Atualizar linhas de fluidos muitas vezes parece a maneira mais fácil de consertar máquinas lentas. Você pode presumir que um diâmetro maior aumenta instantaneamente a velocidade e a potência do equipamento. No entanto, as leis rígidas da dinâmica dos fluidos ditam o contrário. A troca cega de peças pode introduzir gargalos ocultos em vez de resolver seus problemas de desempenho. A escolha de uma linha superdimensionada altera significativamente as tolerâncias de pressão, os raios de curvatura e a dinâmica de roteamento. Ele força as bombas e válvulas do seu sistema a operar em condições para as quais nunca foram projetadas.
Este guia desmantela o mito teimoso de que “maior é sempre melhor”. Você aprenderá os cenários operacionais exatos em que uma mangueira hidráulica de 1/2 se mostra genuinamente ideal. Descreveremos as demandas de fluxo contínuo, limitações de pressão e requisitos de segurança. Além disso, fornecemos uma estrutura de avaliação rigorosa para ajudá-lo a evitar restrições inesperadas do sistema e falhas de segurança catastróficas.
Domínio de fluxo contínuo: Uma mangueira hidráulica de 1/2 é ideal para aplicações de fluxo contínuo (como motores hidráulicos) para manter a velocidade do fluido abaixo do limite crítico de 15–20 pés/min.
O paradoxo da pressão: aumentar o diâmetro interno da mangueira diminui inerentemente a pressão máxima de trabalho; uma mangueira padrão de 1/2 polegada terá uma classificação PSI mais baixa do que uma mangueira de 3/8 de polegada exatamente do mesmo material e contagem de camadas.
A integridade do sistema é importante: A atualização do tamanho da mangueira não aumentará o fluxo do sistema se for restringido pelos limites de deslocamento da bomba ou pelos efeitos de “orifício fixo” nas conexões ou válvulas.
Compensações de segurança e roteamento: Mangueiras maiores significam um raio de curvatura mais amplo, complicando o roteamento em espaços apertados e ampliando riscos como chicotadas ou injeção de fluido se fixadas incorretamente.
A seleção do diâmetro interno (DI) correto influencia diretamente a capacidade de resposta e a longevidade do equipamento. Muitos operadores optam por tamanhos maiores para reduzir o atrito. Embora a redução do atrito seja real, a aplicação específica determina se esse aumento de tamanho é necessário ou um desperdício.
Diferentes cargas hidráulicas colocam tensões totalmente diferentes nas linhas de transporte de fluidos. Classificamos essas demandas em operações intermitentes e contínuas.
Cargas intermitentes: Cilindros de elevação padrão, como aqueles em carregadeiras frontais de tratores, realizam pequenos períodos de trabalho. Eles operam com eficiência em linhas de 3/8 ou 1/4 de polegada. Ciclos curtos de fluido não geram atrito excessivo. Portanto, a atualização para um tamanho maior produz quase nenhuma melhoria perceptível na velocidade.
Cargas contínuas: Implementos que necessitam de vazão sustentada demandam maiores capacidades. Dispositivos como motores hidráulicos, brocas e valetadeiras para serviço pesado funcionam com fluido constantemente. Eles exigem uma mangueira hidráulica de 1/2 para gerenciar o alto volume de óleo que se move através do circuito. Um ID maior evita o superaquecimento do sistema durante o uso prolongado.
Os princípios de projeto hidráulico estabelecem limites estritos sobre a velocidade com que o óleo deve viajar. Os padrões de engenharia da indústria determinam que a velocidade do fluido deve permanecer entre 15 e 20 pés por minuto para linhas de pressão padrão. Se você forçar saídas altas de GPM (Galões por Minuto) através de linhas subdimensionadas, você criará um grande problema físico.
A alta velocidade gera imenso atrito contra as paredes internas. Esse atrito converte imediatamente energia em calor. O calor quebra a viscosidade do óleo hidráulico e acelera a erosão do tubo interno. As camadas de elastômero tornam-se quebradiças, racham e eventualmente explodem. A escolha de um ID de 1/2 polegada atenua essa perda por atrito. Ele fornece área de seção transversal suficiente para manter a velocidade do fluido dentro de limites seguros durante fluxo contínuo intenso.
Uma suposição comum do operador sugere que a expansão do caminho do fluxo resolve todas as ineficiências hidráulicas. Este processo de pensamento ignora a física crítica. Cada aumento no volume da mangueira introduz compromissos estruturais e espaciais.
Devemos esclarecer uma regra física fundamental. Um diâmetro maior equivale a uma tolerância de pressão menor, assumindo um reforço de fio idêntico. O fluido exerce força externa sobre uma área de superfície interna maior. Esta área aumentada coloca maior tensão na trança de arame ou nas camadas espirais.

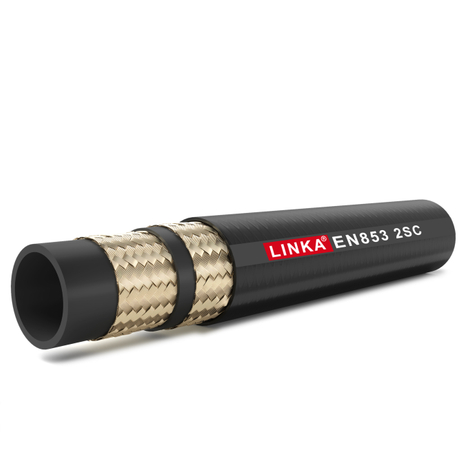

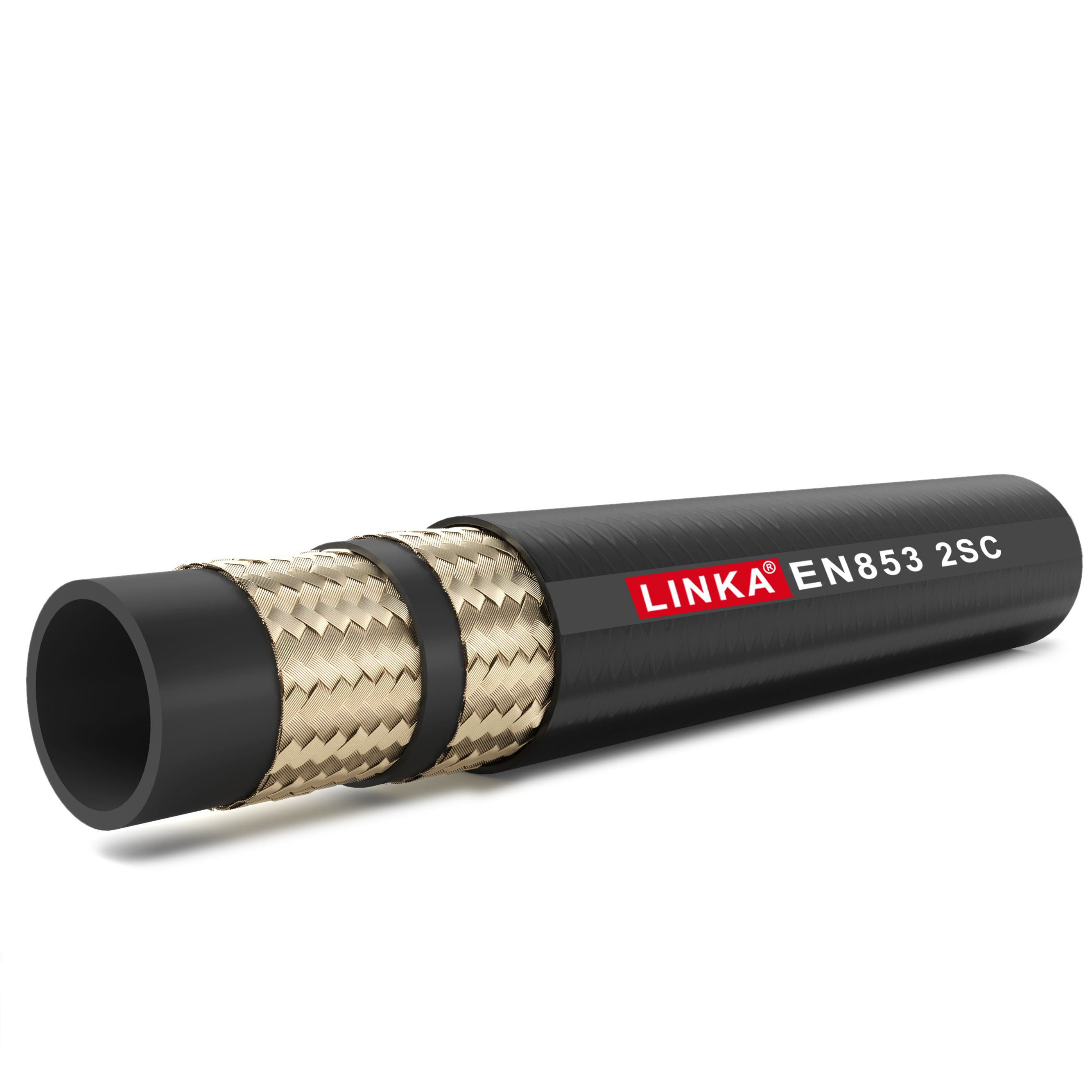

Para demonstrar esta inversão, analise o gráfico de referência padrão da indústria abaixo. Ele compara conjuntos trançados de dois fios padrão em diferentes tamanhos.
Diâmetro interno da mangueira (ID) | Tipo de reforço | Pressão Máxima de Trabalho (PSI) |
|---|---|---|
1/4 de polegada | Trançado de 2 fios | 5.800 PSI |
3/8 de polegada | Trançado de 2 fios | 4.000 PSI |
1/2 polegada | Trançado de 2 fios | 3.500 PSI |
Como destaca a tabela, dimensionar para uma mangueira hidráulica de 1/2 força você a sacrificar 500 PSI de pressão máxima de trabalho em comparação com a alternativa de 3/8 de polegada. Você deve verificar se os picos de pressão do seu sistema não excedem esse limite reduzido.
Muitos mecânicos atualizam a linha de fluido, mas deixam as válvulas e adaptadores existentes no lugar. Isto cria uma restrição de “orifício fixo”. O gargalo do caminho do fluido simplesmente se move para o menor componente restante. Se a bomba do seu sistema não tiver capacidade de deslocamento para empurrar mais óleo, ou se as válvulas do coletor permanecerem subdimensionadas, a linha mais grossa não fará nada. Ele atua como um grande reservatório preso atrás de uma pequena porta de saída.
Adicionar largura adiciona rigidez. Uma mangueira de 1/2 polegada exige um raio de curvatura significativamente maior do que alternativas menores. Máquinas compactas modernas apresentam folgas incrivelmente estreitas. Forçar uma linha rígida e grossa nesses espaços confinados cria problemas graves. Você irá esticar os acessórios frisados e esticar a tampa externa de borracha. Esta tensão acelera a abrasão e garante uma falha prematura no ponto de ligação.
Técnicos hidráulicos profissionais nunca adivinham ao substituir peças. Eles usam a estrutura de avaliação STAMPED. Este acrônimo garante que todas as variáveis ambientais e mecânicas estejam perfeitamente alinhadas.
Dimensionamento (S): Você deve verificar se o ID de 1/2 polegada corresponde perfeitamente aos alvos GPM do seu sistema. Simultaneamente, você deve medir o diâmetro externo (DE) para garantir que o conjunto se encaixe nas anteparas e braçadeiras de roteamento existentes.
Temperatura (T): Considere a temperatura interna do fluido e as condições climáticas externas. Os elastômeros padrão operam com segurança entre -40°F e 212°F. Aplicações extremas no compartimento do motor no Ártico ou com altas temperaturas exigem borracha sintética especializada.
Aplicação (A): Defina o ambiente físico. Identifique se a linha suportará abrasão agrícola severa, flexão constante ou impactos industriais agressivos. As linhas padrão funcionam bem para levantamento básico. No entanto, tarefas altamente especializadas requerem equipamento altamente especializado. Para limpeza de altíssima pressão ou ambientes rigorosos de hidrodemolição, os operadores devem abandonar totalmente as opções hidráulicas padrão. Em vez disso, eles exigem uma mangueira de jato de água especializada , projetada especificamente para jatos de fluidos agressivos.
Material (M): Certifique-se de que o tubo interno permanece quimicamente compatível com o fluido. Fluidos à base de petróleo, misturas de água e glicol e óleos sintéticos biodegradáveis requerem, cada um, diferentes compostos de tubo.
Pressão (P): Calcule a pressão máxima do sistema, incluindo picos e pulsos hidráulicos repentinos. Combine esta demanda de pico com a pressão máxima nominal de trabalho da mangueira. Não confunda pressão de ruptura com pressão de trabalho. Selecione camadas trançadas para média pressão e alta flexibilidade. Escolha camadas espirais para ambientes pesados e de alto impulso, como escavadeiras.
Extremidades (E): Identifique a compatibilidade precisa da rosca. Misturar padrões de ângulos diferentes é um convite ao desastre. Tentar combinar um alargamento JIC de 37° com um alargamento SAE de 45° é um perigo grave. Isso estraga a vedação metálica e garante rupturas de alta pressão.
Entrega (D): confirme a embalagem, os requisitos de teste e os prazos de entrega antes de se comprometer com compras em massa ou peças de reposição críticas.
A energia fluida de alta pressão lida com imensa energia armazenada. Expandir o volume de fluido através de um diâmetro maior aumenta inerentemente o perigo potencial durante a falha de um componente. A segurança nunca é opcional.
O principal perigo é a injeção de fluido. Quando uma linha superdimensionada desenvolve um vazamento sob pressão, o óleo que escapa se torna uma lâmina microscópica. Este jato fino pode facilmente perfurar a pele humana e injetar fluido tóxico diretamente na corrente sanguínea. O tratamento de uma lesão por injeção de fluido requer intervenção cirúrgica especializada imediata. Sistemas de volumes maiores exigem protocolos rigorosos de inspeção diária para detectar danos na cobertura externa antes que comprometam a trança do fio.
Os perigos de chicotadas representam outra ameaça crítica. Se uma conexão explodir sob pressão, a liberação repentina de energia fará com que a linha pesada se debata violentamente. Uma linha de 1/2 polegada possui massa suficiente para infligir um trauma letal por força contundente. A fixação adequada, o aperto e o uso de mangas protetoras de náilon evitam esse movimento descontrolado de chicotada.
Sempre avalie as peças de acordo com os rigorosos padrões da indústria. Os componentes com coberturas aprovadas pela MSHA (Mine Safety and Health Administration) proporcionam resistência superior à chama e durabilidade à abrasão. Esta certificação prova que o composto de borracha foi submetido a rigorosos testes de segurança.
Além disso, aplique rigorosamente os Procedimentos Operacionais Padrão de Despressurização (SOPs). Os operadores devem aliviar toda a pressão hidráulica retida nos acumuladores e cilindros antes de tentar qualquer remoção ou manutenção.
Se você atualizou recentemente suas linhas de equipamentos e não obteve nenhuma melhoria, provavelmente diagnosticou incorretamente o gargalo real. Diâmetros internos maiores não podem corrigir falhas fundamentais do sistema.
Os operadores frequentemente reclamam do “retardo” do motor. Isso ocorre quando a rotação do motor cai visivelmente ao abaixar um implemento. Muitos presumem que o fluido está lutando para retornar ao tanque com rapidez suficiente, o que os leva a comprar uma linha maior. Na realidade, o problema quase sempre aponta para restritores ocultos dentro dos blocos de válvulas. Os fabricantes instalam intencionalmente esses restritores de fluxo para evitar que implementos pesados caiam no chão muito rapidamente. Não culpe o diâmetro da mangueira pelo design intencional do bloco de válvulas.
O desempenho cai significativamente quando os mecânicos misturam componentes incompatíveis. Um erro comum envolve adaptar linhas de 5/8 de polegada até extremidades de 1/2 polegada. Esta configuração cria uma restrição de fluxo não intencional. O fluido se move suavemente através da seção ampla, mas atinge uma parede física repentina no ponto final. Essa redução repentina gera turbulência, calor e fortes quedas de pressão.
Antes de se comprometer com uma substituição completa do sistema, realize uma auditoria abrangente. Você deve medir a saída real de GPM da bomba sob carga. Revise as classificações de vazão da válvula e inspecione todos os diâmetros das conexões. Certifique-se de direcionar o componente correto que está causando a lentidão.
Erros comuns a evitar:
Presumir que classificações de pressão máxima mais altas equivalem automaticamente a melhor qualidade.
Ignorando o raio mínimo de curvatura durante a instalação.
Uso de fita de teflon em conexões hidráulicas projetadas para vedar o contato metal com metal.
Uma mangueira hidráulica de 1/2 serve como um componente crítico para máquinas de alto volume e fluxo contínuo. Ele gerencia com eficácia a velocidade do fluido e evita o calor excessivo de fricção durante operações pesadas. No entanto, não é absolutamente uma atualização universal para sistemas lentos e de carga intermitente.
Para otimizar o seu equipamento, baseie as suas decisões de compra em dados concretos. Avalie a saída real da bomba, calcule quedas de pressão aceitáveis e realize uma análise rigorosa de gargalos do sistema. Ao aplicar a estrutura STAMPED e priorizar padrões de segurança, você garante que cada conexão de fluido melhore a integridade do sistema em vez de comprometê-lo.
R: Não. Dada a mesma construção e contagem de camadas, um diâmetro interno maior resulta em uma pressão máxima de trabalho mais baixa. O aumento da área de superfície interna coloca mais estresse físico nas camadas de reforço do fio.
R: Sim, mas muitas vezes é desnecessário. 3/8 de polegada normalmente é suficiente para cilindros de elevação intermitentes; 1/2 polegada pode complicar o roteamento sem fornecer melhorias perceptíveis de velocidade. Forçar uma linha mais grossa em um trator compacto tensiona as conexões.
R: A conexão de 1/2 polegada atua como um orifício fixo, ditando a vazão máxima e anulando efetivamente os benefícios do diâmetro maior da mangueira. Restringe a velocidade do fluido, cria turbulência e aumenta o calor do sistema.
