Nos sistemas hidráulicos, a seleção do tamanho da mangueira correta é crucial para garantir o desempenho, a segurança e a longevidade ideais. A mangueira hidráulica serve como conduíte para a potência do fluido, e suas dimensões afetam diretamente a eficiência e a confiabilidade do sistema. Este guia abrangente investiga os métodos e considerações para medir com precisão o tamanho da mangueira hidráulica, fornecendo informações sobre os padrões do setor, técnicas de medição e as implicações das dimensões da mangueira no desempenho do sistema.
As mangueiras hidráulicas são caracterizadas por várias dimensões -chave:
Diâmetro interno (ID) : a medição da abertura interna da mangueira, que determina a capacidade de fluxo.
Diâmetro externo (OD) : o diâmetro total da mangueira, incluindo o tubo, o reforço e a cobertura.
Comprimento : a distância de uma extremidade da mangueira para a outra, incluindo acessórios, se estiver presente.
A medição precisa dessas dimensões é essencial para selecionar a mangueira apropriada para um determinado aplicativo.
O diâmetro interno é um parâmetro crítico que afeta a taxa de fluxo e a velocidade do líquido hidráulico. Uma mangueira de tamanho inferior pode levar a quedas de pressão aumentadas e redução da eficiência do sistema, enquanto uma mangueira de grandes dimensões pode resultar em custos desnecessários e restrições de espaço.
Na indústria hidráulica, os tamanhos das mangueiras são frequentemente denotados usando o sistema 'Dash Tamanho ', onde cada número de traço corresponde a um diâmetro interno específico no décimo sexto centímetros de polegada. Por exemplo:
Dash 4 (-4): 4/16 '= 1/4 ' ID
Dash 6 (-6): 6/16 '= 3/8 ' ID
Dash 8 (-8): 8/16 '= 1/2 ' ID
Este sistema padronizado facilita a identificação e a seleção fácil de mangueiras com base em seus diâmetros internos.
Para medir o diâmetro interno:

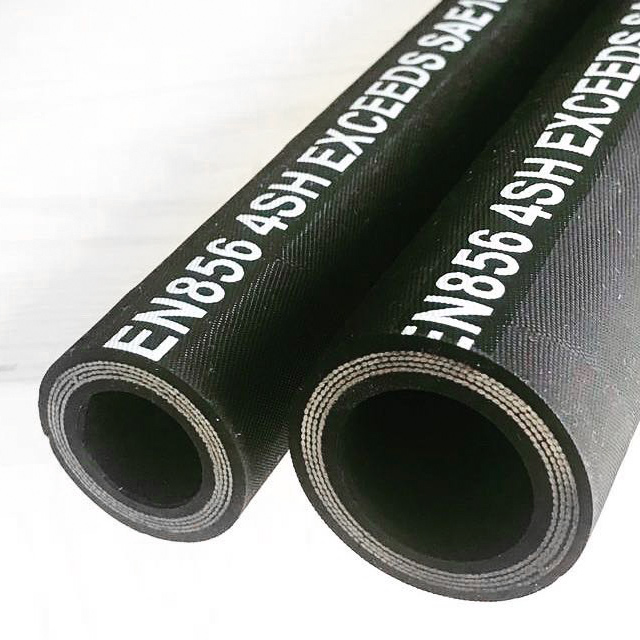

Inspeção Layline : Verifique a lâmpada da mangueira - as informações impressas ao longo de seu comprimento - para especificações de tamanho.
Medição da pinça : Se a lâmpada for ilegível, use uma pinça para medir diretamente a abertura interna da mangueira.
A medição precisa da ID garante a compatibilidade com os requisitos do sistema e evita problemas relacionados a restrições de fluxo ou quedas de pressão excessivas.
O diâmetro externo abrange toda a seção transversal da mangueira, incluindo o tubo interno, as camadas de reforço e a tampa externa. Embora o OD não afete diretamente o fluxo do fluido, é crucial para:
Roteamento e instalação : garantir que a mangueira se encaixe nos espaços designados e não interfira em outros componentes.
Prendimento e suporte : selecionando grampos e suportes apropriados que acomodam as dimensões externas da mangueira.
Para medir o diâmetro externo:
Medição da pinça : Use uma pinça para medir a largura externa da mangueira em vários pontos para explicar qualquer irregularidade.
Gráficos de referência : consulte as especificações do fabricante ou gráficos padrão do setor que correlacionam tamanhos de traço com diâmetros externos típicos.
A medição precisa do OD é vital para garantir a adequação adequada e evitar possíveis problemas de abrasão ou interferência durante a operação.
O comprimento de uma mangueira hidráulica é medido de ponta a ponta, incluindo qualquer acessório, se estiver presente. A medição adequada do comprimento é essencial para:
Integração do sistema : garantir que a mangueira atinja entre componentes sem folga ou tensão excessiva.
Considerações por queda de pressão : As mangueiras mais longas podem contribuir para o aumento das quedas de pressão devido a perdas por atrito.
Para medir o comprimento da mangueira:
Mangueiras retas : use uma fita métrica para determinar a distância de uma extremidade da mangueira para a outra, incluindo acessórios.
Mangueiras com dobras : siga o caminho da mangueira, representando dobras e curvas, para medir o comprimento real necessário para a instalação.
A medição precisa do comprimento garante o desempenho ideal do sistema e evita problemas relacionados ao movimento da mangueira ou flutuações de pressão.
Selecionar o tamanho da mangueira correto é vital para manter a eficiência, a segurança e a longevidade do sistema. O dimensionamento incorreto pode levar a:
Desempenho reduzido : as mangueiras de tamanho inferior podem causar gotas de pressão excessivas, levando à diminuição da eficiência do sistema.
Danos dos componentes : As mangueiras de grandes dimensões podem resultar em resposta lenta do sistema e danos potenciais aos componentes devido à dinâmica inadequada de fluidos.
Riscos de segurança : As mangueiras de tamanho inadequado podem falhar sob pressão, apresentando riscos para o pessoal e o equipamento.
Ao medir e selecionar com precisão o tamanho da mangueira apropriado, esses problemas podem ser mitigados, garantindo operação de sistema confiável e segura.
Q1: Qual é o significado do tamanho do painel nas mangueiras hidráulicas?
A1: O tamanho do painel indica o diâmetro interno da mangueira nos anos dezesseis de uma polegada. Por exemplo, uma mangueira -8 tem um ID de 8/16 'ou 1/2 '.
P2: Posso usar o diâmetro externo para determinar o tamanho da mangueira?
A2: Embora o diâmetro externo seja importante para considerações de instalação, o diâmetro interno é o principal fator para determinar o tamanho e a capacidade de fluxo da mangueira.
Q3: Como o comprimento da mangueira afeta o desempenho do sistema?
A3: Mangueiras mais longas podem levar ao aumento de quedas de pressão devido ao atrito, potencialmente reduzindo a eficiência do sistema. É importante equilibrar o comprimento da mangueira com os requisitos do sistema.
Q4: Quais ferramentas são recomendadas para medir as dimensões da mangueira?
A4: Os pinças são ideais para medir os diâmetros interno e externo, enquanto uma fita métrica é adequada para determinar o comprimento da mangueira.
Q5: Existem padrões do setor para o tamanho da mangueira hidráulica?
A5: Sim, padrões como SAE e ISO fornecem diretrizes para dimensões, desempenho e teste da mangueira para garantir compatibilidade e segurança em vários aplicativos.
A medição precisa e a seleção de tamanhos de mangueira hidráulica são fundamentais para a eficiência e a segurança dos sistemas hidráulicos. Ao entender e aplicar as técnicas e padrões de medição apropriados, os profissionais podem garantir o desempenho e a longevidade do sistema.
