A falha catastrófica de mangueiras em ambientes de plantas industriais acarreta graves consequências operacionais e financeiras. Esses componentes atuam como pontos de falha críticos e de alto risco em suas instalações, e não apenas como simples itens que você pode trocar sem pensar duas vezes. Especificar a mangueira errada leva diretamente a paralisações não planejadas, graves riscos à segurança, como explosões de alta pressão ou derramamentos de produtos químicos tóxicos, e desgaste prematuro do equipamento causado por restrições de fluxo ou contaminação do meio.
Para garantir a confiabilidade operacional, os gerentes de fábrica e os engenheiros de manutenção devem adotar uma abordagem sistemática e apoiada pela engenharia. Selecionar a mangueira exata para meios específicos, pressão e demandas ambientais é um requisito absoluto para operações seguras. Confiar em suposições ou simplesmente reordenar o mesmo número de peça sem verificar as condições operacionais atuais expõe a planta a riscos desnecessários. Este guia fornece uma estrutura abrangente para avaliar e especificar os componentes de transferência de fluidos corretos para suas instalações.
A falha na mangueira desencadeia efeitos em cascata em uma instalação. A produção é interrompida imediatamente quando uma linha crítica explode, levando a metas não cumpridas e à interrupção das cadeias de abastecimento. Os custos de limpeza ambiental aumentam rapidamente quando materiais perigosos são derramados, muitas vezes resultando em violações de conformidade com a OSHA, multas pesadas e ferimentos graves aos trabalhadores. Confiar na “correspondência de números de peça” sem reavaliar as condições operacionais atuais é uma prática perigosa. Os ambientes da fábrica evoluem, as demandas de produção aumentam e os parâmetros de instalação originais podem não se aplicar mais à carga de trabalho atual.
Quando as equipes de manutenção simplesmente substituem uma mangueira com defeito por uma unidade idêntica sem investigar a causa raiz da falha, elas garantem uma ocorrência repetida. Se uma mangueira falhar devido a abrasão externa, substituí-la pela mesma mangueira não blindada não resolve nada. Você deve analisar o modo de falha – seja degradação térmica, ataque químico ou fadiga mecânica – e atualizar a especificação de acordo.
Uma implantação bem-sucedida requer adesão estrita aos requisitos básicos de engenharia. Você precisa de margens de segurança adequadas, normalmente mantendo uma relação de pressão de ruptura/pressão de trabalho de 4:1 para aplicações industriais padrão, embora produtos químicos perigosos possam exigir margens mais altas. A eficiência operacional máxima exige queda mínima de pressão em todo o sistema, o que exige um dimensionamento preciso do diâmetro interno. A longevidade previsível do ciclo de vida garante que os cronogramas de manutenção permaneçam precisos e que as falhas inesperadas sejam minimizadas, permitindo alterações planejadas durante paradas programadas.
O sucesso também significa alcançar o roteamento adequado sem induzir estresse mecânico. Uma mangueira adequadamente especificada se ajustará às restrições físicas do maquinário sem violar seu raio mínimo de curvatura ou torcer durante a operação. Alcançar esses critérios exige deixar de comprar com base na disponibilidade e passar a comprar com base em especificações de engenharia.
O diâmetro interno (ID) determina a velocidade adequada do fluxo e a eficiência do sistema. Um diâmetro interno subdimensionado causa quedas de pressão no sistema, fluxo turbulento e acúmulo excessivo de calor, o que pode danificar o equipamento a jusante e degradar o material da mangueira de dentro para fora. Por outro lado, uma mangueira superdimensionada reduz a pressão do sistema abaixo dos níveis operacionais exigidos e adiciona peso e volume desnecessários à montagem.
As considerações do diâmetro externo (DE) determinam como a mangueira passa através de espaços apertados da planta. Medições precisas de diâmetro externo garantem compatibilidade de encaixe adequada e permitem a seleção correta da braçadeira de suporte. Se você usar uma braçadeira projetada para um diâmetro externo menor, ela esmagará o reforço da mangueira. Se a braçadeira for muito grande, a mangueira vibrará e roçará contra a braçadeira, causando desgaste da tampa e eventual falha.
Você deve diferenciar entre a temperatura do material transportado e a temperatura ambiente externa. O calor extremo degrada rapidamente os compostos de borracha, reduzindo as classificações de pressão e acelerando o processo de envelhecimento. Ao transportar fluidos quentes, o tubo interno deve suportar a carga térmica sem endurecer ou rachar.
As temperaturas ambientais externas também desempenham um papel crítico. Ambientes frios causam rachaduras a seco no elastômero e endurecimento térmico, tornando a mangueira quebradiça e suscetível a falhas durante a flexão. O calor radiante de fornalhas ou linhas de vapor próximas pode queimar a cobertura externa, destruindo suas propriedades protetoras. Você deve avaliar ambos os extremos de temperatura e selecionar materiais que possam suportar o estresse térmico combinado.
As condições externas determinam os requisitos de material de cobertura. Considere a exposição aos raios UV e ao ozônio, lavagens químicas frequentes, abrasão física e se a mangueira sofre flexão contínua ou intermitente. Uma mangueira arrastada por um piso de concreto requer uma cobertura altamente resistente à abrasão, como UHMWPE ou uma mistura espessa de borracha sintética.
As restrições de roteamento exigem o cumprimento estrito dos requisitos mínimos de raio de curvatura. Forçar uma mangueira a dobrar mais do que o limite projetado tensiona as camadas de reforço, fazendo com que elas se separem ou dobrem. Evitar a torção da mangueira durante a instalação é fundamental; uma mangueira torcida apenas alguns graus durante a instalação da conexão pode ter sua vida útil reduzida em mais de 70% devido à imensa tensão colocada nos fios de reforço.
A avaliação do material do tubo interno em relação ao fluido, gás ou sólido específico que está sendo transportado não é negociável. A incompatibilidade do composto do tubo com o meio leva à permeação, inchaço e rápida degradação química. Consulte sempre as tabelas de compatibilidade química para saber a concentração e temperatura específicas do meio.
Um produto químico inofensivo à temperatura ambiente pode tornar-se altamente agressivo quando aquecido. Além disso, considere os agentes de limpeza usados para lavar as linhas. Uma mangueira pode ser perfeitamente compatível com o produto primário, mas degradar-se rapidamente quando exposta às soluções cáusticas utilizadas durante os procedimentos CIP (Clean-In-Place).
A pressão máxima de trabalho permitida (MAWP) define o limite operacional seguro da mangueira. Você deve compreender a diferença crítica entre pressão de trabalho e pressão de ruptura. A pressão de ruptura é uma métrica de teste destrutivo, não uma diretriz operacional. Você deve levar em conta picos de pressão dinâmica, surtos hidráulicos e efeitos de golpe de aríete, que podem exceder momentaneamente a pressão estática do sistema por um fator de dois ou três.
As aplicações de sucção exigem classificações de vácuo específicas para evitar o colapso. Uma mangueira projetada exclusivamente para pressão positiva se achatará instantaneamente quando submetida a vácuo, bloqueando o fluxo e potencialmente cavitando as bombas. Sempre verifique a classificação em polegadas de mercúrio (inHg) para qualquer aplicação de sucção.
As conexões finais devem ser compatíveis tanto com o material da mangueira quanto com a infraestrutura existente da planta. Os métodos de fixação, sejam eles crimpados, estampados ou com faixas, impactam diretamente a prevenção de vazamentos e a retenção de pressão. As conexões crimpadas fornecem a conexão mais segura e permanente, utilizando uma ponteira que comprime a parede da mangueira contra a haste da conexão.
A classificação de montagem do 'elo mais fraco' determina que a pressão máxima de trabalho publicada da montagem concluída é determinada pelo componente com classificação mais baixa. Se você conectar uma mangueira de 1.000 PSI a uma conexão de came e ranhura de 300 PSI, todo o conjunto será classificado para um máximo de 300 PSI. A mangueira, o acoplamento e a braçadeira de fixação devem atender ou exceder a pressão máxima do sistema.
Especifique os requisitos para testes hidrostáticos pré-entrega e certificações de materiais como CRN, FDA ou USP Classe VI. O teste hidrostático envolve pressurizar o conjunto completo com água até um múltiplo específico de sua pressão de trabalho (geralmente 1,5x ou 2x) para verificar a retenção da conexão e a integridade da mangueira antes que ela entre nas instalações.
Considere as necessidades específicas de embalagem para evitar danos durante o transporte. As mangueiras devem ser tampadas para evitar contaminação interna e enroladas adequadamente para evitar dobras. Considere a disponibilidade da cadeia de suprimentos e prazos de entrega estendidos para montagens personalizadas para evitar atrasos no projeto durante paradas críticas da fábrica.
Ferramentas pneumáticas, estações de lavagem e linhas de resfriamento operam sob parâmetros específicos que exigem soluções flexíveis e duráveis. Os materiais comuns incluem misturas de EPDM, PVC e nitrila. Avalie-os com base na resistência ao óleo, flexibilidade e tolerância à temperatura. O EPDM é excelente em resistência às intempéries e ao ozônio, tornando-o ideal para linhas de água externas, mas degrada-se rapidamente quando exposto a óleos à base de petróleo.
Se o sistema de ar comprimido introduzir óleos lubrificantes na linha, será necessário um tubo de nitrilo para evitar inchaço e degradação. Uma de uso geral mangueira de ar e água lida com as condições padrão da oficina de maneira eficaz, desde que você combine o material da cobertura com o abuso físico que ela suportará no chão de fábrica.
A extração de água, a transferência agrícola e a drenagem da construção exigem construção especializada para lidar com a pressão negativa. Uma mangueira de sucção de água utiliza um reforço de hélice de fio rígido embutido nas camadas de borracha. Esta estrutura interna evita o colapso da mangueira sob condições de vácuo de pressão negativa durante as operações de estiragem.
Ao selecionar uma mangueira de sucção, considere a flexibilidade necessária para implantação. As coberturas corrugadas oferecem raios de curvatura mais estreitos e um manuseio mais fácil em comparação com as mangueiras de cobertura lisa, o que é altamente benéfico ao manobrar mangueiras pesadas em locais de construção ou reservatórios de plantas apertados.
Jateamento de areia, transferência de granéis secos e manuseio de lama exigem extrema durabilidade para suportar desgaste interno constante. Uma mangueira de material abrasivo utiliza borracha natural espessa e altamente resiliente ou tubos sintéticos especializados. Esses materiais resistem ao desgaste interno, absorvendo o impacto de partículas abrasivas e ricocheteando, em vez de rasgar.
O acúmulo de eletricidade estática é um grande perigo durante a transferência de material seco. À medida que as partículas secas passam pela mangueira, elas geram uma carga estática que pode formar arcos e causar explosões em ambientes empoeirados. As mangueiras abrasivas devem incorporar compostos de tubo dissipadores de estática ou fios estáticos incorporados conectados às conexões finais para aterrar o conjunto com segurança.

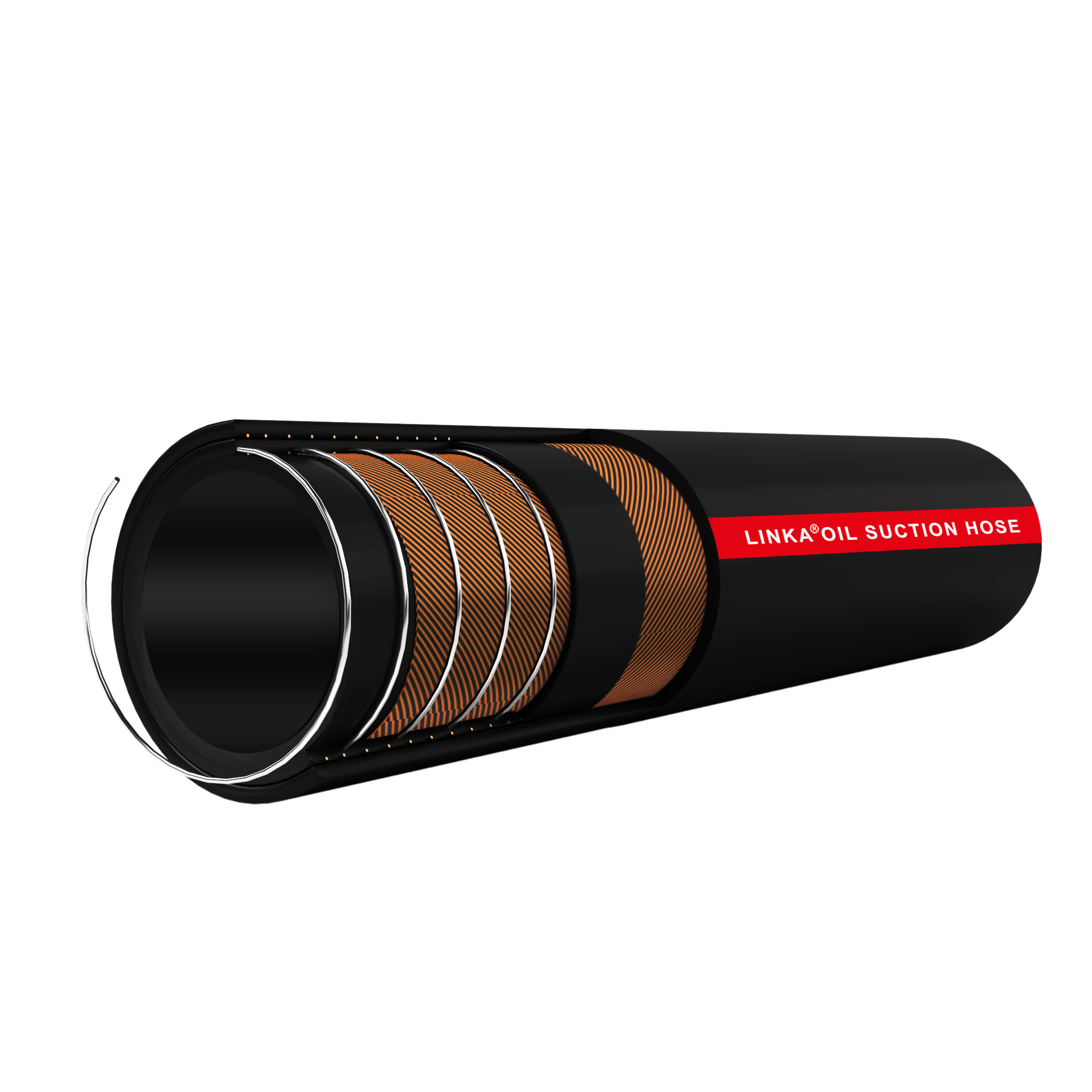

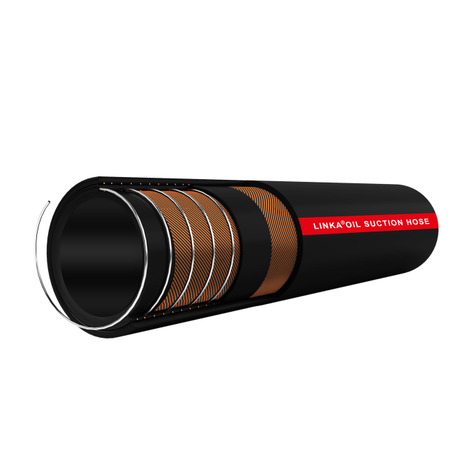

A transferência de petróleo, os retornos hidráulicos e o processamento químico apresentam desafios complexos em relação à compatibilidade dos materiais. Uma mangueira de sucção de óleo industrial requer nitrila (NBR), neoprene ou outros compostos especializados. Esses materiais oferecem resistência máxima à degradação, inchaço e permeação do óleo sob condições adversas.
Ao transferir combustíveis refinados, aromáticos ou petróleo bruto, o tubo não deve lixiviar compostos para o fluido nem absorver o fluido e inchar. O inchaço reduz o diâmetro interno, restringindo o fluxo e aumentando a pressão do sistema. Verifique sempre o conteúdo aromático específico do combustível ou óleo, pois concentrações aromáticas mais elevadas requerem formulações de borracha sintética mais robustas.
Os padrões regulatórios e industriais determinam a conformidade em ambientes específicos de fábrica. As diretrizes de montagem ISO, SAE, FDA para qualidade alimentar e NAHAD estabelecem métricas básicas de qualidade e segurança. A especificação de mangueiras certificadas reduz a responsabilidade e garante que os componentes atendam aos rigorosos requisitos de testes antes mesmo de chegarem à sua doca de carga.
Por exemplo, as mangueiras usadas no processamento de alimentos e bebidas devem atender aos padrões sanitários FDA e 3-A, garantindo que os materiais não transmitirão sabor, odor ou produtos químicos tóxicos ao produto. As aplicações farmacêuticas exigem certificações USP Classe VI, exigindo pureza e rastreabilidade de materiais ainda mais rigorosas.
As características específicas da construção estão diretamente correlacionadas aos resultados operacionais. A compreensão desses relacionamentos permite especificar as características físicas exatas necessárias para sua aplicação.
| Característica de construção | Resultado operacional primário | Melhor ambiente de aplicação |
|---|---|---|
| Reforço Têxtil Trançado | Alta flexibilidade, resistência à expansão | Ferramentas pneumáticas, descarga de água |
| Reforço de fio espiral | Capacidade de alta pressão, resistência ao impulso | Sistemas hidráulicos, lavagem de alta pressão |
| Inserção de fio helicoidal | Resistência ao vácuo, prevenção de colapso | Sucção da bomba, estiramento, descarga do tanque |
| Capa externa ondulada | Extrema flexibilidade, raio de curvatura apertado | Espaços de roteamento apertados, manuseio manual |
| Cobertura externa UHMWPE | Máxima resistência à abrasão | Arrastando através de concreto, operações de mineração |
As compensações de engenharia são inevitáveis no projeto de mangueiras. O aumento das camadas de reforço para maior capacidade de pressão reduz inerentemente o raio de curvatura e aumenta a rigidez. Uma mangueira de alta pressão será sempre menos flexível do que uma variante de baixa pressão. Você deve equilibrar a necessidade de contenção de pressão com a realidade física de como a mangueira deve ser encaminhada e manuseada pelos operadores.
Equilibre a ergonomia do operador com resistência ao desgaste em serviço pesado. Mangueiras mais leves e manobráveis reduzem a fadiga do operador, o que é fundamental para tarefas manuais como lavagem ou jato de areia. No entanto, reduzir o peso geralmente significa sacrificar a espessura da cobertura e a densidade do reforço. A alta durabilidade requer coberturas mais espessas e pesadas e reforço robusto, tornando a mangueira mais difícil de manusear, mas prolongando significativamente a sua vida útil em ambientes abusivos.
Regras rígidas de instalação evitam falhas prematuras. A maioria das falhas nas mangueiras é causada por má instalação e não por defeitos de fabricação. Siga estes princípios críticos de roteamento:
Identifique, audite e documente todas as mangueiras ativas na instalação por meio de uma auditoria completa da planta. Implemente um protocolo claro de etiquetagem de ativos utilizando etiquetas físicas, codificação por cores, faixas de metal ou chips RFID. As tags devem conter dados críticos para garantir operação e substituição seguras.
Uma etiqueta adequada deve incluir o número de série exclusivo, a data de instalação, a pressão máxima de trabalho permitida, o meio específico que está autorizado a transportar e a data programada de substituição. Este sistema elimina suposições para as equipes de manutenção e garante que as mangueiras sejam substituídas com base em um cronograma proativo, em vez de uma falha reativa.
Estabeleça intervalos estruturados para inspeção e substituição com base na severidade do serviço. Aplicações de alto estresse exigem inspeções visuais diárias, enquanto linhas estáticas e de baixa pressão podem exigir apenas verificações mensais. Treine seus operadores para identificar os principais indicadores físicos que exigem a substituição imediata da mangueira:
Implemente cronogramas de testes hidrostáticos de rotina para montagens de alto risco ou de caminho crítico. Testar mangueiras durante paradas programadas identifica conjuntos enfraquecidos antes que falhem durante a produção.
R: ESTAMPADO significa Tamanho, Temperatura, Aplicação, Material, Pressão, Extremidades e Entrega. É uma estrutura sistemática utilizada por engenheiros e profissionais de manutenção para avaliar e especificar a mangueira exata necessária para aplicações industriais específicas, garantindo segurança e confiabilidade.
R: Calcule a pressão máxima do sistema, incluindo possíveis surtos hidráulicos, picos ou efeitos de golpe de aríete. A pressão máxima de trabalho permitida (MAWP) do conjunto de mangueira deve ser igual ou superior a esse pico absoluto de pressão do sistema para evitar explosões catastróficas.
R: A pressão máxima de trabalho de um conjunto de mangueira completo é determinada pelo seu componente de classificação mais baixa. Se você conectar uma mangueira classificada para 500 PSI a uma conexão classificada para apenas 250 PSI, todo o conjunto completo será classificado legal e funcionalmente para 250 PSI.
R: Uma mangueira de sucção contém um reforço de hélice de fio interno rígido projetado para evitar que a mangueira entre em colapso sob pressão negativa (vácuo). Uma mangueira de descarga padrão não possui essa hélice rígida e é projetada apenas para lidar com aplicações de pressão positiva.
R: Não. As mangueiras padrão não possuem os tubos de borracha grossos e especializados necessários para resistir à erosão interna. Usá-los como abrasivos leva à rápida degradação interna, explosões e graves riscos de eletricidade estática que podem causar explosões.
