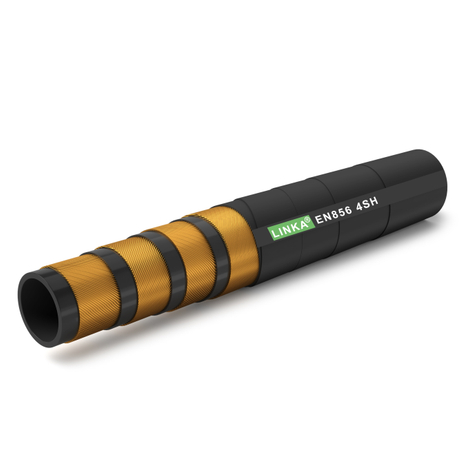

A mangueira hidráulica 3/8 é o ponto ideal inegável da indústria de energia fluida. Ele equilibra perfeitamente os requisitos de velocidade rápida do fluido com a demanda física por roteamento compacto. No entanto, as operadoras muitas vezes enfrentam um problema comercial oculto. A compra do tamanho ou material errado da mangueira causa diretamente quedas severas de pressão, desgaste prematuro ou falhas de segurança catastróficas. Muitas equipes de manutenção assumem erroneamente que podem simplesmente atualizar o tamanho da mangueira para resolver velocidades lentas do sistema. A realidade revela-se muito mais complexa, uma vez que a atualização raramente corrige os verdadeiros gargalos do sistema.
Este guia de avaliação técnica oferece aos gestores de manutenção, proprietários de equipamentos e especialistas em aquisições uma estrutura baseada em evidências. Você aprenderá exatamente como avaliar, dimensionar e implantar essas linhas de serviço médio de maneira eficaz. Descobriremos por que diâmetros maiores nem sempre significam melhor desempenho. Você também descobrirá como a seleção adequada de materiais evita falhas repentinas em campo.
Padrão da indústria (Dash -6): As linhas de 3/8' são reconhecidas globalmente como -6 no tamanho do painel, servindo como padrão para equipamentos de fluxo moderado e alta pressão.
Regra de pressão inversa: Diâmetros menores suportam pressões mais altas. Uma mangueira de 3/8' possui inerentemente uma pressão operacional máxima (PSI) mais alta do que uma mangueira de 1/2' da mesma construção.
Gargalos do sistema: A atualização de 3/8' para 1/2' não acelerará cilindros hidráulicos lentos se a restrição estiver no deslocamento da bomba ou nos restritores da válvula.
Especificidade do material: A seleção entre nitrila, termoplástico (TPU) ou PTFE depende estritamente da temperatura operacional, frequência do ciclo e requisitos de condutividade.
Para entender a dinâmica da potência dos fluidos, devemos primeiro definir o parâmetro de 3/8 de polegada com precisão. Na terminologia hidráulica, a fração 3/8 refere-se estritamente ao Diâmetro Interno (DI). Isso mede exatamente 9,7 milímetros. O diâmetro interno atua como métrica crítica para calcular a velocidade do fluido e a perda por atrito interno. Os engenheiros confiam nesta medição específica para garantir que as máquinas operem dentro de limites mecânicos seguros.
Os projetistas de máquinas preferem esse tamanho porque ele atinge um equilíbrio crucial entre fluxo e pegada. Máquinas de serviço médio exigem fornecimento constante de fluido sem sobrecarregar o espaço físico. A abertura de 9,7 mm acomoda perfeitamente as taxas de fluxo padrão. Ele mantém a velocidade interna do fluido dentro da regra recomendada pela indústria de 15 a 20 pés por minuto. Ao permanecer dentro desta janela de velocidade, o sistema minimiza a geração de calor. Simultaneamente, o diâmetro externo relativamente pequeno mantém um raio de curvatura apertado. Essa flexibilidade permite que os engenheiros direcionem as linhas de maneira limpa através de compartimentos de motor apertados ou braços articulados estreitos.
As linhas de retorno exigem regras estruturais ligeiramente diferentes. Quando você implanta essas linhas em estado de retorno, elas geralmente enfrentam condições de vácuo. O fluido puxando de volta para o reservatório cria pressão negativa. Paredes flexíveis padrão podem desmoronar para dentro sob esse estresse. Para evitar esta restrição perigosa, as linhas com classificação de vácuo geralmente requerem suporte de fio helicoidal. O fio embutido atua como um esqueleto. Ele mantém o tubo interno totalmente aberto mesmo quando o sistema puxa ativamente o fluido para trás.
Este diâmetro interno específico domina vários setores de serviços pesados. Sua combinação única de tolerância a alta pressão e flexibilidade o torna indispensável em diversos ambientes de trabalho.
Construção e movimentação de terras:
Implementação: Você encontrará essas linhas muito utilizadas em escavadeiras, minicarregadeiras e retroescavadeiras.
Função: Fornecem o controle preciso necessário para a articulação da caçamba e acionamento do braço de elevação. Além disso, eles suportam a intensa carga cíclica exigida por sistemas pesados de distribuição de bombas de concreto.
Máquinas Agrícolas:
Implementação: Tratores, colheitadeiras e elevadores de implementos traseiros dependem deste tamanho.
Função: Os equipamentos agrícolas gerenciam principalmente cargas hidráulicas intermitentes. Levantar um arado pesado requer explosões repentinas de energia. O alto fluxo contínuo é menos importante aqui do que a retenção de pressão absoluta. O sistema deve manter o implemento pesado estável em terrenos acidentados.
Mineração, Automotivo e Defesa:
Implementação: As aplicações incluem macacos de mineração de eixo profundo, sistemas de direção hidráulica para veículos pesados, pinças de freio e mecanismos de rotação de torres de veículos blindados.
Função: Esses setores executam movimentos de alta precisão e extrema pressão. Eles operam em ambientes altamente restritos. Severas restrições de espaço proíbem absolutamente o uso de linhas maiores e mais volumosas. O perfil externo menor evita danos por fricção contra peças metálicas móveis próximas.
Um equívoco generalizado assola a indústria de energia fluida. Muitos operadores presumem que podem aumentar o desempenho simplesmente aumentando o tamanho dos tubos. Para tomar decisões de engenharia acertadas, devemos desmascarar esses mitos comuns sobre dimensionamento.
A física dita uma relação inversa entre o diâmetro interno e os limites de pressão de ruptura. À medida que o tubo interno fica mais largo, o fluido interno exerce força sobre uma área de superfície maior. Esta área de superfície aumentada coloca maior tensão no reforço do fio. Portanto, uma linha menor lida com pressões mais altas com muito mais segurança. Por exemplo, um modelo padrão de 3/8 de polegada trançado de dois fios lida rotineiramente com segurança com até 4.000 PSI. Se você examinar exatamente a mesma construção de dois fios em um equivalente de 1/2 polegada, o limite máximo de operação cai para 3.500 PSI. Na verdade, avaliar sacrifica sua margem de segurança.
Frequentemente ouvimos compradores afirmarem: “Mangueiras maiores fazem o equipamento se mover mais rápido”. Isso representa um mal-entendido fundamental sobre gargalos hidráulicos. A atualização para uma linha de 1/2 polegada em um braço de carregadeira típico de 48 a 60 polegadas produz melhorias de velocidade insignificantes. A restrição raramente existe dentro de um curto trecho de tubulação. Se os braços do trator se moverem lentamente, o gargalo de fluxo real provavelmente estará oculto em outro lugar. A velocidade do sistema depende muito do volume de deslocamento da bomba ou dos restritores internos da válvula de controle. Empurrar o fluido através de um tubo ligeiramente mais largo não pode compensar uma bomba fraca.
Os fabricantes de equipamentos originais (OEMs) usam uma abordagem híbrida para maximizar a eficiência. A lógica de projeto padrão determina o uso de linhas de 1/2 polegada para os troncos principais de pressão e retorno. Essas artérias primárias espessas controlam o fluxo volumétrico total proveniente diretamente da bomba. À medida que o circuito se aproxima dos implementos ativos, a arquitetura muda. Os engenheiros usam acessórios em T de aço para ramificar o tronco principal em várias linhas flexíveis de 3/8 de polegada. Essas ramificações menores cuidam da passagem final para cilindros individuais. Esta estratégia proporciona um fluxo total adequado, mantendo um excelente raio de curvatura nos pontos de articulação.
Escolher o material correto é tão crítico quanto selecionar o diâmetro correto. A indústria de energia fluida depende de uma estrutura de avaliação comprovada conhecida como STAMPED. Este acrônimo significa Tamanho, Temperatura, Aplicação, Meio, Pressão, Extremidades e Entrega. Ele estrutura toda a sua decisão de compra. Vamos avaliar os três materiais dominantes usando esta mentalidade.
Ao selecionar uma mangueira SAE tradicional , a borracha nitrílica continua sendo a base global. No entanto, ambientes extremos exigem frequentemente polímeros modernos.
Tipo de material | Vantagens Primárias | Desvantagens notáveis | Melhor ambiente de aplicação |
|---|---|---|---|
Borracha Nitrílica (Tradicional) | Alta flexibilidade em frio extremo. Zero 'efeito memória' (fica plano facilmente). Totalmente compatível com as classificações SAE 100 R1/R2/R17. | Vulnerável à degradação UV. Propenso a abrasão externa severa, a menos que esteja protegido por mangas UHMW. | Máquinas padrão para construção ao ar livre; uso agrícola geral. |
Termoplástico (TPU) | Fatores de segurança de explosão excepcionais (frequentemente 4:1). Não condutor. Cobertura externa altamente resistente à abrasão. | Endurece visivelmente em climas frios. Mantém uma “memória” enrolada, dificultando o roteamento linear longo. | Elevadores de caçamba próximos a linhas de energia; equipamentos móveis de alto atrito. |
PTFE (Teflon) | Tolerância extrema à temperatura (até 450°F). Ampla imunidade a meios químicos e corrosivos. | Raio de curvatura ruim. A torção causa danos estruturais permanentes. Aplica-se uma advertência de dimensionamento (é menor). | Plantas industriais de alto calor; processamento químico corrosivo. |
Nota importante sobre dimensionamento de PTFE: Você deve prestar muita atenção aos tamanhos dos traços de PTFE. Devido aos padrões de fabricação, um tubo PTFE -6 geralmente apresenta um diâmetro interno ligeiramente menor em comparação com os equivalentes de borracha. Sempre verifique as especificações exatas em milímetros antes da instalação.
Um tubo premium não oferece valor sem conexões finais seguras. Você deve combinar as extremidades precisamente com o diâmetro -6. Uma incompatibilidade compromete imediatamente a classificação de pressão de todo o circuito. O uso de passos de rosca incorretos ou faces de vedação incompatíveis garante uma perda catastrófica de fluido.
Avalie suas conexões em relação a estes padrões comuns do setor:
ORFS (O-Ring Face Seal): Este padrão é excelente em ambientes de alta vibração. Ele suporta facilmente até 6.000 PSI. O design usa compressão de elastômero. Um pequeno anel de vedação fica em uma ranhura usinada, criando uma face de vedação metal com metal com vazamento zero quando apertado corretamente.
JIC 37-Degree Flare: Os engenheiros consideram este o padrão legado. Continua sendo altamente popular para diagnóstico de fluidos e portas de teste. Ele lida excepcionalmente bem com alta pressão. No entanto, depende inteiramente de um torque preciso. O aperto excessivo pode quebrar o alargamento, enquanto o aperto insuficiente causa vazamentos.
NPT Dryseal: Utilizam roscas cônicas. Eles vedam por meio de deformação física mecânica à medida que você força as roscas a se unirem. Eles permanecem muito econômicos e fáceis de obter. Infelizmente, eles são altamente propensos a danos por aperto excessivo. Depois de deformar os fios, você não poderá reutilizá-los de forma eficaz.
Split-Flange: Este estilo é ideal para combinar linhas flexíveis com tubos de metal rígidos. Os mecânicos usam flanges divididos em compartimentos extremamente apertados. Você fixa a conexão usando quatro parafusos, o que distribui uniformemente a força de fixação sem exigir grande folga da chave.
Os protocolos de segurança protegem a vida humana e a integridade das máquinas. Os sistemas de energia fluida abrigam uma imensa energia armazenada. Você deve tratar cada linha pressurizada com profundo respeito.
Devemos alertar os operadores sobre os riscos letais da injeção de fluidos. Se um vazamento pinhole se desenvolver a 4.000 PSI, o fluido que escapa age como uma agulha invisível e afiada. Ele pode perfurar facilmente luvas de trabalho padrão e pele humana. O óleo tóxico entra na corrente sanguínea, causando grave necrose tecidual. O Equipamento de Proteção Individual (EPI) padrão não substitui a despressurização adequada. Você deve aliviar toda a pressão do sistema antes de tocar em qualquer linha ou conexão.
Uma explosão repentina libera uma enorme energia cinética. A linha se agitará violentamente na área de trabalho. Essa surra quebra ossos facilmente ou causa traumatismo cranioencefálico fatal. Os regulamentos de segurança exigem o uso de restrições físicas para linhas que operam perto de operadores humanos. Você deve instalar verificações de chicote, mangas de náilon ou proteções de deflexão de aço. Esses dispositivos simples prendem a linha com segurança se a crimpagem falhar.
O agendamento inteligente de manutenção evita falhas repentinas. É altamente recomendável substituir trechos excepcionalmente longos (maiores que 20 pés) por seções segmentadas mais curtas. Você pode unir esses segmentos mais curtos usando anteparas de aço seguras. Esta estratégia isola pontos de desgaste comuns. Se uma seção específica roçar em uma junta giratória, você só precisará substituir aquele segmento curto. Isto minimiza o tempo de inatividade do sistema e reduz drasticamente a frequência de manutenção durante a vida útil da máquina.
A engenharia de energia fluida requer precisão, não suposições. A linha de 3/8 de polegada serve como a escolha ideal para uma enorme variedade de aplicações industriais. Ele equilibra perfeitamente a capacidade de lidar com mais de 4.000 PSI, manter raios de curvatura compactos e fornecer fluxo moderado de fluido. A atualização para linhas mais espessas raramente resolve gargalos fundamentais do sistema. Em vez disso, o sucesso depende da adequação dos seus materiais e acessórios às suas exigências ambientais exatas.
Tome medidas proativas hoje. Aconselhe seus compradores de manutenção a auditar primeiro o deslocamento da bomba do maquinário. Em seguida, verifique minuciosamente as temperaturas ambientes de operação para escolher sabiamente entre borracha padrão, termoplástico ou PTFE. Por fim, inspecione meticulosamente suas roscas de encaixe atuais antes de fazer novos pedidos. A avaliação precisa evita falhas catastróficas em campo.
R: A indústria de energia fluida usa um sistema de numeração padronizado baseado em incrementos de 1/16 polegada. Um número 'traço' identifica o diâmetro interno. Para calcular o tamanho, você coloca o número do traço acima de 16. Portanto, -6 se traduz diretamente em 6/16 de polegada. Quando simplificado, 6/16 equivale exatamente a um diâmetro interno de 3/8 de polegada.
R: Não, a alteração das linhas curtas não aumentará a velocidade do cilindro. Gargalos de fluxo raramente existem em tubulações curtas. As limitações reais de velocidade do sistema geralmente resultam do volume máximo de deslocamento da bomba principal ou dos restritores internos da válvula. Atualizar o tamanho do tubo sem atualizar a bomba não produz melhorias de velocidade perceptíveis.
R: Uma linha de borracha padrão utiliza um fator de segurança estrito de 2:1. Esta relação significa que a pressão absoluta de ruptura foi projetada para ser o dobro da pressão operacional máxima recomendada. Em contraste, as linhas termoplásticas especializadas (TPU) geralmente apresentam um fator de segurança mais alto de 4:1, proporcionando proteção extrema contra picos repentinos de pressão.
R: Sim, você pode usá-los para corridas longas. No entanto, em distâncias prolongadas, o atrito aumenta significativamente. Este atrito induz quedas de pressão perceptíveis no implemento. Para comprimentos superiores a 20 pés, os engenheiros podem recomendar o dimensionamento de uma linha de até 1/2 polegada especificamente para mitigar a perda por atrito, especialmente em circuitos de retorno de baixa pressão.
