Os engenheiros procuram constantemente componentes capazes de fornecer imensa potência em espaços cada vez mais apertados. Encontrar o equilíbrio perfeito entre o fornecimento de fluido de alta pressão e a flexibilidade física continua sendo um desafio mecânico central. As linhas de fluido de pequeno diâmetro oferecem uma vantagem estrutural única nesses cenários.
Freqüentemente, você precisa encaminhar linhas hidráulicas através de severas restrições espaciais dentro de chassis de equipamentos modernos. A escolha de uma linha superdimensionada cria impossibilidades de roteamento. O subdimensionamento causa geração de calor e quedas de pressão perigosas. Os projetistas devem equilibrar cuidadosamente essas demandas físicas concorrentes para garantir o desempenho do maquinário a longo prazo.
Este guia detalha as aplicações precisas de máquinas onde uma mangueira hidráulica de 1/4 é indispensável. Exploraremos a correspondência de materiais, limitações de dimensionamento e falhas comuns de roteamento. No final, você poderá validar com segurança se esse diâmetro específico é adequado ao seu sistema de fluido de alta pressão.
Vantagem principal: Flexibilidade excepcional e raio de curvatura reduzido, ideal para roteamento em espaços restritos.
Limitação do Núcleo: Baixa capacidade de vazão volumétrica; suscetível a quedas de pressão significativas em longos períodos.
Pressões de trabalho típicas: Geralmente avaliadas entre 3.000 e 5.000+ PSI (ao utilizar reforço trançado de 2 fios como SAE 100R2AT).
Implementações comuns: linhas piloto de equipamentos móveis, portas de teste de diagnóstico, mastros de empilhadeiras e ferramentas hidráulicas compactas.
A seleção de uma linha de fluido exige que você equilibre a dinâmica dos fluidos com o espaço físico. Um diâmetro interno menor introduz comportamentos mecânicos distintos. Você deve compreender esses comportamentos antes de finalizar o projeto do circuito.
Um ID de 1/4' restringe naturalmente a taxa de fluxo volumétrico. Os sistemas que dependem da atuação maciça do cilindro geralmente o evitam. Empurrar o volume excessivo de fluido através de uma passagem estreita aumenta drasticamente a velocidade do fluido. Exceder as velocidades de fluxo recomendadas causa atrito excessivo contra as paredes do tubo interno. O atrito gera calor. O calor degrada a borracha sintética e o próprio fluido, levando a grave ineficiência do sistema.
Diâmetros menores aumentam diretamente o atrito do fluido ao longo da distância. À medida que o fluido viaja, o atrito elimina a energia utilizável. Os engenheiros chamam esse fenômeno de queda de pressão. Você deve calcular cuidadosamente a queda de pressão esperada. Baseie seus cálculos no comprimento total da linha, na viscosidade cinemática do fluido e na temperatura ambiente. Executar uma longa linha de 1/4' em uma máquina pesada resultará em respostas lentas do atuador na extremidade oposta.
Esta continua a ser a razão definitiva pela qual você escolhe variantes de 1/4' em vez de 3/8' ou 1/2'. O perfil físico menor permite curvas significativamente mais apertadas. Ele navega pelos blocos do motor e anteparas do chassi sem esforço. Curvas mais apertadas ocorrem sem dobrar ou comprometer a integridade estrutural do tubo interno. Essa flexibilidade física o torna padrão para projetos de chassis compactos em inúmeras indústrias.
Máquinas específicas dependem fortemente de linhas de pequeno diâmetro para funcionar. A combinação de alta tolerância à pressão e extrema flexibilidade se adapta perfeitamente a nichos operacionais exclusivos.
O espaço é um valor absoluto dentro dos modernos equipamentos agrícolas e de terraplenagem. Os engenheiros colocam motores, bombas e sistemas de refrigeração em espaços notavelmente pequenos.
Linhas Hidráulicas Auxiliares: Minicarregadeiras e miniescavadeiras as utilizam intensamente. As linhas direcionam a energia para acessórios de garras ou brocas compactas onde o espaço é mínimo.
Linhas de Controle Piloto: Direcionam o fluido da bomba principal diretamente para os estreitos consoles da cabine do operador. Eles transmitem os movimentos do joystick do operador às válvulas de controle principais.
Os armazéns contam com mecanismos de elevação verticais. Esses mecanismos sofrem movimentos repetitivos constantes.
Roteamento de mastro de empilhadeira: As empilhadeiras roteiam linhas sobre múltiplas polias de mastro. As linhas dobram-se e desdobram-se centenas de vezes por dia. Freqüentemente, eles exigem materiais de cobertura específicos para suportar o atrito contínuo da polia. O tamanho de 1/4' se ajusta perfeitamente aos canais estreitos do mastro.
A manutenção de sistemas de alta pressão requer pontos de teste confiáveis. Os técnicos precisam de pontos de acesso para ler a integridade do sistema com segurança.
Linhas de manômetros: Os kits de teste móveis usam linhas de pequeno diâmetro para conectar manômetros mecânicos às bombas primárias.
Portas de teste de diagnóstico: Os técnicos frequentemente combinam essas linhas com conexões de alargamento JIC 37°. Essas conexões especializadas suportam facilmente picos de pressão de até 10.000 PSI durante rotinas de diagnóstico de campo.
Algumas aplicações precisam de velocidade zero, mas de grande força física. A taxa de fluxo torna-se totalmente secundária nesses cenários.
Macacos Hidráulicos e Prensas Compactas: Equipamentos de resgate como o “Jaws of Life” se enquadram nesta categoria. Eles exigem fluxo muito baixo, mas geram uma força extremamente alta. As linhas devem tolerar mais de 5.000 PSI, permanecendo flexíveis o suficiente para serem manobradas por operadores humanos.
Os materiais do tubo interno e da cobertura externa determinam a sobrevivência. Não é possível usar um único tipo de material em todos os ambientes operacionais.

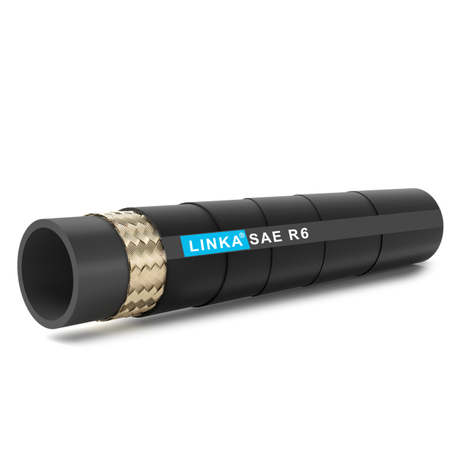

Isso representa o carro-chefe da indústria para máquinas tradicionais. Ele equilibra custo, durabilidade e ampla compatibilidade.
Caso de uso: Máquinas pesadas de alta pressão em geral operando ao ar livre.
Especificações: Apresenta um tubo interno de nitrila altamente resistente a óleos à base de petróleo. Utiliza reforço trançado de fio duplo para contenção de pressão. Uma capa de borracha sintética resistente à abrasão protege o fio contra intempéries e impactos moderados.
Alguns ambientes apresentam desafios elétricos ou mecânicos únicos. A borracha padrão falha nessas condições específicas.
Caso de uso: Equipamentos de manutenção elétrica e cenários de roteamento de alto atrito.
Especificações: Eles fornecem propriedades não condutoras vitais. Isto é essencial para caminhões utilitários que operam perto de linhas de energia de alta tensão. Eles apresentam coberturas de poliuretano altamente resistentes à abrasão. Essas coberturas sobrevivem ao deslizamento contra barras de metal muito melhor do que a borracha.
O processamento químico e o calor extremo exigem polímeros especializados. O PTFE ignora condições que derretem ou dissolvem facilmente a nitrila padrão.
Caso de uso: Zonas de temperaturas extremas ou ambientes agressivos de processamento químico.
Especificações: Capaz de operar com segurança até 450°F. Eles permanecem completamente inalterados por fluidos industriais altamente corrosivos. Os fabricantes normalmente protegem o núcleo de PTFE usando uma trança externa de aço inoxidável. Eles omitem totalmente a cobertura de borracha, pois a trança de aço resiste nativamente à corrosão ambiental.
Os profissionais utilizam um mnemônico padronizado para evitar erros catastróficos de design. A lista de verificação STAMPED força você a avaliar todas as variáveis críticas antes de solicitar componentes.
Carta | Elemento de design | Critérios Práticos de Avaliação |
|---|---|---|
S | Tamanho | Confirme o diâmetro interno de 1/4' (para limites de fluxo) e o diâmetro externo (para folgas de roteamento e dimensionamento da braçadeira). |
T | Temperatura | Avalie o calor ambiente do roteamento (coletores de escape) e as temperaturas operacionais do fluido interno. |
A | Aplicativo | Avalie os riscos ambientais com precisão. Procure exposição severa aos raios UV, impactos de rochas ou vibrações de alta frequência. |
M | Material | Garanta a compatibilidade do tubo interno. Fluidos biodegradáveis ou “verdes” permeiam facilmente os tubos de borracha padrão. |
P | Pressão | Combine a pressão máxima de trabalho com as configurações da válvula de alívio do sistema. Sempre considere picos repentinos de pulso alto. |
E | Extremidades (Acessórios) | Especifique acessórios cravados permanentes em vez de tipos conectáveis em campo. Use vedações faciais O-Ring (ORFS) para alta vibração. |
D | Entrega | Defina os requisitos de teste, embalagens e prazos de entrega de volume exigidos pelo seu cronograma de compras ativo. |
Selecionar os componentes certos resolve apenas metade do problema. Práticas de instalação inadequadas destroem rotineiramente montagens de alta qualidade poucas horas após a inicialização.
As mangueiras de alta pressão comportam-se dinamicamente sob carga. Eles expandem ligeiramente em diâmetro e contraem em comprimento em até 4% quando pressurizados. Não deixar folga na instalação cria um risco mecânico imediato. Uma linha bem esticada é puxada violentamente contra suas conexões finais durante a operação. Esta tensão concentra a tensão extrema exatamente na raiz da conexão crimpada. Levando a explosões inevitáveis, esse erro ameaça tanto as máquinas quanto o pessoal próximo.
Melhores práticas para Slack:
Meça a distância precisa entre as portas e adicione 5 a 8% de comprimento extra.
Certifique-se de que a montagem tenha um formato suave de “U” em vez de um fio reto e esticado.
Use adaptadores angulares de 90 ou 45 graus para eliminar dobras apertadas diretamente na porta.
Torcer uma linha durante a instalação funciona como uma sentença de morte para o componente. Uma mera torção de 7 graus reduz significativamente a pressão teórica de ruptura. Os fios de aço trançados dentro da caixa ficam desalinhados. Eles perdem a capacidade de conter a força externa de maneira uniforme. Sempre utilize extremidades giratórias, como as giratórias MNPT. Essas extremidades dinâmicas permitem que o conjunto gire em alinhamento natural durante o torque final.
As propriedades do fluido afetam profundamente a longevidade do tubo interno. Usar borracha padrão de 1/4' para fluidos altamente aerados é um convite ao desastre. Gases incompatíveis permeiam a camada interna porosa ao longo do tempo. O gás viaja para fora até atingir a densa cobertura externa. Ele fica preso ali. Essa permeação causa graves bolhas na cobertura. Eventualmente, as bolhas se rompem, expondo a trança interna do fio à ferrugem e à rápida degradação.
A aquisição de componentes de fornecedores não verificados introduz um risco enorme em sua cadeia operacional. Um confiável de mangueiras hidráulicas fabricante fornece suporte de engenharia vital junto com produtos físicos.
Você deve garantir que o parceiro cumpra rigorosos testes de validação ISO e SAE. Seus protocolos de teste devem refletir ativamente os abusos no mundo real. O teste de ciclo de impulso continua sendo o padrão ouro para configurações de fio trançado. Simula centenas de milhares de picos de pressão. Ele garante que a crimpagem e o reforço do fio se manterão unidos com segurança sob condições severas de campo.
Comprar rolos a granel e crimpá-los internamente aumenta sua pegada de responsabilidade. Procure parceiros capazes de fornecer conjuntos pré-crimpados e totalmente testados sob pressão. Eles cortam as linhas em comprimentos precisos usando equipamento automatizado. Eles também fornecem capas de proteção, como proteções contra abrasão de náilon ou fibra de vidro refletiva o calor, pré-instaladas. Isto reduz drasticamente o tempo de montagem interna e elimina erros de crimpagem em campo.
Um parceiro competente deverá apoiar uma matriz extremamente diversificada de padrões de adequação. Sua frota provavelmente contém máquinas construídas em vários continentes. Você encontrará padrões americanos como NPT, JIC e ORFS. Você também verá configurações BSP britânicas e métricas DIN alemãs. A parceria com um fabricante que oferece suporte nativo a todos esses threads garante que você nunca terá dificuldades para conectar uma peça de reposição.
Uma linha hidráulica de 1/4' serve como um componente de engenharia altamente especializado. Ela atende cenários de extrema alta pressão e baixo fluxo, onde a flexibilidade espacial permanece inegociável. Sua capacidade de dobrar firmemente através de layouts de chassis densos resolve grandes problemas de projeto para fabricantes de equipamentos móveis.
Reserve um tempo para auditar as taxas de fluxo exigidas do sistema antes de fazer o pedido. Calcule cuidadosamente as quedas de pressão potenciais em percursos longos. Consulte sempre um engenheiro hidráulico certificado ou um fabricante experiente para finalizar sua construção e montagem com segurança.
R: O fluxo máximo depende estritamente da pressão do sistema e da viscosidade do fluido. No entanto, os engenheiros geralmente recomendam linhas de 1/4' exclusivamente para aplicações de baixo fluxo. Manter o fluxo abaixo de 2 a 3 galões por minuto (GPM) evita velocidade excessiva do fluido. Ficar abaixo desse limite mitiga com sucesso a geração de calor perigosa e limita o atrito.
R: Sim, ele suporta facilmente 5.000 PSI nas condições estruturais corretas. Deve utilizar reforço trançado de 2 fios, conforme padrão SAE 100R2AT. Alternativamente, pode-se usar uma construção de fio espiral denso. Você também deve combiná-lo com acessórios crimpados permanentes com classificação adequada para manter esses limites com segurança.
R: A variante de 3/8' oferece capacidade de fluxo volumétrico significativamente maior. Ela experimenta uma queda de pressão interna muito menor em longas distâncias. No entanto, sacrifica a flexibilidade. A variante de 1/4' mantém um raio de curvatura notavelmente estreito e um perfil físico compacto, permitindo que caiba em espaços de chassi altamente restritos.
