Aproximadamente 95% das falhas de equipamentos pesados resultam de mau funcionamento do sistema de energia fluida. Ao lidar com a transferência de fluidos de grande diâmetro, os riscos aumentam exponencialmente, elevando os custos de tempo de inatividade. Uma mangueira hidráulica de 2 polegadas representa o padrão da indústria Dash Size -32. Você raramente encontrará esse diâmetro enorme em máquinas comerciais padrão. Em vez disso, os engenheiros o reservam estritamente para aplicações extremas de alto fluxo e alto volume. Nestes ambientes intensos, a redução da velocidade do fluido torna-se crítica. Manter a velocidade baixa evita o acúmulo de calor no sistema que pode destruir rapidamente os componentes internos. Este artigo ajuda gerentes de frota e diretores de operações a navegar nesses sistemas complexos. Você aprenderá como identificar aplicações adequadas de máquinas pesadas e avaliar as especificações de substituição do núcleo. Também o ajudaremos a avaliar os benefícios operacionais da montagem interna dessas enormes linhas de fluidos. Continue lendo para dominar seus sistemas de transferência de fluidos de grande diâmetro.
As mangueiras hidráulicas de 2 polegadas (-32) são utilizadas principalmente em equipamentos pesados de mineração, máquinas de dragagem, grandes colheitadeiras agrícolas e plataformas de petróleo/gás.

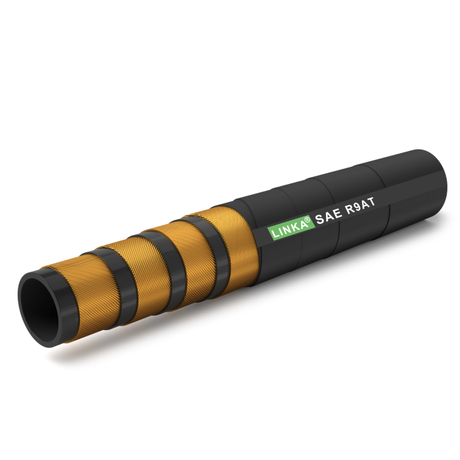

A pressão do sistema determina a construção: as linhas de retorno de baixa pressão utilizam reforço trançado, enquanto as linhas de alto impulso e alta pressão requerem construção em espiral de 4 ou 6 fios.
O roteamento de mangueiras de grande diâmetro requer adesão estrita aos raios de curvatura mínimos; torcer uma mangueira de alta pressão pode reduzir sua vida útil em até 90%.
A montagem de mangueiras de 2 polegadas requer um crimpador de mangueiras hidráulicas especializado e de alta tonelagem e uma correspondência rigorosa de marca (mangueira, conexão e crimpador) para manter a taxa de ruptura de segurança de 4:1 necessária.
Os operadores de equipamentos muitas vezes enfrentam dificuldades com o gerenciamento térmico em sistemas de energia fluida. O uso de linhas subdimensionadas aumenta drasticamente a velocidade do fluido. O fluido em movimento rápido gera atrito intenso contra o tubo interno, levando a um forte acúmulo de calor. O calor excessivo degrada os compostos de borracha, destrói as vedações da bomba e diminui a viscosidade do fluido hidráulico. A utilização de uma mangueira tamanho -32 resolve esse problema comercial diretamente. Sua enorme capacidade volumétrica desacelera o fluido enquanto fornece os galões por minuto (GPM) necessários.
Vemos estas grandes mangueiras quase exclusivamente em setores industriais brutais e de alta demanda. Minicarregadeiras padrão e tratores compactos simplesmente não geram as taxas de fluxo necessárias para justificar um diâmetro interno de duas polegadas. Em vez disso, você encontrará esses componentes fazendo o trabalho pesado em quatro categorias principais.
Enormes escavadeiras de 100 toneladas e carregadeiras de rodas articuladas dependem fortemente de caminhos de fluidos de grande diâmetro. Essas máquinas movem literalmente montanhas de terra, exigindo um fluxo hidráulico incrível para acionar cilindros superdimensionados. Normalmente, você localizará uma mangueira tamanho -32 em três áreas críticas. Primeiro, eles servem como linhas de sucção da bomba principal, retirando fluido do reservatório. Em segundo lugar, atuam como linhas de retorno de alta capacidade, canalizando o fluido quente de volta ao tanque de resfriamento. Finalmente, as variantes de alta pressão funcionam como linhas principais de abastecimento da lança para fornecer imensa força de elevação.
As operações florestais envolvem condições brutais. Equipamentos de corte para serviços pesados, como grandes feller buners e forwarders, utilizam grandes linhas de fluidos para operar garras multifuncionais. Da mesma forma, empilhadeiras e empilhadeiras especializadas de alta capacidade encontradas em portos de embarque exigem enormes volumes de fluxo. Eles usam essas mangueiras para levantar com segurança contêineres pesando dezenas de milhares de libras sem hesitação do sistema.
Os ambientes marinhos e offshore ultrapassam os limites de transferência de fluidos. As máquinas de dragagem dependem constantemente de mangueiras grossas e duráveis para mover misturas abrasivas de lama, água e areia. No setor energético, as plataformas de perfuração de petróleo e gás exigem taxas extremas de transferência de fluidos. Eles bombeiam fluido hidráulico pesado e lama de perfuração especializada em volumes que romperiam instantaneamente linhas menores de serviço padrão.
Selecionar o substituto correto para uma linha de fluido enorme requer precisão. Especialistas do setor usam a estrutura STAMPED para garantir uma seleção segura e precisa de mangueiras. Adaptamos estes critérios de avaliação especificamente para configurações de grande diâmetro.
Fator ESTAMPADO | Pedido para linhas de tamanho -32 (2 polegadas) |
|---|---|
Tamanho | Dash -32 equivale precisamente a um diâmetro interno de 2 polegadas. |
Emperatura T. | Deve levar em conta o calor externo do ambiente e o calor do fluido interno. |
Aplicativo | É uma linha de sucção, linha de retorno ou linha de fornecimento de alto impulso? |
M aterial | A compatibilidade dos fluidos determina a escolha do composto do tubo interno. |
Pressão | A pressão operacional determina o estilo de reforço (trançado vs. espiral). |
Fim | Tipos de flange, estilos de rosca e configurações de acoplamento. |
Entrega | Padrões de teste, certificações e requisitos de volume. |
Compreender o sistema de tamanho do painel é o primeiro passo. A indústria calcula tamanhos usando décimos sextos de polegada. Portanto, um Dash -32 significa que o diâmetro interno é 32/16, o que equivale exatamente a 2 polegadas. Manter a precisão do diâmetro interno é crucial; mesmo uma ligeira restrição causa um gargalo, resultando em uma perda de pressão devastadora.
A temperatura e a compatibilidade dos materiais muitas vezes andam de mãos dadas. Os fluidos padrão à base de petróleo funcionam perfeitamente com os tradicionais tubos internos de borracha nitrílica. No entanto, máquinas especializadas que operam em calor extremo ou em ambientes químicos corrosivos exigem revestimentos avançados. Nesses cenários, os engenheiros geralmente especificam tubos internos de PTFE combinados com uma trança externa de aço inoxidável. O PTFE suporta calor de até 450 graus Fahrenheit e resiste a quase todos os produtos químicos industriais.
A pressão determina a construção do reforço interno. As linhas de retorno sofrem baixa pressão. Para essas aplicações, os fabricantes usam construção têxtil ou trançada de um a dois fios. Essas linhas trançadas lembram equivalentes SAE 100R2 adaptados para tamanhos grandes. Por outro lado, as linhas de abastecimento enfrentam alta pressão e picos de pressão violentos. Esses ambientes de alto impulso exigem construção em espiral de quatro ou seis fios, como o padrão SAE 100R15. A construção em espiral mantém os fios paralelos, permitindo que a estrutura lide com picos de pressão severos sem separação dos fios.
Instalar uma linha de fluido para serviço pesado não é uma tarefa de manutenção casual. As linhas de duas polegadas são incrivelmente rígidas e extremamente pesadas. O roteamento inadequado causa falhas rápidas, independentemente da qualidade inicial do componente. Você deve tratar essas instalações como tarefas de engenharia estrutural.
A restrição do raio mínimo de curvatura é uma regra absoluta, não uma sugestão. Cada fabricante especifica um raio de curvatura mínimo para seus produtos. Forçar uma mangueira espiral espessa com vários fios além de seu raio de curvatura natural cria enormes concentrações de tensão. A cobertura externa na curva externa irá esticar e formar bolhas. A curva interna irá se agrupar, levando potencialmente a um colapso estrutural do reforço do fio de aço.
A deformação por pressurização é uma realidade mecânica que você deve planejar. Quando um sistema é pressurizado, as linhas flexíveis mudam de formato. Eles podem alongar até 2% ou contrair até 4% sob pressão máxima de trabalho. Se você cortar uma linha muito curta e instalá-la firmemente entre duas conexões, a contração de pressão resultante agirá como um enorme guincho. Isso puxará a conexão do equipamento ou arrancará os fios de metal do coletor.
Siga estas práticas recomendadas para garantir roteamento seguro e vida útil máxima:
Deixe uma folga adequada: sempre incorpore um formato de U suave ou deixe um comprimento extra para acomodar a contração de -4% durante picos de pressão.
Use grampos de suporte adequados: linhas pesadas de cinco centímetros cederão com o próprio peso. Apoie-os com blocos especializados para evitar atrito por vibração.
Evite flexão em plano duplo: Nunca torça uma linha durante a instalação para alinhar as roscas da conexão. Torcer uma linha de alta pressão pode reduzir sua vida útil em surpreendentes 90%. Sempre use acessórios angulares para facilitar caminhos de roteamento naturais.
Os gestores de frota enfrentam constantemente o dilema entre terceirizar a manutenção e tratá-la internamente. Quando uma escavadeira primária explode uma linha de abastecimento principal, o relógio começa a contar. O tempo de inatividade grave do equipamento custa milhares de dólares por hora. Esperar três dias por uma montagem de substituição OEM ou depender de uma loja local pode prejudicar o cronograma do projeto.
Muitas operações tentam usar equipamentos de campo para resolver esse problema. Entretanto, você deve compreender as limitações dos recursos de crimpagem em campo. Os crimpadores portáteis funcionam perfeitamente para linhas padrão que variam de 1/4 a 1 polegada de diâmetro. Mas crimpar uma mangueira espiral rígida de 2 polegadas, 4 ou 6 fios é um jogo totalmente diferente. Requer um crimpador de mangueira hidráulica estacionário, de alta tonelagem e de nível industrial.
Para justificar este equipamento, realize um cálculo completo do ROI da sua frota. Compare o impacto financeiro do tempo de inatividade severo do equipamento com as despesas de capital do estabelecimento de uma estação de crimpagem interna. Uma estação interna requer a máquina, conjuntos de matrizes específicos e uma lista de inventário abrangente de tubos e conexões brutas. Para operações massivas de mineração ou dragagem que executam dezenas de máquinas semelhantes, o investimento geralmente se paga depois de evitar apenas um ou dois grandes eventos de inatividade.
Se você optar pela montagem interna, deverá atender a um aviso crítico de segurança e conformidade. Você nunca deve misturar marcas. Os fabricantes projetam tolerâncias altamente específicas entre suas mangueiras, suas conexões proprietárias e suas matrizes de crimpagem específicas. Misturar uma mangueira da Marca A com uma conexão da Marca B compromete a integridade da conexão. A indústria exige uma taxa estrita de explosão de segurança de 4:1. A mistura de componentes destrói essa margem de segurança matemática, criando riscos de explosão letal e enorme responsabilidade legal para sua operação.
Você não pode se dar ao luxo de esperar até que uma fila enorme estoure para agir. Uma ruptura repentina em uma linha tamanho -32 libera dezenas de galões de fluido em segundos. Isto causa contaminação ambiental grave, desencadeando grandes riscos regulatórios e multas de limpeza maciças. Você deve avaliar a escalabilidade e a manutenção por meio de auditorias visuais regulares. Aprenda a ler os sinais de falha iminente antes que ocorra uma explosão catastrófica.
Se uma conexão se separar violentamente na conexão, diagnostique a folga de roteamento imediatamente. Folga insuficiente significa que a linha separou a conexão durante a contração da pressão. Alternativamente, a falha pode resultar de montagem inadequada. Lojas locais ou técnicos não treinados costumam usar a profundidade de crimpagem errada. Eles também podem cometer erros de cronometragem, montando acessórios angulares na rotação errada, o que força o instalador a torcer a linha para encaixá-la.
Quando o corpo principal da linha se rompe violentamente, você está lidando com uma anomalia grave de pressão ou uma violação de roteamento. Diagnosticar isso como picos de pressão massivos que excedem o fator de segurança de 4:1. Válvulas de alívio de pressão defeituosas geralmente causam esses picos. Se a ruptura ocorrer na parte externa de uma curva, diagnostique-a como operando abaixo do raio mínimo de curvatura. A flexão extrema esticou o reforço de arame até que finalmente quebrou sob pressão.
Se você notar bolhas ou bolhas na tampa externa de borracha, provavelmente enfrentará um problema químico ou de gás. Diagnosticar isso como incompatibilidade de fluidos; o óleo hidráulico errado pode degradar o tubo interno, permitindo que o fluido vaze pelo reforço e se acumule sob a tampa. Em aplicações especializadas que manuseiam gases comprimidos, ocorrem bolhas devido à permeação do gás natural. Para essas aplicações específicas de gás, os especialistas recomendam enfaticamente o pedido de tampas perfuradas. Essas tampas externas especializadas apresentam orifícios minúsculos e intencionais que permitem que o gás preso seja liberado com segurança antes de formar bolhas prejudiciais.
Linhas de fluidos de grande diâmetro representam componentes de missão crítica para máquinas pesadas de alto fluxo. Eles não são hardware genérico que você pode trocar sem cálculos cuidadosos. Usar a configuração correta do tamanho -32 garante que seu equipamento opere com eficiência, permaneça frio e evite tempos de inatividade catastróficos. Ao compreender as forças mecânicas em jogo, você pode prolongar significativamente a vida útil dos seus sistemas de energia fluida.
Aconselhamos os tomadores de decisão a auditarem imediatamente suas linhas de fluidos de alto fluxo. Respeite a estrutura STAMPED durante cada cenário de substituição. Além disso, padronize toda a sua cadeia de suprimentos para garantir total segurança e conformidade. Escolha uma marca confiável para sua mangueira a granel, suas conexões finais e seu equipamento de crimpagem especializado para manter a proporção de segurança crucial de 4:1.
Tome medidas hoje para proteger seu maquinário e seus resultados financeiros. Consulte sua equipe de engenharia de energia fluida para especificar o conjunto exato de -32 necessário para sua aplicação específica. Se o tempo de inatividade está prejudicando seus lucros, é hora de avaliar opções de crimpagem de alta tonelagem e serviço pesado para sua instalação de manutenção.
R: A indústria usa um sistema de traço padrão para indicar o diâmetro interno com base em décimos sextos de polegada. Um traço 32 (-32) significa que o diâmetro interno é 32/16 de polegada, o que simplifica perfeitamente para exatamente 2 polegadas de diâmetro interno.
R: Não. Os crimpadores de campo portáteis não possuem a imensa força necessária. A compressão das conexões de aço em uma mangueira espiral de múltiplos fios de 2 polegadas exige um crimpador estacionário de oficina especializada de alta tonelagem, projetado especificamente para componentes industriais pesados.
R: Reduzir o diâmetro aumenta drasticamente a velocidade interna do fluido. Esse gargalo gera atrito excessivo, causando grave acúmulo de calor no sistema. Em última análise, isso degrada o óleo, destrói as vedações e leva à dispendiosa cavitação da bomba e danos mecânicos permanentes.
