O tempo de inatividade não planejado custa milhões às fábricas diariamente. Uma única linha hidráulica explodida interrompe instantaneamente uma célula de produção inteira. Os operadores ficam confusos e os alvos de saída se despedaçam. Embora muitas vezes ignoradas pelas equipes de compras, as mangueiras industriais são as artérias vitais da sua fábrica. Eles transportam fluidos, gases e materiais abrasivos com segurança em ambientes de fabricação complexos. Por exemplo, uma confiável mangueira de ar e água atua como a espinha dorsal de ferramentas pneumáticas críticas na linha de montagem, provando que esses componentes são muito mais do que apenas tubos de borracha básicos.
Escolher o equipamento certo para transferência de fluidos não é apenas uma tarefa rotineira de compra; resolve diretamente gargalos de eficiência dispendiosos. Ao tratar esses conduítes flexíveis como ativos altamente projetados, em vez de mercadorias descartáveis, os líderes das instalações podem melhorar drasticamente a Eficácia Geral do Equipamento (OEE). Neste guia abrangente, detalhamos como selecionar, rotear e manter esses componentes críticos para manter sua fábrica funcionando com desempenho máximo.
Eficiência através da confiabilidade: Soluções de transferência de fluidos de alta qualidade minimizam quedas de pressão e evitam microvazamentos. Isso garante que as máquinas pneumáticas e hidráulicas operem com força máxima sem desperdiçar energia do compressor.
Seleção Específica da Aplicação: Combinar a especificação exata da mangueira com as demandas químicas e térmicas da aplicação evita a degradação prematura do material e rupturas inesperadas.
Prevenção proativa de tempo de inatividade: a implementação de protocolos rigorosos de inspeção visual e técnicas de roteamento adequadas prolonga a vida útil dos componentes e elimina derramamentos perigosos no local de trabalho.
ROI maximizado em longo prazo: A atualização para materiais premium resistentes à abrasão reduz a frequência de substituição. Em última análise, isso economiza custos significativos de mão de obra de manutenção e de estoque para as fábricas durante o ciclo de vida do equipamento.
Em qualquer instalação de produção de alto volume, a transferência contínua de mídia é um requisito operacional inegociável. Desde enormes prensas hidráulicas que batem com muita força até delicadas linhas de dosagem de produtos químicos, as fábricas dependem fortemente de rotas flexíveis. A tubulação rígida simplesmente não consegue absorver as vibrações intensas ou acomodar as peças móveis inerentes às máquinas da fábrica.
É uma armadilha comum ver uma mangueira apenas como um simples tubo de borracha. Na realidade, é uma estrutura composta projetada para resistir a punições industriais extremas. Uma montagem resistente apresenta três camadas distintas. Primeiro, o tubo interno deve ser quimicamente compatível com o meio específico a ser transferido. Em segundo lugar, a camada de reforço – muitas vezes construída a partir de fios sintéticos firmemente trançados ou hélices de fio de aço de alta resistência – lida com picos de pressão intensos e forças de vácuo. Finalmente, a cobertura externa é especificamente composta para resistir a riscos ambientais severos, como abrasão do concreto, exposição ao ozônio e respingos químicos acidentais.
Consequentemente, a ligação direta entre estas camadas projetadas e a eficiência da planta torna-se óbvia. Um tubo interno liso reduz o atrito do fluido, otimizando as taxas de fluxo e diminuindo o consumo de amplificador em suas bombas. Simultaneamente, um exterior robusto resiste ao desgaste físico, mantendo as linhas de produção em movimento sem paradas inesperadas para manutenção.
O tempo de inatividade não planejado continua sendo o principal dreno na lucratividade da produção. Quando uma linha de fluido abaixo do padrão rompe, a consequência imediata é a parada da máquina. Ao investir em equipamentos confiáveis e adequados à aplicação, os engenheiros de manutenção podem fazer a transição do combate reativo a incêndios de emergência para a manutenção programada e previsível. Essa abordagem proativa garante que os cronogramas de produção permaneçam intactos e que as metas de entrega sejam cumpridas de forma consistente.
Os sistemas pneumáticos e hidráulicos requerem manutenção precisa da pressão para funcionar corretamente. Usar um conduíte com diâmetro interno subdimensionado cria um gargalo grave. Isso aumenta a velocidade do fluido e gera calor prejudicial ao sistema. A especificação correta garante uma ótima dinâmica de fluidos, mantendo o fluxo laminar e evitando a perda de pressão induzida por fricção. Como resultado, o maquinário opera na velocidade projetada, maximizando o OEE e reduzindo a carga nos compressores da planta.
Uma falha catastrófica em um sistema de fluido de alta pressão é um grave risco à segurança. A liberação repentina de água fervente, produtos químicos cáusticos ou óleo hidráulico de alta pressão pode causar lesões devastadoras, incluindo trauma por injeção hidráulica. Ao utilizar materiais devidamente classificados e acessórios crimpados de fábrica, as fábricas reduzem o risco de vazamentos perigosos. Uma fábrica segura é inerentemente uma fábrica eficiente, livre de interrupções operacionais massivas associadas a acidentes de trabalho.
Em indústrias como misturas químicas ou processamento de alimentos, o meio transferido é altamente valioso. Conexões seguras e desempenho sem vazamentos garantem que cada gota de matéria-prima chegue ao recipiente de mistura. A eliminação de conexões com vazamento e a prevenção de rupturas de tubos se traduzem diretamente em taxas de rendimento mais altas. Além disso, mantém a instalação em conformidade com regulamentações ambientais cada vez mais rigorosas.
A seleção do equipamento correto requer a adequação das propriedades do elastômero às demandas específicas do chão de fábrica. O uso de tubos genéricos para tarefas especializadas garante falhas prematuras. Abaixo está uma análise técnica das variantes comuns e seu impacto operacional.
Construída a partir de misturas sintéticas altamente flexíveis e resistentes às intempéries, como EPDM, esta variante lida com compressão de ar industrial geral e transporte de fluidos. Devido à sua excelente resiliência contra o ozônio e o envelhecimento, ele serve como carro-chefe da fábrica. Ele garante pressão de ar constante para ferramentas pneumáticas pesadas e fluxo confiável para lavagens de rotina, evitando flutuações de pressão que retardam as máquinas de montagem.
Ao contrário das linhas de distribuição padrão, as aplicações de sucção requerem suporte estrutural para evitar que as paredes desmoronem para dentro sob pressão negativa. Uma resistente mangueira de sucção de água é reforçada com uma hélice de arame rígido. Isso o torna crítico para processos de desidratação, gerenciamento de águas residuais e bombeamento de refrigerante industrial. Ao manter seu diâmetro interno sob alto vácuo, garante fluxo contínuo e ininterrupto para sistemas de resfriamento de instalações.

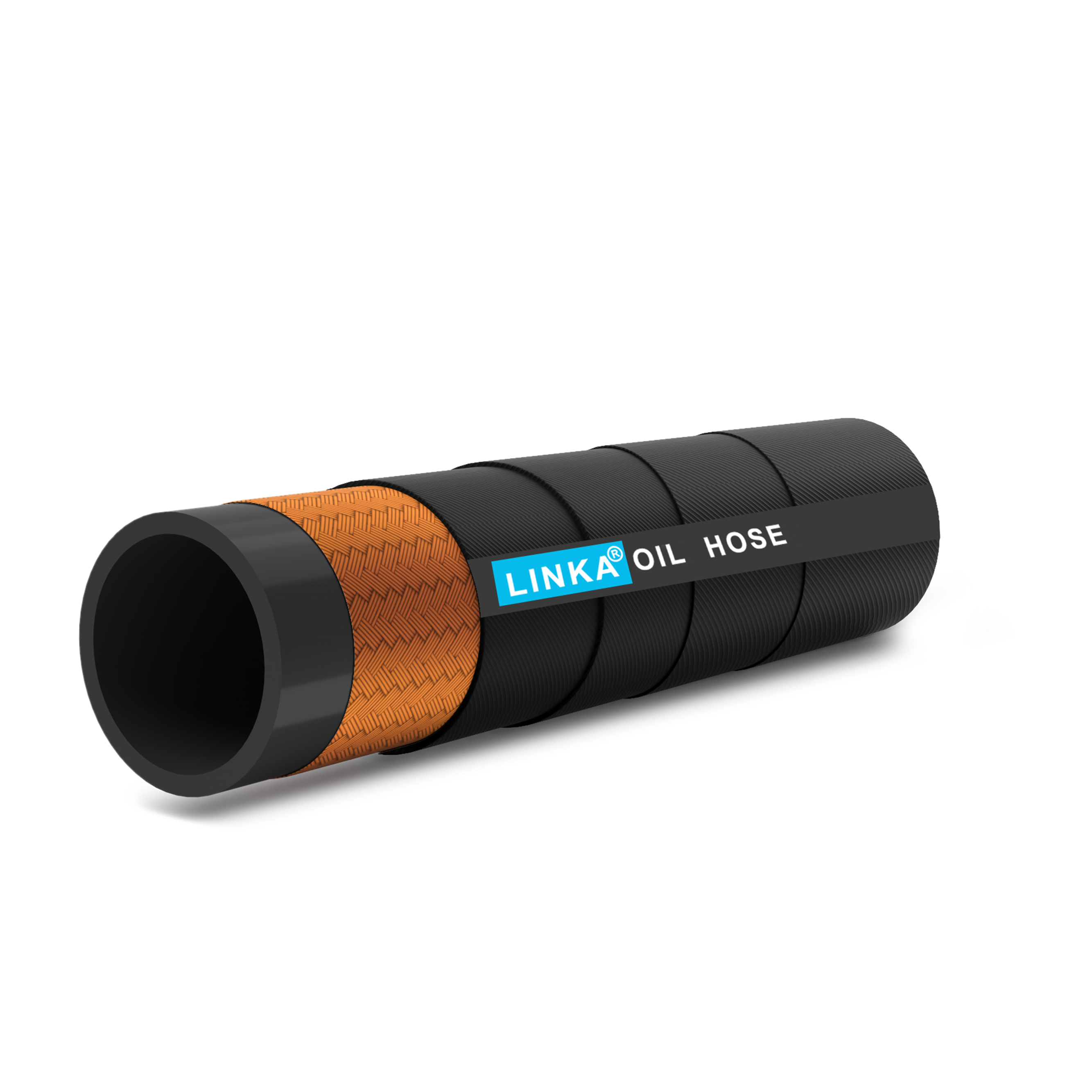

Os produtos à base de petróleo degradam rapidamente a borracha EPDM padrão, fazendo com que ela inche, amoleça e, eventualmente, rompa. Para combater esse ataque químico, uma mangueira de sucção de óleo utiliza um tubo interno especializado em nitrila (NBR). Isso proporciona resistência excepcional a combustíveis e lubrificantes. A utilização deste material específico mantém os fluidos hidráulicos livres de contaminação por partículas de borracha, protegendo assim bombas e válvulas caras da planta contra desgaste por fricção interna.
Quando o processo de fabricação envolve a transferência de materiais abrasivos secos, a borracha padrão se desgasta rapidamente. Construída em poliuretano altamente durável, uma mangueira de duto de PU oferece extrema flexibilidade e resistência superior à abrasão. O poliuretano lida com o atrito significativamente melhor do que os elastômeros tradicionais. Isso o torna a escolha ideal para coleta de pó CNC, extração de fumos e movimentação de meios abrasivos, como lascas de madeira ou pellets de plástico, sem desgastar a parede do tubo.
Em uma planta de grande volume, uma falha na mangueira raramente é um incidente isolado; desencadeia um efeito dominó. Considere um cenário em que uma linha hidráulica econômica rompe em uma máquina de moldagem por injeção primária. A perda de fluido para a máquina instantaneamente. O plástico atualmente no molde endurece e fica estragado. Derramamentos de óleo perigoso no chão, exigindo limpeza especializada. Toda a célula de produção fica paralisada por horas enquanto um substituto é adquirido e instalado.
Para mitigar esses riscos, os gerentes de fábrica devem compreender as causas profundas das falhas prematuras:
Incompatibilidade Química: O direcionamento de solventes agressivos através de um tubo de borracha padrão faz com que o revestimento interno se deslamine e obstrua os filtros a jusante.
Picos de pressão: Exceder a pressão máxima de trabalho – mesmo que por uma fração de segundo durante o fechamento da válvula – estica e enfraquece permanentemente a trança de reforço.
Abrasão Externa: Arrastar linhas através de pisos de concreto abrasivos expõe o fio de aço interno à umidade, causando ferrugem rápida e ruptura estrutural.
Degradação térmica: Fluidos operacionais em temperaturas acima da classificação do elastômero literalmente cozem a borracha, tornando-a quebradiça e altamente propensa a rachar sob vibração.
Para padronizar o processo de seleção e garantir a eficiência ideal da produção, os engenheiros de manutenção seniores contam com o método STAMPED. Esta lista de verificação sistemática garante que todos os parâmetros técnicos sejam avaliados antes da instalação.
S - Tamanho: A vazão determina o diâmetro interno (ID). Um ID subdimensionado cria fricção de fluido e quedas de pressão. O diâmetro externo (OD) é igualmente crítico ao passar linhas através de anteparas apertadas de máquinas ou fixá-las com grampos.
T - Temperatura: Deve-se levar em conta duas métricas distintas: a temperatura do fluido interno e a temperatura ambiente da planta. O calor extremo amolece a borracha, diminuindo sua capacidade de pressão, enquanto as temperaturas congelantes a tornam quebradiça.
A - Aplicação: Qual é o ambiente de trabalho exato? As considerações incluem flexão mecânica contínua, condições de vácuo ou requisitos de roteamento que exigem um raio de curvatura mínimo (MBR) apertado.
M - Material: O tubo interno deve ser quimicamente compatível com o meio. Por exemplo, combinar petróleo com nitrilo ou pó abrasivo com poliuretano.
P - Pressão: O conjunto deve possuir classificação de Pressão Máxima de Trabalho igual ou superior à pressão máxima do sistema, incluindo picos hidráulicos previstos.
E - Extremidades: Um sistema de fluido é tão confiável quanto suas conexões. Selecionar o acoplamento correto (came e ranhura, flangeado, NPT) e fixá-lo com uma crimpagem de fábrica evita rupturas catastróficas.
D - Entrega: Abrange requisitos de teste, certificações do setor (como conformidade com FDA ou ISO) e o cronograma de entrega necessário para atender cronogramas rígidos de paradas de manutenção.
Mesmo equipamentos premium requerem cuidados proativos. A implementação de um protocolo de manutenção padronizado estende o ciclo de vida dos sistemas de transferência de fluidos, maximizando o retorno do investimento e mantendo as operações tranquilas. Por exemplo, a padronização de uma mangueira de borracha multifuncional confiável para aplicações não críticas em plantas reduz a confusão de estoque e garante que as equipes de manutenção sempre tenham a substituição certa em mãos.
Realize inspeções visuais de rotina: Caminhe pelo chão de fábrica semanalmente. Procure por tampas rachadas, fios trançados expostos, dobras ou fluido escorrendo perto dos colares de crimpagem.
Evite dobras e torções: Nunca force uma dobra além do raio de curvatura mínimo especificado pelo fabricante. Torcer uma linha durante a instalação tensiona severamente a camada de reforço, reduzindo sua capacidade de pressão em até 50%.
Implemente o armazenamento adequado: Quando não estiver em uso, drene os fluidos e armazene as bobinas em racks de parede dedicados. Mantenha-os longe da luz solar direta, de motores elétricos geradores de ozônio e de calor extremo para evitar o envelhecimento prematuro da borracha.
Monitore os manômetros: certifique-se de que as pressões operacionais permaneçam dentro dos limites especificados, prestando muita atenção aos picos hidráulicos durante a inicialização do equipamento.
Mantenha um cronograma de substituição: não espere por uma ruptura. Utilize dados do ciclo de vida para substituir componentes antigos de forma proativa durante o tempo de inatividade programado da fábrica.
Olhando para as tendências recentes de produção, o setor está a passar por uma grande mudança em direção à manutenção preditiva e à dinâmica de fluidos energeticamente eficientes. Analistas do setor observam que as fábricas modernas estão se afastando agressivamente das substituições reativas, adotando, em vez disso, protocolos de fabricação inteligentes para proteger suas margens.
Os revestimentos de fluoropolímero de alta tecnologia (como PTFE) são cada vez mais especificados para lidar com flutuações extremas de temperatura e solventes agressivos. Isto se alinha perfeitamente com o esforço da indústria por ambientes com vazamento zero e menor impacto ambiental. Além disso, a integração de sensores IoT em sistemas de roteamento de fluidos está se tornando uma realidade. Mangueiras inteligentes equipadas com fios sensores condutivos permitem que as equipes de manutenção monitorem a fadiga dos fios internos e os picos de pressão em tempo real. Esta abordagem baseada em dados evita diretamente explosões inesperadas, complementando perfeitamente os objetivos globais de sustentabilidade e excelência operacional.
Selecionar o equipamento de transferência de fluidos correto melhora fundamentalmente a eficiência da sua planta. Esses conduítes não são meros componentes de segundo plano; eles são ativos essenciais que evitam tempos de inatividade dispendiosos, otimizam o desempenho das máquinas e mantêm sua força de trabalho protegida contra explosões perigosas. A seleção adequada, combinada com a manutenção proativa, prolonga a vida útil do equipamento e reduz os custos operacionais a longo prazo.
Audite hoje mesmo seus sistemas atuais de roteamento de fluidos para identificar vulnerabilidades estruturais. Ao atualizar para materiais específicos da aplicação e adotar tecnologias modernas de transferência de fluidos, você pode garantir operações diárias mais suaves. Avalie seus requisitos específicos de pressão e produtos químicos e obtenha os produtos certos para proteger os resultados financeiros de suas instalações.
Os intervalos de substituição dependem inteiramente da aplicação, do ciclo de trabalho e do ambiente operacional. Linhas hidráulicas de alta pressão ou conduítes de transferência de produtos químicos agressivos podem exigir substituição anual para manter padrões de segurança rigorosos. Por outro lado, uma linha pneumática padrão pode funcionar de forma confiável por vários anos. Inspeções visuais consistentes e adesão aos registros de manutenção preditiva devem ditar o cronograma exato de substituição.
Geralmente, não. Embora a borracha EPDM multiuso tenha um desempenho excepcionalmente bom para ar, água e produtos químicos agrícolas suaves, os produtos à base de petróleo fazem com que os compostos de borracha padrão inchem, amoleçam e se degradem rapidamente. Para segurança e eficiência operacional, você deve usar uma variante dedicada de transferência de óleo projetada com tubo interno de nitrila (NBR).
As explosões catastróficas são mais comumente causadas por picos de pressão do sistema que excedem a classificação máxima de pressão de trabalho do conjunto. Outros culpados frequentes incluem abrasão externa severa que compromete o reforço do fio, instalação inadequada de acessórios de extremidade ou utilização de material quimicamente incompatível com o fluido interno.
O poliuretano (PU) é projetado especificamente para alta resistência à abrasão. É significativamente mais leve e flexível do que a borracha padrão, tornando muito mais fácil passar por máquinas CNC complexas. Sua resistência superior ao atrito interno o torna a escolha ideal para o fluxo contínuo e em alta velocidade de materiais abrasivos secos, como serragem, plásticos e aparas de metal.
O dimensionamento é determinado principalmente pela vazão e velocidade necessárias do seu sistema específico. A utilização de um diâmetro interno (DI) muito pequeno causará atrito do fluido, resultando em quedas de pressão significativas e diminuição da eficiência do maquinário. Os engenheiros normalmente recorrem aos nomogramas fluidodinâmicos para calcular o ID exato necessário para manter a pressão ideal do sistema sem sobrecarregar as bombas da instalação.
