Uma única falha no transporte de fluidos em máquinas pesadas raramente termina apenas com uma poça de óleo. Em ambientes industriais dinâmicos, uma linha rompida pode provocar quedas catastróficas de equipamentos, injetar fluidos altamente tóxicos nos operadores e interromper linhas de produção inteiras. Isso se traduz diretamente em milhares de dólares em tempo de inatividade não programado. O sistema de energia fluida atua como a força vital absoluta do seu equipamento. Sua integridade depende inteiramente da especificação adequada dos componentes.
Apesar destes riscos elevados, os gestores de compras e os técnicos de manutenção encontram-se frequentemente sobrecarregados. A complexa matriz de classificações de pressão, padrões regionais de fabricação e fatores ambientais diferenciados pode ser difícil de navegar. Sem uma abordagem de engenharia estruturada, a seleção de uma peça de reposição muitas vezes se transforma em suposições perigosas.
Este guia abrangente desmistifica especificações técnicas complexas e compara benchmarks globais de fabricação. Ao compreender a física subjacente da energia fluida e aderir às estruturas estabelecidas da indústria, os operadores podem selecionar com segurança os componentes exatos necessários. Essa precisão maximiza o tempo de atividade do maquinário, protege sua força de trabalho e garante um maior retorno sobre investimentos de capital.
Métricas Contínuas vs. Destrutivas: Sempre dimensione seu sistema com base nos limites máximos de operação contínua. Tenha em mente o fator de segurança 4:1, padrão da indústria, estritamente como um buffer de emergência, nunca como uma meta operacional.
As diferenças estruturais são importantes: reconhecer a lacuna de engenharia entre as especificações tradicionais norte-americanas e os padrões EN/DIN europeus para serviços pesados é fundamental para aplicações de alto impulso.
A mudança para pressão constante: A gestão moderna de frotas depende cada vez mais de soluções de pressão constante. Isso garante roteamento mais fácil, inventário simplificado e desempenho consistente em todos os diâmetros internos.
Realidades Ambientais: A saída do sistema é apenas uma variável. Extremos de temperatura ambiente, compatibilidade química e estresse mecânico de roteamento determinam, em última análise, a verdadeira vida útil operacional de sua montagem.
Compra objetiva: a implementação da estrutura STAMPED infalível garante sempre decisões de compra objetivas e baseadas em dados.
Antes de mergulhar em gráficos técnicos complexos, devemos estabelecer uma compreensão básica da arquitetura de transporte de fluidos. Ao contrário da tubulação industrial padrão, esses componentes são vasos de pressão multicamadas altamente projetados. Eles são projetados especificamente para transmitir força mecânica sob condições extremas.
Para suportar imensas forças internas, uma montagem padrão é construída utilizando três camadas primárias. O tubo interno, normalmente composto de elastômeros sintéticos especializados como o nitrilo, deve resistir à degradação química dos fluidos que transporta. Envolver este tubo é a camada de reforço. Geralmente é um fio de aço de alta resistência trançado ou espiralado, servindo como espinha dorsal estrutural. Finalmente, uma cobertura externa sintética durável protege o fio interno de riscos ambientais, como pedras irregulares, exposição ao ozônio e degradação ultravioleta.
Selecionar uma classificação de pressão inadequada é uma enorme responsabilidade financeira e de segurança. Quando uma montagem tem classificação inferior à saída da máquina, o fio de aço interno se estende além do seu ponto de escoamento e fadiga rapidamente. Em termos práticos, um vazamento sob alta pressão pode cortar luvas de couro pesadas como um bisturi. Para operadores e gestores de frota, dominar estas classificações traduz-se diretamente em menores custos de manutenção preventiva, redução de despesas com substituição de fluidos e um ambiente de trabalho drasticamente mais seguro.
Um dos erros mais perigosos na manutenção do sistema é a interpretação incorreta das métricas de pressão. Confundir limites operacionais contínuos com pontos de falha de laboratório leva inevitavelmente a falhas mecânicas prematuras. Do ponto de vista da engenharia, esses dois números servem a propósitos totalmente diferentes.
A pressão de trabalho é a força interna contínua máxima absoluta que o conjunto foi projetado para suportar com segurança durante as operações diárias. Ao avaliar o catálogo de um fabricante, este é o número mais importante a ser identificado. A saída máxima do sistema do seu maquinário, incluindo as configurações da válvula de alívio, nunca deve exceder este limite declarado. Operar mesmo um pouco acima deste limite acelera a fadiga do metal nos fios de reforço. Com o tempo, esses danos microscópicos aumentam, reduzindo drasticamente a vida útil do componente e anulando qualquer garantia do fabricante.
Por outro lado, a pressão de ruptura representa uma métrica de teste destrutivo. É a força máxima absoluta que uma montagem pode suportar em um ambiente de laboratório controlado antes que sua integridade estrutural falhe completamente e se rompa.
A indústria de energia fluida depende universalmente de um fator de segurança estrito de 4:1 para aplicações padrão. Isto significa que o ponto de falha foi projetado para ser exatamente quatro vezes maior que o limite de operação contínua. Por exemplo, se um componente for classificado para 3.000 PSI, ele sobreviveu a testes de laboratório de até 12.000 PSI. Esta enorme reserva existe apenas para proteger os operadores contra anomalias sistémicas imprevisíveis. Você nunca deve empurrar intencionalmente um sistema para perto desse limite destrutivo.
As máquinas industriais raramente operam em estado estático. São ambientes altamente dinâmicos e sujeitos a choques mecânicos repentinos. Quando cargas pesadas caem repentinamente ou válvulas direcionais se fecham, o sistema sofre um violento pico de pressão, comumente conhecido como efeito de golpe de aríete. Esses surtos de microssegundos podem facilmente empurrar as forças internas muito além da saída operacional normal. Os engenheiros devem considerar ambientes dinâmicos selecionando uma classificação que acomode confortavelmente esses picos temporários sem prejudicar a margem crítica de segurança.
Garantir a peça de reposição correta exige que o componente corresponda aos requisitos regionais ou originais do fabricante do equipamento. A navegação pelos padrões globais de fabricação garante conexões seguras, taxas de fluxo adequadas e segurança operacional geral.
A Society of Automotive Engineers estabeleceu o padrão fundamental J517, que continua sendo uma referência dominante na fabricação norte-americana. A tradicional série de mangueiras hidráulicas SAE 100R abrange um amplo espectro de tipos de construção, desde designs trançados de fio único até configurações de múltiplos fios. Tomemos como exemplo a especificação padrão SAE 100R2AT. Uma característica definidora desses padrões tradicionais é que a capacidade de pressão normalmente diminui à medida que o diâmetro interno aumenta. Uma linha de um quarto de polegada pode suportar 5.800 PSI, mas uma linha de uma polegada com exatamente a mesma especificação cai significativamente para 2.400 PSI. Esta escala variável exige que os responsáveis pelas compras verifiquem meticulosamente as tabelas de dimensionamento para cada substituição individual.

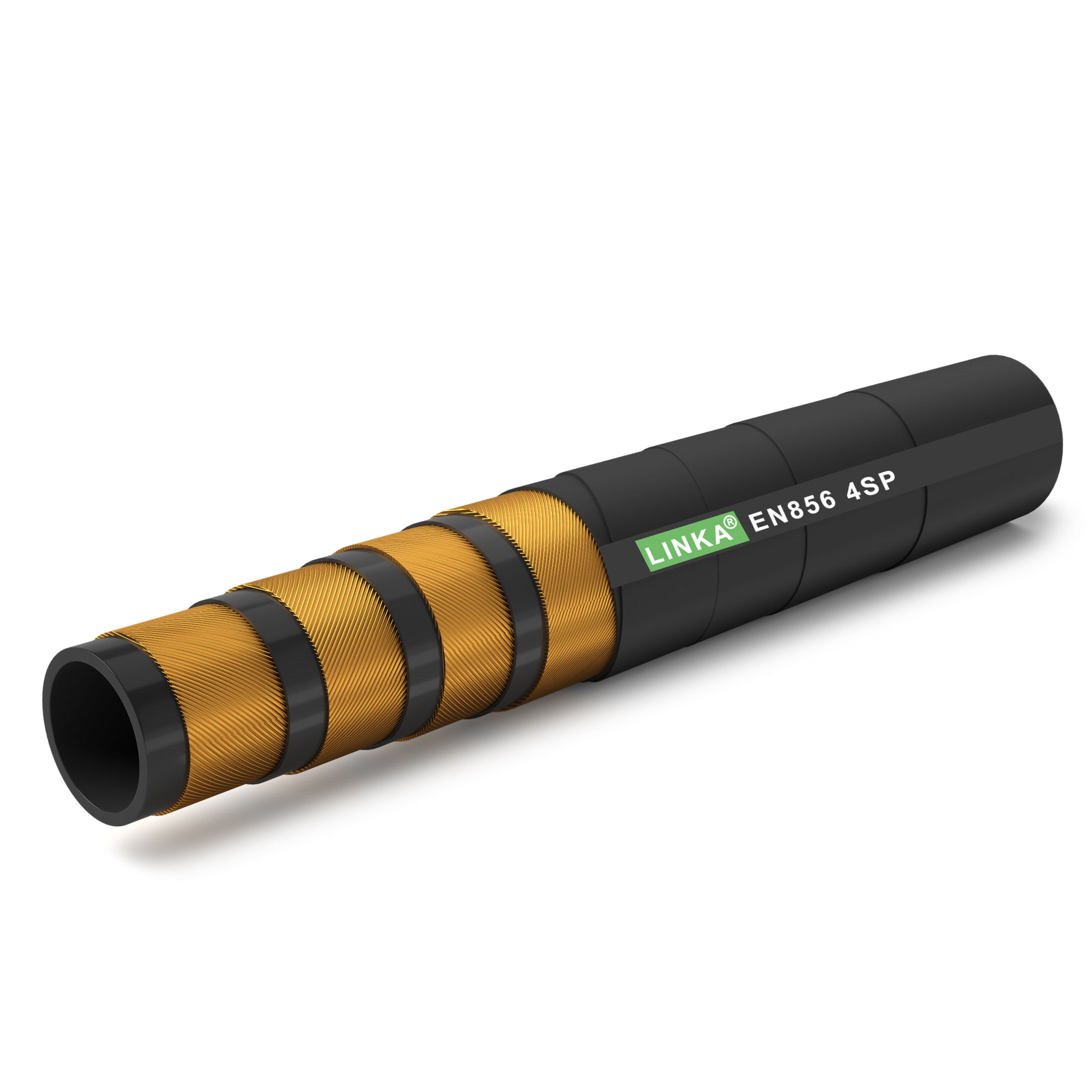

Para aplicações extremamente pesadas, as normas europeias EN 856 e DIN são amplamente preferidas. Esta norma rege a construção da mangueira espiral 4SP 4SH , que abandona as tradicionais tranças tecidas em favor de quatro camadas de fio de aço de alta resistência enroladas em direções espirais alternadas. Esta construção em espiral avançada minimiza o atrito interno do fio durante pulsos de pressão agressivos. Como os fios deslizam em vez de esfregar uns contra os outros, essas linhas suportam facilmente pressões contínuas superiores a 6.000 PSI. Eles são a escolha definitiva para máquinas de ultra-alta pressão e alto impulso, como escavadeiras de mineração, acionamentos hidrostáticos e equipamentos de movimentação de terras em grande escala.
Para agilizar a engenharia e o gerenciamento de estoques, o setor de energia fluida adotou fortemente os padrões ISO 18752. Esta estrutura moderna classifica os componentes por desempenho e capacidade de pressão, em vez de métodos de construção específicos. A moderna mangueira hidráulica R19 exemplifica perfeitamente esta evolução. Seu principal triunfo de engenharia é manter exatamente o mesmo limite máximo de operação, independentemente do diâmetro interno. Esteja você roteando uma linha piloto compacta de um quarto de polegada ou uma enorme linha de retorno principal de uma polegada, a classificação de 4.000 PSI permanece constante. Isto simplifica drasticamente o processo de seleção e reduz o risco de erros perigosos de instalação.
| Aplicação ideal de | perfil de pressão | de construção típica | de tipo padrão |
|---|---|---|---|
| Série SAE 100R | Aço trançado de 1 a 2 fios | Variável. A pressão cai à medida que o diâmetro aumenta. | Equipamentos industriais em geral, agricultura, sistemas padrão de energia fluida. |
| EN 856 4SP/4SH | Aço espiral alternado de 4 fios | Pressão ultra-alta. Resistência de impulso excepcional. | Construção pesada, escavadeiras de mineração, acionamentos hidrostáticos de alto impacto. |
| ISO 18752/R19 | Trançado ou espiral dependendo do tamanho | Pressão constante em todos os diâmetros internos. | Gestão moderna de frota, rotas compactas, controle de estoque simplificado. |
Olhando para o cenário mais amplo de energia fluida, os fabricantes de equipamentos estão constantemente pressionando por maior densidade de energia. As máquinas modernas estão se tornando mais compactas, exigindo que sistemas hidráulicos forneçam uma força imensa em espaços físicos incrivelmente reduzidos. Esta tendência força os componentes de transporte de fluidos a lidar com níveis de pressão sem precedentes sem aumentar os seus diâmetros externos. Linhas mais grossas simplesmente não conseguiriam passar pelos chassis estreitos das máquinas modernas de minicarregadeiras e escavadeiras compactas.
Além disso, a indústria está testemunhando uma mudança significativa em direção a lubrificantes e fluidos hidráulicos sintéticos ambientalmente aceitáveis. Embora esses fluidos protejam o meio ambiente em caso de derramamento, eles podem ser altamente agressivos com os compostos de borracha tradicionais. Como resultado, os químicos de polímeros estão desenvolvendo materiais altamente avançados para tubos internos. Ao utilizar misturas especializadas de borracha termoplástica e sintética, as linhas modernas oferecem resistência química superior, mantendo a flexibilidade em temperaturas extremas.
Embora a resistência estrutural determine a capacidade máxima de um componente, o ambiente circundante determina a sua taxa de sobrevivência real. Ignorar as realidades operacionais levará a falhas prematuras, independentemente de quão robustas as especificações iniciais pareçam no papel.
O estresse térmico ataca os sistemas fluidos em duas frentes distintas. Imagine uma carregadeira pesada operando em uma pedreira ensolarada. A camisa externa é submetida ao intenso calor ambiente e aos raios UV diretos, enquanto o tubo interno é simultaneamente atingido por óleo hidráulico escaldante. O calor extremo faz com que os polímeros elastoméricos curem prematuramente, causando endurecimento, rachaduras e eventuais vazamentos. Por outro lado, as operações de inverno abaixo de zero fazem com que a borracha padrão se torne quebradiça. Isto aumenta drasticamente a probabilidade de a tampa quebrar quando a máquina se articula.
O material do tubo interno deve ser cientificamente compatível com o fluido específico que percorre o sistema. Os equipamentos industriais utilizam vários meios, incluindo óleos padrão à base de petróleo, fluidos sintéticos resistentes ao fogo e misturas de água e glicol. Se um fluido incompatível for introduzido, o tubo interno irá degradar-se, inchar ou dissolver-se rapidamente. Essa decomposição química não apenas destrói a própria linha, mas também libera partículas abrasivas de borracha diretamente em bombas caras e válvulas de precisão.
Cada linha fabricada apresenta um raio de curvatura mínimo estrito. Este é o arco mais estreito que pode alcançar sem sofrer comprometimento estrutural. Quando uma linha é dobrada com mais força do que a classificação designada, a curva externa do reforço de arame se estica perigosamente, enquanto a curva interna é esmagada. Esta distorção mecânica restringe o fluxo do fluido, gera excesso de calor através do atrito e cria um ponto fraco altamente localizado, sujeito a explosões violentas.
Para eliminar suposições e garantir a seleção precisa dos componentes, os profissionais do setor contam com a estrutura STAMPED. A aplicação desta lista de verificação padronizada garante que todas as variáveis operacionais sejam abordadas antes da montagem.
Tamanho: Meça o diâmetro interno para obter a velocidade adequada do fluido, o diâmetro externo para garantir a folga de roteamento e o comprimento total exato do conjunto.
Temperatura: Identifique o calor máximo do fluido interno e os extremos ambientais que o maquinário enfrentará.
Aplicação: Defina o ambiente de trabalho. A montagem enfrentará abrasão física severa, flexão constante ou ângulos de roteamento apertados?
Material: Verifique se o composto do tubo interno é completamente compatível quimicamente com o fluido hidráulico específico do sistema.
Pressão: Certifique-se de que o limite de operação contínua seja igual ou exceda a saída máxima do sistema, contabilizando picos de surto dinâmicos.
Extremidades: Selecione os acoplamentos de aço apropriados, tipos de rosca como NPT, JIC ou ORFS e métodos de vedação para garantir uma conexão mecânica sem vazamentos.
Entrega: determine requisitos de teste específicos, como testes de prova, padrões de embalagem e prazos de entrega necessários para manter suas instalações funcionando.
Implementar um cronograma rigoroso de manutenção preventiva é a defesa mais eficaz contra falhas catastróficas de equipamentos. Os gestores de frotas devem treinar os seus técnicos para identificar indicadores sutis de fadiga de metal e borracha.
As linhas de alta pressão raramente rompem sem apresentar sinais de alerta. As auditorias visuais de rotina devem procurar ativamente por abrasão severa da cobertura. Se a borracha externa for removida e o reforço de aço ficar exposto, a umidade ambiente enferrujará rapidamente o fio, destruindo sua resistência à tração. Além disso, o inchaço ou formação de bolhas localizadas na camisa indicam que o tubo interno já se rompeu, permitindo que o fluido vaze para a camada de reforço. Finalmente, qualquer vazamento ou acúmulo de óleo ao redor das extremidades dobradas sugere que o selo mecânico está degradado e requer substituição imediata.
As máquinas de alta utilização devem passar por inspeções visuais diariamente, complementadas por auditorias mecânicas abrangentes a cada poucas centenas de horas de operação. Em ambientes altamente abrasivos, como silvicultura ou mineração, os operadores devem instalar acessórios de proteção de forma proativa. Mangas de abrasão de nylon, proteções espirais de aço ou mangas de silicone contra incêndio atenuam drasticamente os danos externos. É importante ressaltar que os padrões de segurança determinam que os técnicos nunca devem misturar e combinar mangueiras e conexões de fabricantes diferentes. Tolerâncias de crimpagem incompatíveis levam inevitavelmente a rupturas perigosas.
Selecionar o componente correto para transporte de fluidos é uma disciplina de engenharia precisa. Você deve equilibrar cuidadosamente os limites operacionais contínuos com os padrões de fabricação reconhecidos globalmente. Como ambientes industriais severos testarão implacavelmente seus equipamentos diariamente, ignorar estruturas estabelecidas como o método STAMPED inevitavelmente leva a falhas de máquinas perigosas e financeiramente devastadoras.
Nunca economize nessas classificações críticas. Reserve um tempo para auditar seus sistemas hidráulicos atuais, identificar sinais de desgaste e priorizar componentes certificados e de alta qualidade em vez de alternativas de baixo custo. Pronto para atualizar seu sistema de energia fluida? Pare de depender de suposições e garanta a estabilidade operacional de longo prazo que sua força de trabalho merece. Avalie hoje mesmo os requisitos de seu maquinário e obtenha as especificações de engenharia exatas que você precisa na HoseBiz para manter suas linhas de produção em movimento com segurança e eficiência.
Absolutamente não. Esta métrica é estritamente um ponto de falha laboratorial usado para estabelecer uma margem de segurança de emergência. Para garantir a segurança do operador e a longevidade dos componentes, você só deve operar o sistema dentro ou abaixo do limite de operação contínua declarado pelo fabricante.
A seleção de um diâmetro interno muito pequeno restringe o fluxo de fluido, o que causa graves quedas de pressão, gera calor sistêmico excessivo e força as bombas a trabalharem mais, levando a falhas mecânicas prematuras. Por outro lado, um diâmetro muito grande reduz a velocidade do fluido, causando tempos de resposta lentos da máquina e criando dificuldades de roteamento desnecessárias devido ao diâmetro externo volumoso.
A série SAE 100R abrange uma ampla gama de construções trançadas e espirais, onde a capacidade de pressão geralmente diminui à medida que a linha fica mais larga. Em contraste, as especificações EN 4SP e 4SH são projetadas especificamente com uma construção em espiral de quatro fios para serviços pesados. Eles são projetados explicitamente para lidar com ambientes de ultra-alta pressão e alto impulso comumente encontrados em máquinas industriais pesadas.
Ao contrário dos projetos tradicionais, onde as classificações de pressão caem à medida que o diâmetro aumenta, a especificação R19 fornece exatamente o mesmo limite máximo de operação em todos os tamanhos de diâmetro interno. Essa classificação uniforme simplifica muito o processo de seleção de engenharia e agiliza o estoque de reposição para grandes frotas.
Exceder a temperatura nominal máxima amolece o tubo interno elastomérico e a tampa externa, o que reduz drasticamente a integridade estrutural de todo o conjunto. Ao operar em temperaturas extremas, a capacidade efetiva de pressão de trabalho da linha diminui, o que significa que um pico de pressão que normalmente é seguro pode facilmente causar uma explosão em um sistema superaquecido.
Uma queda de pressão ocorre devido ao atrito interno do fluido à medida que o óleo passa pelo conjunto. Se o diâmetro interno for muito estreito ou a fresagem for excessivamente longa, a máquina perde eficiência mecânica. O sistema é então forçado a consumir mais energia para realizar a mesma tarefa, o que gera excesso de calor e acelera o desgaste dos componentes.
Os intervalos de substituição dependem muito das condições específicas de trabalho, incluindo frequência do ciclo de pressão, exposição aos raios UV e temperaturas extremas. No entanto, a maioria dos cronogramas de manutenção preventiva industrial recomenda a substituição de conjuntos de alto uso a cada um ou dois anos, ou imediatamente se qualquer dano visual, abrasão ou vazamento for detectado durante as inspeções de rotina.
