Os sistemas hidráulicos alimentam tudo, desde máquinas industriais a equipamentos de construção. No centro desses sistemas estão mangueiras hidráulicas , que transportam fluido pressurizado para atuadores, motores e válvulas. Para que um sistema hidráulico funcione com segurança e eficiência, a seleção do tamanho da mangueira hidráulica correta é crítica. O uso de uma mangueira de tamanho incorretamente pode levar ao aumento da perda de pressão, falha da mangueira ou desempenho reduzido da máquina.
Neste guia detalhado, explicaremos como as mangueiras hidráulicas são dimensionadas , analisaremos os padrões de dimensionamento comuns, exploraram parâmetros essenciais e fornecer comparações de dados que ajudam os engenheiros e técnicos a tomar decisões informadas. Esteja você projetando um novo sistema ou substituindo mangueiras antigas, este guia fornece o conhecimento necessário.
O dimensionamento da mangueira hidráulica envolve vários parâmetros -chave que trabalham juntos para determinar como uma mangueira se apresenta em aplicações hidráulicas específicas. Os fatores mais importantes a considerar incluem:
Diâmetro interno (id)
Diâmetro externo (OD)
Comprimento da mangueira
Espessura da parede
Classificação de pressão
Compatibilidade da taxa de fluxo
Tamanho e tipo de montagem
O dimensionamento incorreto pode levar a quedas de pressão , taxas de fluxo reduzidas e até explosões de mangueira . É por isso que entender as convenções de dimensionamento e a terminologia é essencial.
Existem dois padrões principais de dimensionamento usados no setor: o sistema de tamanho de traço e o padrão ISO 18752 .
O tamanho do painel é um método padrão da indústria para descrever o diâmetro interno (ID) de uma mangueira hidráulica nos anos dezesseis de uma polegada. Por exemplo:
| Tamanho do painel | Diâmetro interno (polegadas) | Diâmetro interno (mm) |
|---|---|---|
| -2 | 1/8 ' | 3,2 mm |
| -4 | 1/4 ' | 6,3 mm |
| -6 | 3/8 ' | 9,5 mm |
| -8 | 1/2 ' | 12,7 mm |
| -10 | 5/8 ' | 15,9 mm |
| -12 | 3/4 ' | 19,1 mm |
| -16 | 1 ' | 25,4 mm |
| -20 | 1-1/4 ' | 31,8 mm |
| -24 | 1-1/2 ' | 38,1 mm |
| -32 | 2 ' | 50,8 mm |
Entender o tamanho do painel é crucial para técnicos e engenheiros ao combinar mangueiras com os acessórios e conectores corretos.
A ISO 18752 padrão simplifica a seleção de mangueiras, classificando as mangueiras com base na pressão operacional máxima e no teste de impulso . Ele enfatiza a seleção baseada em desempenho sobre os critérios baseados em tamanho. As mangueiras ISO 18752 são categorizadas em:
Padrão (a, b, c)
Compact (AC, BC, CC)
Alto desempenho (D, DC)
Cada classificação inclui tamanhos de mangueira que correspondem às expectativas de desempenho global . Enquanto o tamanho do painel ainda é amplamente utilizado, a ISO 18752 é cada vez mais adotada nos mercados hidráulicos globais.
Vamos explorar os parâmetros de dimensionamento da mangueira hidráulica mais importantes e como eles afetam o desempenho:
O diâmetro interno determina quanto fluido pode passar através da mangueira. Se a mangueira hidráulica tiver um diâmetro muito pequeno, cria pressão nas costas e reduz o desempenho do sistema. Por outro lado, uma mangueira muito grande pode ser cara , volumosa e desnecessária.
A capacidade de fluxo de uma mangueira aumenta exponencialmente com o diâmetro. Por exemplo:
| Id ID ID | Taxa de fluxo a 10 ft/s (gpm) |
|---|---|
| 1/4 ' | 4 gpm |
| 1/2 ' | 13 GPM |
| 1 ' | 52 GPM |
Combinar adequadamente o ID com o requisito de fluxo do sistema garante transferência eficiente de fluidos.
O diâmetro externo afeta a forma como a mangueira se encaixa em áreas de instalação apertadas . Embora o OD não afete o fluxo, ele desempenha um papel crítico no roteamento , de acessórios de grampos e resistência à abrasão.
A espessura da parede é derivada da diferença entre o OD e o ID. Uma parede mais espessa geralmente significa uma classificação de pressão mais alta , mas pode reduzir a flexibilidade.
Ao dimensionar as mangueiras hidráulicas , o comprimento é crucial para os cálculos de roteamento e pressão. Mangueiras mais longas podem introduzir:
Queda de pressão devido ao atrito
Atraso na resposta do sistema
Aumento do risco de torção
As práticas recomendadas sugerem a adição de folga (normalmente 5 a 10%) para acomodar movimento, vibração e expansão térmica.
Toda mangueira hidráulica tem uma pressão máxima de trabalho e pressão de explosão . Estes são afetados pelo material da mangueira, camadas de reforço e diâmetro. O excesso de pressão de uma mangueira leva a falhas prematuras ou explosões perigosas.
Use a regra do fator de segurança 4 para 1 : se a pressão de explosão de uma mangueira for de 16.000 psi, a pressão máxima de trabalho não deve ser superior a 4.000 psi.
A velocidade de fluxo afeta a seleção da mangueira. Quanto maior a velocidade, mais fluxo turbulento e geração de calor , o que reduz a vida útil da mangueira.
Velocidades máximas de fluxo recomendadas:
Linhas de pressão: 15–25 pés/s
Linhas de retorno: 10–15 ft/s
Linhas de sucção: 2–4 ft/s
A perda de atrito aumenta com menor ID e comprimentos de mangueira mais longos, portanto, o dimensionamento adequado garante a eficiência ideal do sistema.
As mangueiras hidráulicas podem ser reforçadas com:

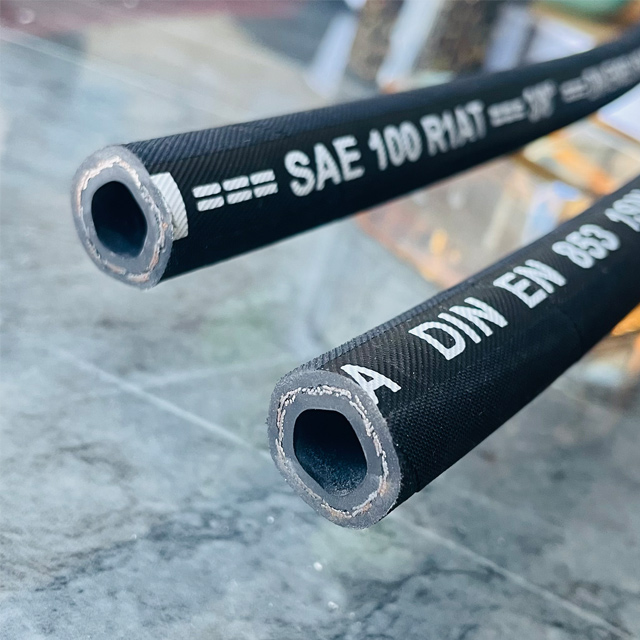

Fio trançado (1 fio, 2 fios)
Fio em espiral (4 fios, 6 fios)
Reforço têxtil para aplicações de baixa pressão
O reforço afeta a capacidade de pressão e a flexibilidade . Mangueiras de diâmetro maior geralmente precisam de reforço multiral para lidar com pressões mais altas do sistema.
Para simplificar o processo, aqui está um guia passo a passo para dimensionar mangueiras hidráulicas :
| Ação | Ação | Objetivo |
|---|---|---|
| 1 | Determine a taxa de fluxo (gpm ou l/min) | Para estimar o ID necessário |
| 2 | Medir ou calcular o comprimento da mangueira | Para cálculos de queda de pressão |
| 3 | Identifique a pressão do sistema | Para escolher a classificação de pressão da mangueira correta |
| 4 | Combine o tamanho do painel à taxa de fluxo | Use tabela de tamanho de painel |
| 5 | Verifique a compatibilidade com os acessórios | Evite vazamentos ou incompatibilidades |
| 6 | Avalie o ambiente de instalação | Temperatura, abrasão, vibração |
Se o seu sistema hidráulico exigir 20 gpm a 2.500 psi, você provavelmente escolherá uma mangueira -10 (5/8 ') ou -12 (3/4 ') com reforço em espiral de 2 fios ou em espiral , classificado para pelo menos 3.000 psi.
O dimensionamento adequado da mangueira não para na mangueira. Os acessórios da mangueira hidráulica devem corresponder ao tipo de rosca , do diâmetro interno e classificação de pressão da mangueira. Os estilos de ajuste comum incluem:
JIC (Conselho Conjunto da Indústria)
NPT (fios nacionais de tubulação)
BSP (British Standard Pipe)
ORFs (vedação de face o-ring)
O uso do ajuste errado pode resultar em vazamentos, ejeção de mangueira ou ineficiência do sistema.
Esta tabela de comparação ajuda a visualizar a relação entre o tamanho da mangueira e a taxa máxima de fluxo recomendada :
| Tamanho do | painel ID da mangueira (polegada) | A taxa de fluxo recomendada (GPM) | Classificação máxima de pressão (PSI) |
|---|---|---|---|
| -4 | 1/4 ' | Até 4 | 5.000 |
| -6 | 3/8 ' | Até 8 | 4.000 |
| -8 | 1/2 ' | Até 12 | 3.500 |
| -10 | 5/8 ' | Até 16 | 3.000 |
| -12 | 3/4 ' | Até 24 | 2.500 |
| -16 | 1 ' | Até 50 | 2.000 |
| -20 | 1-1/4 ' | Até 70 | 1.800 |
| -24 | 1-1/2 ' | Até 100 | 1.500 |
O campo da fabricação Algumas tendências atuais incluem: da mangueira hidráulica está evoluindo.
Projetos de mangueira compactos : as mangueiras modernas oferecem o mesmo fluxo com OD menor e maior flexibilidade.
Classificações de temperatura mais altas : novos materiais suportam fluidos acima de 300 ° F para ambientes industriais severos.
Designs ecológicos : os materiais de mangueira estão sendo desenvolvidos para fluidos bio-hidráulicos e sistemas de baixa toxicidade.
Monitoramento da mangueira sem fio : sensores incorporados monitoram a pressão, a temperatura e o desgaste da manutenção preditiva.
Essas tendências destacam a crescente complexidade e especialização no dimensionamento da mangueira, reforçando a importância da seleção precisa orientada a dados.
O tamanho do painel refere -se ao diâmetro interno de uma mangueira hidráulica em dezesseis anos de polegada . Por exemplo, uma mangueira -8 tem um ID de 8/16 'ou 1/2 '.
Usar uma mangueira hidráulica maior do que o necessário pode reduzir a velocidade do fluxo e aumentar os custos. No entanto, pode ser útil em aplicações em que a queda de baixa pressão e a perda reduzida de atrito são desejadas.
Use pinças para medir o diâmetro externo , do diâmetro interno e o comprimento geral da mangueira. Você também pode identificar o encadeamento de ajuste usando medidores de threads.
Usar o tamanho errado pode levar a:
Queda de pressão excessiva
Fluxo ineficiente
Desgaste prematuro ou explosão
Tempo de inatividade da máquina
Sempre consulte gráficos de dimensionamento do fabricante ou use o software de dimensionamento hidráulico.
Sim, os acessórios devem corresponder ao tipo de rosca do , diâmetro interno da mangueira e classificação de pressão . O uso de acessórios incompatíveis pode resultar em vazamentos ou falha do sistema.
A escolha do tamanho correta da mangueira hidráulica é essencial para maximizar a eficiência, a segurança e a vida útil do sistema. O dimensionamento depende do comprimento , da classificação de pressão de , fluxo de fluxo de , diâmetro interno e compatibilidade de ajuste . Compreender os padrões ISO , do sistema de tamanho de painel e as tendências de desempenho garantem que as mangueiras sejam bem compatíveis com seus aplicativos.
Sempre consulte a documentação técnica, use gráficos de dimensionamento e considere as mais recentes inovações ao selecionar suas mangueiras hidráulicas . Uma mangueira hidráulica bem tamanho não apenas garante operação confiável, mas também minimiza custos e manutenção ao longo do tempo.
