A seleção do equipamento de descarga errado cria graves riscos operacionais para projetos de transferência de fluidos. Especificações inadequadas causam diretamente grandes perdas por atrito, rupturas repentinas de linhas e paralisações de projetos incrivelmente dispendiosas. Atualmente, engenheiros e gerentes locais enfrentam centenas de variações ao configurar sistemas de bombas industriais. Superar incompatibilidades de dimensionamento perigosas e restrições ambientais imprevisíveis é fundamental para garantir um fluxo contínuo e seguro. Se você adivinhar as classificações de pressão, corre o risco de falha completa do sistema durante a operação de pico.

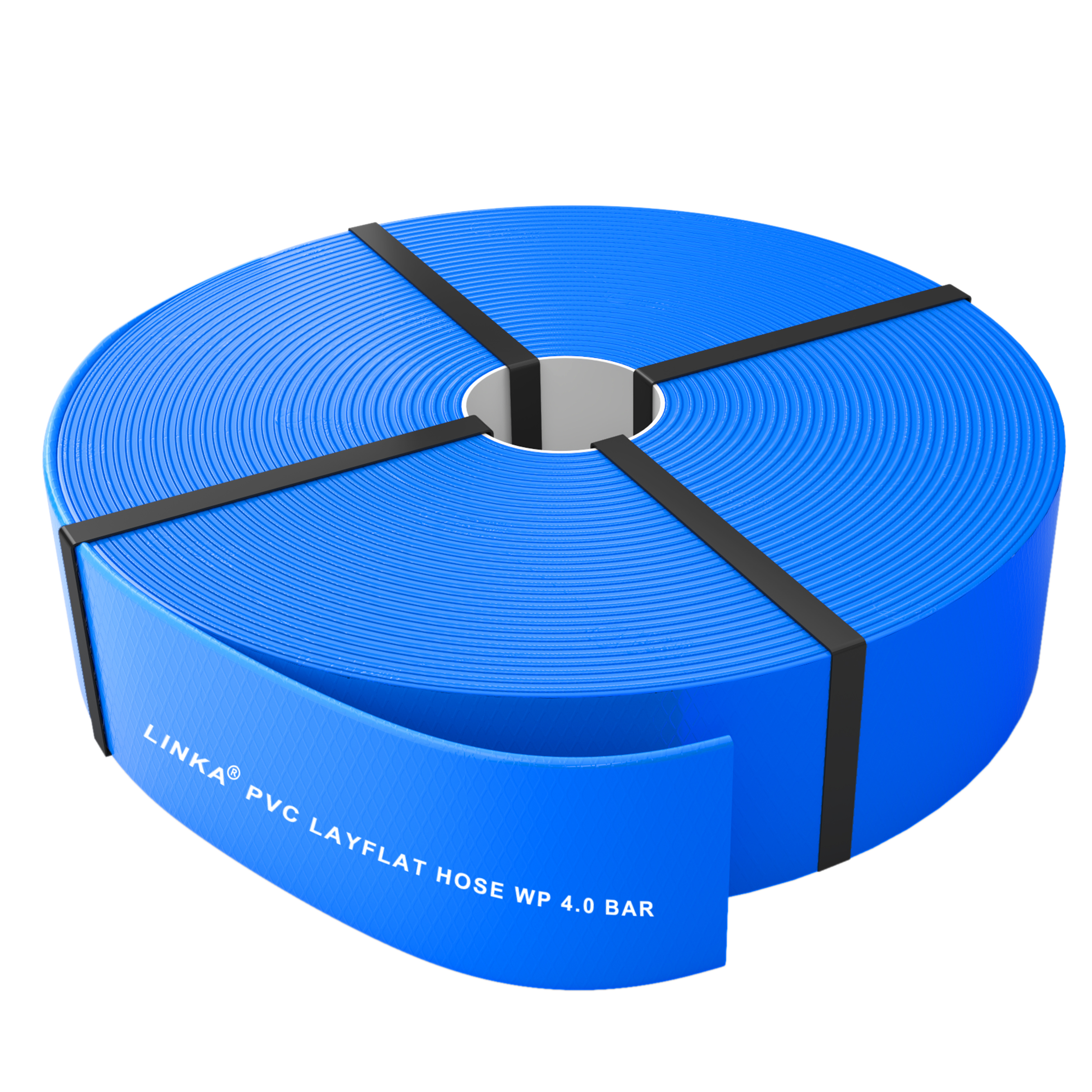

Este guia fornece uma estrutura comprovada e baseada em engenharia para especificar a mangueira plana de PVC correta . Você aprenderá exatamente como alinhar sua escolha com níveis específicos de saída da bomba, requisitos rígidos de pressão e restrições ambientais severas. Mostramos as etapas exatas para construir um sistema de descarga totalmente confiável do início ao fim.
Sempre combine o diâmetro interno (ID) da mangueira exatamente com o tamanho da saída da bomba para evitar restrição perigosa do fluxo e perda por atrito.
As classificações de pressão de trabalho para PVC layflat caem significativamente à medida que as temperaturas ambiente e do fluido aumentam; fator no calor ambiental durante a avaliação.
As mangueiras para serviços pesados apresentam paredes mais espessas e reforço de fio de poliéster tecido, essencial para ambientes de alta abrasão, como desidratação de construção.
Conexões seguras são tão críticas quanto a própria mangueira; especifique acessórios Cam e Groove ou Pin Lug com base na frequência de implantação.
Os operadores devem primeiro enquadrar com precisão o problema do negócio antes de adquirirem equipamentos. Você precisa avaliar se a sua transferência de fluidos requer uma solução flexível e dobrável. Tubos rígidos requerem maquinário pesado e mão de obra significativa para serem instalados. Uma mangueira flexível oferece uma implantação incrivelmente fácil. Você pode estendê-lo em terrenos irregulares em minutos. Ele também desmorona quando despressurizado. Isso torna o armazenamento altamente eficiente em pátios de equipamentos apertados.
Vemos vários casos de uso ideais em diferentes setores. A descarga de água a céu aberto continua sendo a aplicação mais comum. Agricultores e engenheiros agrícolas frequentemente dependem de uma mangueira plana de irrigação dedicada para a rega sazonal das culturas. Manobra facilmente em torno de máquinas agrícolas. Da mesma forma, os empreiteiros civis dependem de uma mangueira de descarga de drenagem robusta para uma rápida drenagem do local de construção. Retirar águas incômodas das trincheiras mantém os projetos dentro do cronograma.
Você também deve reconhecer limitações mecânicas estritas. As soluções termoplásticas flexíveis não conseguem lidar com todos os cenários. Eles nunca são adequados para aplicações de sucção. Um design plano desmorona instantaneamente sob o vácuo. Você sempre precisa de uma linha rígida e reforçada com arame para a entrada da bomba. Além disso, você deve evitar transferir pastas abrasivas contendo grandes sólidos irregulares. Finalmente, nunca utilize estas linhas flexíveis em sistemas de circuito fechado de alta pressão.
Você deve comparar o custo inicial e a mobilidade com outros materiais. Uma linha de PVC flexível custa inicialmente significativamente menos do que uma tubulação de PVC rígido. Também é dramaticamente mais leve que mangueiras de descarga de borracha grossa. Você sacrifica alguma resistência extrema à abrasão encontrada na borracha. No entanto, você ganha capacidade de manobra e velocidade de configuração incomparáveis.
A escolha das dimensões físicas corretas determina o desempenho do seu sistema. A precisão aqui evita falhas catastróficas da bomba. Você deve avaliar o tamanho e a pressão através de lentes de engenharia rigorosas.
A regra fundamental da configuração da bomba envolve a correspondência precisa das medições. O diâmetro interno da mangueira deve corresponder exatamente à porta de descarga da bomba. Se você operar uma bomba de lixo de 2 polegadas, precisará absolutamente de uma mangueira ID de 2 polegadas. Não tente limitar a saída. O subdimensionamento da linha cria contrapressão imediata e perigosa. A contrapressão reduz drasticamente a eficiência da bomba. Com o tempo, destrói as vedações internas da bomba e reduz significativamente a vida útil do equipamento.
Compreender as classificações de pressão mantém os locais de trabalho seguros. Os fabricantes listam a pressão de trabalho e a pressão de ruptura. Você deve seguir a margem de segurança padrão da indústria de 3:1. A pressão teórica de ruptura deve ser sempre pelo menos três vezes a pressão máxima de trabalho. Este buffer de segurança é responsável por surtos inesperados.
Você também precisa calcular a pressão dinâmica da cabeça. A altura manométrica estática mede a mudança de elevação vertical da bomba até o ponto de descarga. Bombear água morro acima requer muita força. A cabeça dinâmica combina esta elevação vertical com a perda de fricção dentro do tubo. Você deve selecionar um produto com classificação superior ao cálculo do cabeçote dinâmico total.
Os fabricantes categorizam as linhas de descarga flexíveis em diferentes classificações de serviço. Você escolhe com base na intensidade operacional.
Serviço Padrão: Apresentam paredes mais finas. Eles são adequados para transferência básica de água, bombas de depósito residenciais e irrigação agrícola leve. Eles permanecem altamente flexíveis e muito leves.
Serviço Pesado: Suportam ambientes agressivos. Eles apresentam reforço de fio de poliéster bem tecido. A extrusão externa de PVC é visivelmente mais espessa. Você precisa deles para mineração, operações em pedreiras e drenagem intensa de valas.
Tabela: Métricas de desempenho para serviço padrão vs. serviço pesado
| Especificação Característica Multiplicador | de temperatura operacional para | serviço pesado |
|---|---|---|
| Pressão de trabalho típica (ID de 2 polegadas) | 60 a 80 PSI | 120 a 150 PSI |
| Espessura da Parede | ~ 0,05 polegadas | ~ 0,08 polegadas ou superior |
| Estilo de Reforço | Poliéster tecido aberto | Fio sintético bem tecido |
| Melhor ambiente de aplicação | Grama, solo, terreno plano | Cascalho, pedras, construção pesada |
As condições do local determinam a sobrevivência do equipamento. Você não pode ignorar as temperaturas ambientes ou as superfícies do solo. Uma mangueira de descarga de PVC confiável tem um desempenho previsível apenas quando compatível com seu ambiente.
Os termoplásticos reagem rapidamente às flutuações de temperatura. O calor suaviza as cadeias poliméricas. À medida que o material amolece, sua capacidade de reter a pressão interna cai significativamente. Os engenheiros chamam isso de redução de temperatura. Uma linha classificada para 80 PSI a 20°C (68°F) funciona perfeitamente em clima ameno. No entanto, se a temperatura ambiente do ar e do fluido atingir 110°F (43°C), essa mesma linha poderá suportar com segurança apenas 40 PSI. Ignorar esta realidade causa inchaços e explosões inesperadas.
O tempo frio apresenta o problema oposto. Abaixo de 15°F (-9°C), os plastificantes endurecem. O material perde sua flexibilidade característica. Dobrar uma linha congelada geralmente cria microfissuras na jaqueta. Você deve aquecer o material lentamente antes de desenrolá-lo em condições abaixo de zero.
Gráfico: Fatores de redução de pressão estimados para mudanças de temperatura
| padrão | aplicado ao PSI máximo |
|---|---|
| 68°F (20°C) | 1,00 (Classificação Padrão) |
| 90°F (32°C) | 0.80 |
| 105°F (40°C) | 0.60 |
| 120°F (49°C) | 0.40 |
Sempre avalie a superfície de implantação antes de traçar suas linhas. Puxar um cabo padrão sobre cascalho irregular ou concreto quebrado destrói a capa externa rapidamente. Uma vez exposto o fio interno de poliéster, a falha estrutural torna-se iminente. Use variantes de serviço pesado para terrenos acidentados.
A radiação ultravioleta (UV) também degrada os plásticos ao longo do tempo. A exposição ao sol resseca os plastificantes químicos. As linhas deixadas permanentemente ao ar livre em campos agrícolas abertos tornam-se frágeis. Se você planeja uma instalação externa permanente, deverá verificar se o produto contém inibidores de UV específicos.
A composição do fluido é imensamente importante. Os termoplásticos lidam perfeitamente com água limpa. Eles também toleram escoamento de construção levemente contaminado sem problemas. Os usuários agrícolas bombeiam fertilizantes líquidos diluídos com segurança através dessas linhas diariamente. No entanto, você deve verificar a tolerância química ao bombear resíduos industriais. Solventes agressivos, produtos petrolíferos e ácidos fortes derretem quimicamente a extrusão. Consulte sempre uma tabela de compatibilidade química para fluidos agressivos específicos.
Um sistema de transferência de fluidos falha no seu ponto mais fraco. As conexões suportam o maior estresse durante a operação. A especificação dos acessórios corretos garante que suas linhas permaneçam fixadas com segurança sob pressão.
Os operadores preferem amplamente acessórios Cam e Groove para aplicações móveis. Eles representam as melhores práticas do setor para implantação rápida e frequente. Você insere o adaptador macho e simplesmente puxa para baixo os dois braços do came fêmea. Isso cria instantaneamente uma vedação segura e sem vazamentos. Você não precisa de nenhuma ferramenta. Recomendamos acessórios de alumínio para resistência leve. Você pode escolher acessórios de polipropileno para resistir a produtos químicos agrícolas suaves.
Os acoplamentos de pino oferecem uma alternativa tradicional e econômica. Você aperta essas conexões roscadas de latão ou alumínio usando uma chave inglesa. Eles demoram mais para se conectar do que os camlocks. Portanto, eles se adaptam melhor em instalações semipermanentes onde você não desconecta as linhas diariamente. Eles lidam excepcionalmente bem com pressões padrão de transferência de água.
A maneira como você conecta a conexão à camisa da mangueira evita explosões devastadoras.
Erro comum: Muitos usuários inexperientes confiam em braçadeiras de engrenagem helicoidal estreitas e padrão. Esses grampos de estilo automotivo apresentam faixas serrilhadas. À medida que você os aperta sobre uma capa termoplástica macia, as serrilhas cortam diretamente o material. Sob alta pressão, a seção cortada se solta completamente da conexão.
Melhores Práticas: Recomendamos fortemente o uso de grampos Band-It de borda lisa. Alternativamente, você pode usar braçadeiras espirais de parafuso duplo. Esses dispositivos distribuem a força de fixação uniformemente por uma ampla área de superfície. Eles fixam firmemente a conexão sem danificar a extrusão externa ou esmagar o fio interno.
Mesmo equipamentos perfeitamente especificados falham se forem implantados de maneira descuidada. Os gerentes locais devem treinar suas equipes nos princípios de roteamento e dinâmica de fluidos para proteger o investimento.
O golpe de aríete destrói os sistemas de tubulação instantaneamente. A água carrega imensa energia cinética quando flui em alta velocidade. Se um operador fechar repentinamente uma válvula de descarga a jusante, a água para imediatamente. A energia cinética se converte em uma enorme onda de choque de alta velocidade. Este pico de pressão viaja para trás em direção à bomba. O pico repentino excede facilmente a pressão teórica de ruptura. Isso faz com que a linha se divida violentamente. Você deve sempre abrir e fechar as válvulas lentamente para gerenciar o movimento do fluido com segurança.
A geometria de implantação afeta o desempenho. O desenrolamento inadequado restringe drasticamente o fluxo. Quando as equipes jogam um cabo enrolado de um caminhão e o puxam apressadamente, ocorrem reviravoltas. Uma linha torcida não pode inflar adequadamente quando pressurizada. Essas torções formam torções graves. As torções agem como válvulas fechadas, criando uma contrapressão maciça. Além disso, os vincos acentuados tensionam a matriz polimérica. Com o tempo, essas áreas enrugadas tornam-se pontos fracos permanentes, propensos a vazamentos. Sempre retire a linha completamente e desenrole-a antes de ligar a bomba.
Bombear fluidos verticalmente introduz estresse mecânico extremo. A água é incrivelmente pesada. Quando você traça uma linha pela lateral de uma vala de escavação, todo o peso dessa coluna de água vertical é puxado para baixo. Esse simples peso gravitacional estica o plástico. Coloca imensa tensão nos acoplamentos superiores. Você deve fixar fisicamente a mangueira ao longo de quedas verticais usando tiras de suporte largas. Nunca deixe a linha balançar livremente. A sua fixação evita o arrastamento, elimina a tensão do acoplamento e impede oscilações perigosas durante oscilações da bomba.
A especificação de equipamentos de transferência industrial requer uma abordagem lógica e passo a passo. Você não pode simplesmente comprar a opção mais barata disponível. Você deve seguir de perto a lógica da lista restrita. Primeiro, verifique o tamanho da saída da bomba para garantir uma correspondência perfeita do diâmetro interno. Em segundo lugar, calcule a pressão dinâmica máxima da cabeça para manter uma margem segura de explosão de 3:1. Em seguida, ajuste suas expectativas de pressão com base no calor ambiental e nos riscos de abrasão superficial. Por fim, selecione o tipo de acoplamento apropriado com base na frequência com que você implementa o sistema.
Siga estas próximas etapas práticas para finalizar sua configuração:
Inspecione os manuais atuais da sua bomba para confirmar as dimensões exatas da porta de descarga e as vazões máximas.
Mapeie o terreno do seu local para identificar rochas pontiagudas, subidas verticais íngremes ou áreas de travessia de tráfego intenso.
Consulte os gráficos de especificações técnicas para encontrar a redução de pressão exata para o clima de verão local.
Entre em contato com o suporte de engenharia dedicado para combinar um produto específico diretamente com a curva exclusiva de sua bomba.
R: Não. As mangueiras Layflat colapsam completamente sob pressão de vácuo. Você deve sempre usar uma mangueira de sucção rígida e reforçada com arame no lado de entrada para manter um caminho aberto para a entrada de fluido.
R: Drene a linha completamente após o uso. Enrole-o com cuidado para evitar vincos acentuados permanentes. Armazene-o em ambientes fechados, longe da luz solar direta, produtos químicos e flutuações extremas de temperatura para evitar a degradação do material.
R: O choro geralmente indica microperfurações. Arrastar a jaqueta sobre superfícies abrasivas causa isso. Também acontece se ultrapassar a pressão máxima de trabalho, o que estica demais e compromete o reforço interno de poliéster tecido.
R: Geralmente, o azul indica serviço padrão ou médio. Vermelho ou marrom normalmente indica desempenho em serviços pesados com classificações de pressão mais altas e paredes mais espessas. No entanto, verifique sempre as especificações PSI reais em vez de confiar apenas na codificação de cores.
