Falhas de alta pressão em máquinas hidráulicas móveis não causam apenas tempo de inatividade. Eles representam graves riscos ambientais e de segurança. Vazamentos de fluidos de máquinas pesadas geralmente levam à contaminação do solo e a esforços de limpeza dispendiosos. Embora o padrão SAE J517 forneça uma linha de base confiável para sistemas de energia fluida, a especificação de uma mangueira SAE para equipamentos móveis requer uma análise mais profunda. Você deve levar em conta cargas dinâmicas, roteamento apertado e abrasão extrema. Equipamentos estacionários de fábrica raramente enfrentam esses mesmos elementos agressivos. A seleção da montagem ideal requer ir além das classificações básicas de pressão. Você precisa avaliar cuidadosamente o tipo de construção, a vida útil do impulso e a compatibilidade do encaixe final. Isso evita rajadas repentinas de linha durante operações críticas. Os leitores aprenderão como avaliar os estressores ambientais e decodificar especificações complexas da indústria. Também abordaremos estruturas práticas para escolher entre designs trançados e espirais para maximizar a confiabilidade no campo.
A conformidade básica com um padrão de mangueira hidráulica é insuficiente para equipamentos móveis; a resistência à abrasão e a flexibilidade são igualmente críticas para evitar falhas prematuras.
A correspondência da pressão de trabalho com as válvulas de alívio do sistema não é negociável; sempre leve em consideração os picos de pressão hidráulica inerentes às aplicações móveis.
A escolha entre uma mangueira trançada de fio de aço e uma mangueira em espiral determina o equilíbrio entre flexibilidade espacial (raio de curvatura) e longevidade do ciclo de impulso.
Os fabricantes de mangueiras e acessórios de mistura anulam as garantias e apresentam graves riscos de segurança.
A diferenciação entre hidráulica industrial estacionária e equipamento móvel continua crítica para uma especificação adequada. Os sistemas estacionários operam dentro de instalações climatizadas. Eles seguem rotas previsíveis e enfrentam perturbações ambientais mínimas. A maquinaria móvel muda completamente esta equação. Escavadeiras, carregadeiras de rodas e tratores agrícolas submetem seus sistemas de energia fluida a tensões constantes e dinâmicas. Uma mangueira hidráulica móvel experimenta articulação, vibração e exposição implacáveis aos elementos.
Ao projetar linhas de fluidos para frotas móveis, seus critérios de sucesso devem mudar. Uma especificação ideal maximiza o tempo médio entre falhas (MTBF). Você também precisa manter a facilidade de manutenção em campo e alta flexibilidade de roteamento. Se uma linha de fluido falhar em um canteiro de obras remoto, o tempo de inatividade resultante interromperá facilmente um projeto inteiro. Os técnicos de campo precisam de linhas que possam substituir facilmente em compartimentos de chassi apertados.
Os equipamentos móveis enfrentam intensos estressores ambientais raramente vistos em ambientes fechados. Considere estes perigos de campo comuns ao avaliar substituições de linha:
Exposição constante aos raios UV e degradação do ozono: A luz solar decompõe os compostos de borracha padrão, fazendo com que as coberturas exteriores fiquem quebradiças e rachadas ao longo do tempo.
Ambientes de alta abrasão: As linhas roçam constantemente nos componentes metálicos do chassi, pedras pontiagudas e detritos abrasivos durante a operação.
Flutuações extremas de temperatura: As frotas móveis suportam manhãs geladas de inverno e tardes escaldantes de verão, alterando as propriedades físicas do fluido e do conjunto de borracha.
Ignorar esses estressores leva a falhas catastróficas prematuras. Você deve priorizar a robustez ambiental juntamente com as métricas de desempenho padrão.
A Society of Automotive Engineers (SAE) estabeleceu o padrão J517 para fornecer referências consistentes para linhas de energia fluidas. Este padrão categoriza os produtos na série 100R. Embora abrangentes, nem todas as especificações 100R atendem à natureza exigente das máquinas móveis. Você deve mapear essas categorias de soluções para o aplicativo correto.
As categorias de pressão média a alta incluem 100R1, 100R2 e 100R16. Essas opções representam o carro-chefe dos circuitos gerais de implementos móveis. A linha 100R16, em particular, oferece diâmetros externos menores e raios de curvatura mais estreitos em comparação com as linhas 100R2 tradicionais. Os técnicos dependem fortemente deles para acessórios auxiliares e circuitos de direção onde o espaço permanece altamente restrito.
Aplicações de extrema alta pressão exigem especificações 100R12, 100R13 ou 100R15. Você precisa desses projetos robustos para transmissões hidrostáticas e cilindros de lança para serviços pesados. O trabalho pesado cria enormes picos de pressão. Essas especificações utilizam múltiplas camadas de fio enrolado em espiral para oferecer excepcional resistência ao impulso.
Lembre-se de uma realidade crucial do setor: os padrões SAE estabelecem os mínimos básicos. Muitos fabricantes produzem produtos proprietários que excedem esses requisitos básicos. Você verá frequentemente componentes oferecendo metade do raio de curvatura mínimo ou ostentando mais de um milhão de ciclos de impulso. Você deve avaliar essas opções premium com base em seu valor de desempenho e retorno operacional, em vez de seguir as especificações mínimas.
| Benefício principal | do aplicativo móvel principal | do tipo de construção | da especificação SAE |
|---|---|---|---|
| 100R1 | Trança de 1 fio | Linhas de retorno de baixa a média pressão | Alta flexibilidade e leveza. |

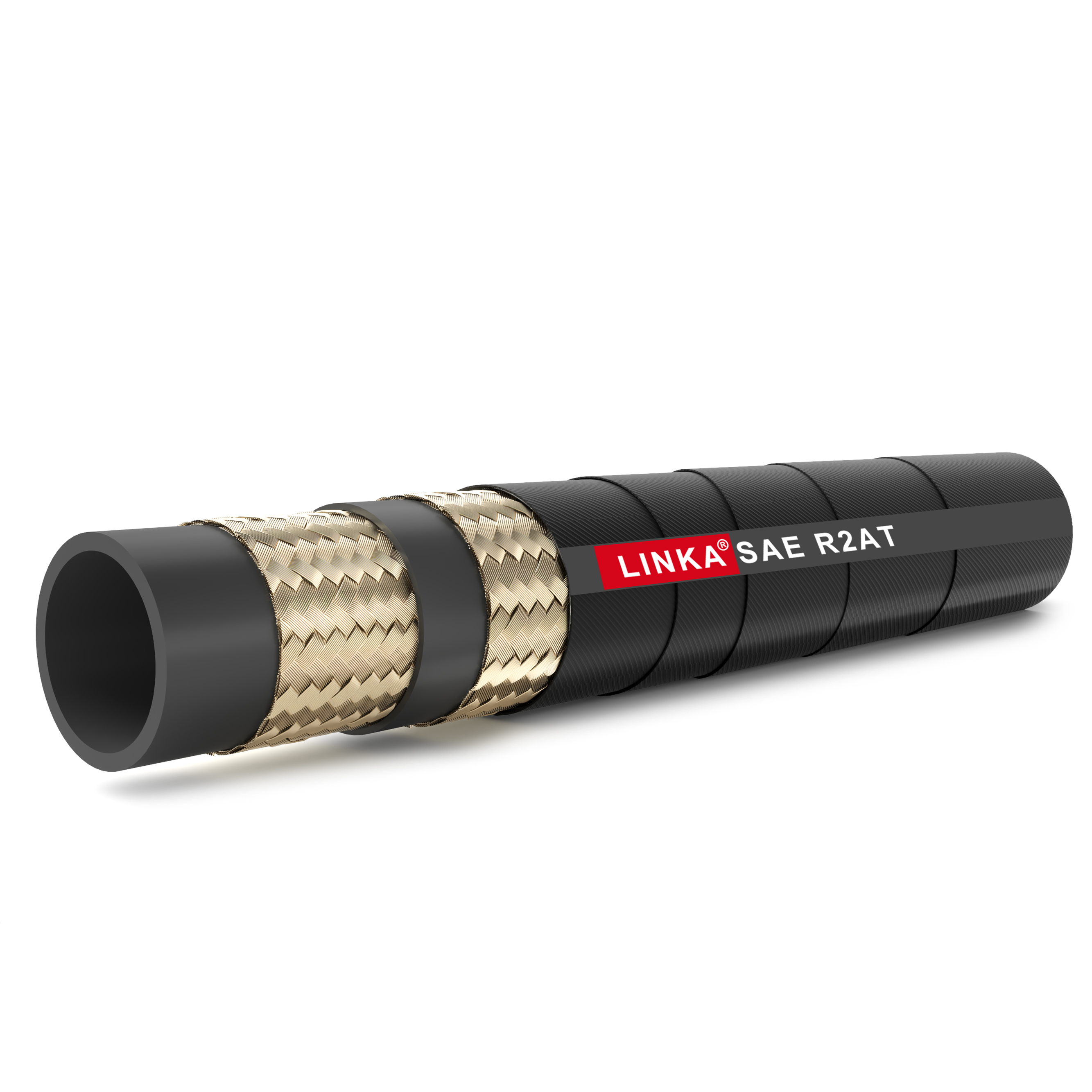

| 100R2 | Trança de 2 fios | Circuitos Gerais de Implementos | Desempenho confiável de média pressão no dia a dia. |
| 100R16 | Trança de 2 fios (compacta) | Juntas de roteamento/articulação apertadas | Capacidades de raio de meia curvatura. |
| 100R12 | Espiral de 4 fios | Linhas de Pressão do Sistema Principal | Lida com picos de pressão severos. |
| 100R15 | Espiral de 6 fios | Acionamentos hidrostáticos/elevação de lança pesada | Vida útil máxima do impulso em pressões extremas. |
A seleção da linha de energia fluida correta requer uma abordagem estruturada. A estrutura STAMPED padrão do setor garante que você cubra todas as variáveis críticas antes de finalizar uma especificação. A aplicação rigorosa deste método evita a supervisão dispendiosa na manutenção de frotas móveis.
O dimensionamento envolve duas dimensões críticas. Primeiro, você deve calcular o diâmetro interno (ID) correto. DIs subdimensionados causam alta velocidade do fluido, levando à geração severa de calor e à ineficiência do sistema. Por outro lado, você deve verificar o diâmetro externo (OD). O roteamento de chassis móveis geralmente envolve a passagem de linhas por anteparas incrivelmente estreitas. Uma capa volumosa pode facilmente causar emperramento e abrasão.
As máquinas móveis experimentam dois extremos distintos de temperatura. A temperatura ambiente refere-se às condições climáticas externas. A temperatura interna refere-se ao próprio fluido hidráulico. Os compostos de borracha padrão normalmente lidam com fluidos internos de até 100°C (212°F). No entanto, os sistemas móveis modernos de alto fluxo geralmente aquecem os fluidos. Você deve verificar ambas as classificações de temperatura para evitar que o tubo interno asse, rache ou endureça prematuramente.
Identifique os movimentos dinâmicos específicos que a linha experimentará. Ele passa por uma junta de articulação central em uma carregadeira de rodas? Ou permanece estático ao longo de um braço rígido? Aplicações que sofrem flexão constante exigem raios de curvatura mais estreitos e resistência superior à fadiga. Você também precisa avaliar ameaças ambientais externas, como queda de detritos ou vibração intensa.
Garanta a compatibilidade do composto do tubo. As fórmulas fluidas mudam rapidamente. As frotas modernas utilizam cada vez mais fluidos hidráulicos biodegradáveis para atender às regulamentações ambientais. Os tubos internos de nitrilo tradicionais podem degradar-se quando expostos a certos fluidos sintéticos ou ecológicos. Sempre cruze a tabela de compatibilidade química do fabricante para garantir que o material interno resista à quebra do fluido escolhido.
A pressão operacional média conta apenas metade da história. As aplicações móveis geram inerentemente enormes picos de pressão hidráulica. Deixar cair uma caçamba carregada de uma escavadeira e pará-la repentinamente envia uma onda de choque pelo sistema. Você deve dimensionar sua linha para os picos de pressão mais altos do sistema. Combine a classificação da pressão de trabalho com as válvulas de alívio do sistema, garantindo uma margem de segurança confortável.
Um tubo perfeito falha instantaneamente se for combinado com o encaixe errado. Você deve especificar a rosca correta e o tipo de vedação adequado para ambientes móveis de alta vibração. As conexões O-Ring Face Seal (ORFS) e JIC dominam as máquinas móveis devido à sua confiabilidade sob estresse. Combine cuidadosamente a configuração da conexão com a porta correspondente para evitar vazamentos ao longo do tempo.
Questão de logística. Considere os prazos de entrega para configurações especializadas. As linhas padrão podem ficar nas prateleiras dos distribuidores locais, mas as coberturas externas especializadas exigem planejamento prévio. Se a sua aplicação exigir coberturas resistentes à abrasão de polietileno de peso molecular ultra-alto (UHMWPE), considere possíveis atrasos na cadeia de fornecimento para evitar manter uma máquina valiosa off-line.
Compreender a construção interna de suas linhas de fluido define a longevidade do sistema. Os fabricantes usam principalmente dois métodos de reforço distintos: fio trançado e fio espiral. Cada um oferece vantagens e limitações distintas quando aplicado a máquinas móveis.
Você avalia essas construções em diversas dimensões. A flexibilidade espacial determina a facilidade com que um técnico pode dobrar a linha durante a instalação. A longevidade do ciclo de impulso determina quantos picos de pressão a linha pode absorver antes que o fio de reforço se canse e rompa.
A construção trançada une fios de aço em um padrão cruzado sobreposto. Este design prioriza a flexibilidade física.
Prós: Flexibilidade superior, raios de curvatura extremamente estreitos e alta relação custo-benefício para uso geral.
Contras: Menor resistência a picos de pressão extremos. Os fios sobrepostos esfregam uns contra os outros durante picos de pressão, causando atrito interno e eventual fadiga.
Ideal para: Linhas auxiliares, circuitos de direção, linhas de retorno e implementos de média pressão.
A construção em espiral envolve fios de aço de alta resistência em camadas paralelas, alternando as direções de enrolamento entre as camadas. Este design resiste brilhantemente a forças expansivas, tornando-o a principal escolha para uma mangueira hidráulica de alta pressão.
Prós: Vida de impulso excepcional. Ele lida com picos de pressão extremos sem fadiga por fricção do fio, prolongando drasticamente a vida útil em circuitos agressivos.
Contras: Altamente rígido. Continua incrivelmente difícil de rotear em espaços apertados, pesa significativamente mais e custa mais para fabricar.
Melhor para: Acionamentos hidrostáticos principais, cilindros de lança de elevação pesada e linhas de descarga de bombas primárias.
Escolher entre eles requer equilibrar altas taxas de impulso com restrições físicas. Se uma aplicação gerar picos de pressão frequentes superiores a 4.000 PSI, o padrão será um design em espiral. No entanto, se essa mesma aplicação exigir que a linha dobre 90 graus dentro de um espaço de 15 cm, uma opção de espiral padrão irá entortar ou aplicar carga lateral destrutiva à conexão. Nesses casos, você deve procurar designs espirais compactos avançados ou reprojetar a rota da tubulação rígida para acomodar a construção espiral rígida.
Mesmo um componente perfeitamente especificado falha prematuramente se for mal implementado. O mundo real das máquinas móveis pune a instalação malfeita. A engenharia adequada requer antecipar como a linha se comportará depois de pressurizada.
Uma linha especificada corretamente ainda falhará se for mal roteada. As linhas pressurizadas diminuem de comprimento em até 4%. Se os técnicos instalarem linhas perfeitamente apertadas entre duas portas, a pressurização irá arrancar as conexões da crimpagem. Você deve permitir folga. Além disso, torcer uma linha apenas cinco graus durante a instalação reduz a sua vida útil operacional em 70%. Os técnicos devem usar o layline – o texto impresso ao longo da capa – como um guia visual para garantir que a montagem permaneça sem torção.
O perigo “Misturar e Combinar” representa uma falha crítica de segurança na indústria. Muitas oficinas de manutenção tentam emparelhar uma linha do Fabricante A com acessórios do Fabricante B. Isto compromete a integridade da crimpagem. Os fabricantes projetam suas conexões para penetrar em seus compostos de borracha específicos com tolerâncias micrométricas precisas. A mistura de marcas anula as garantias e apresenta graves riscos de segurança, arriscando ferimentos por injeção de fluido em alta velocidade se a conexão explodir.
A mitigação da abrasão prolonga a vida útil drasticamente. Você deve decidir quando confiar em capas de borracha padrão em vez de especificar opções de capas resistentes. Borracha padrão para uso geral. Para áreas de alto atrito, os OEMs oferecem coberturas proprietárias de alta abrasão que duram até 300 vezes mais do que a borracha padrão. Alternativamente, você pode adicionar uma capa protetora externa. As mangas de nylon protegem os operadores perto da cabine, enquanto as proteções espirais de aço evitam danos por esmagamento causados por fortes impactos de rochas.
Por fim, utilize uma lógica de seleção inteligente ao selecionar fornecedores. Avalie-os com base no inventário localizado para garantir substituições rápidas em campo. Exija total transparência nas especificações de crimpagem. Seu fornecedor deve aderir estritamente aos procedimentos de montagem certificados e utilizar ecossistemas validados de mangueiras e acessórios para garantir a segurança.
A especificação adequada sempre equilibra a capacidade de pressão, as restrições espaciais e a robustez ambiental. Os sistemas hidráulicos móveis exigem componentes que sobrevivam a condições brutais muito além do chão de fábrica básico. Ao compreender as vantagens distintas dos reforços trançados versus reforços espirais, você protege seu maquinário contra explosões catastróficas repentinas.
Tome medidas proativas imediatamente. Audite as taxas atuais de falha da sua frota para identificar pontos de ruptura recorrentes. Aplique o método STAMPED de forma abrangente aos 20% principais de suas montagens mais problemáticas. Por fim, exigir uma padronização rigorosa de compras em torno de um ecossistema único e validado de mangueiras e acessórios. Isso elimina práticas perigosas de combinação e combinação e mantém seu equipamento funcionando com segurança.
R: Os padrões EN e DIN normalmente determinam as classificações de pressão estritamente pelo tamanho da mangueira, mantendo uma pressão de trabalho constante em dimensões variadas. Os padrões SAE tradicionais estabeleceram originalmente classificações de pressão por tipo de construção, o que significa que a pressão caiu à medida que o diâmetro interno aumentava. No entanto, os padrões SAE mais recentes agora se alinham muito mais com as convenções internacionais da ISO.
R: Sim, mas apresenta várias desvantagens. Usar uma opção com classificação mais alta normalmente aumenta o custo do componente. Também reduz a flexibilidade espacial, adiciona peso desnecessário ao chassi e torna o roteamento muito mais difícil devido a um raio de curvatura mais rígido. Combine as especificações com precisão, em vez de exagerar na engenharia.
R: A flexão causa intenso estresse físico na montagem. O reforço de arame na parte externa da curva se estica firmemente, enquanto o raio interno se comprime. Exceder o raio de curvatura mínimo corre o risco de colapsar o tubo interno, restringindo o fluxo e fatigando gravemente os fios de reforço até que se rompam sob pressão.
R: As diretrizes padrão da indústria geralmente estimam uma vida útil de 10 anos para linhas de fluido de borracha não utilizadas. Condições adequadas de armazenamento são obrigatórias. Você deve armazená-los em um ambiente fresco, escuro e seco. A exposição à luz solar direta, altas temperaturas, motores elétricos geradores de ozônio ou produtos químicos corrosivos aceleram drasticamente a degradação da borracha.
