O tempo de inatividade do equipamento e a transferência ineficiente de energia fluida custam milhares de dólares às operações industriais diariamente. Você simplesmente não pode se permitir rupturas inesperadas na linha ou desempenho lento da máquina quando os cronogramas do projeto permanecem apertados. A seleção da linha de substituição exata requer um conhecimento profundo da capacidade de vazão, das classificações de pressão e da compatibilidade completa do sistema. Conhecida em todo o setor como tamanho de painel '-10', a mangueira hidráulica 5/8 ocupa um meio-termo altamente específico. Oferece resfriamento de fluido superior e menor atrito do que as linhas padrão de 1/2 polegada. Ao mesmo tempo, mantém uma área de roteamento muito mais compacta do que mangueiras volumosas de 3/4 de polegada.
Este artigo serve como um guia completo para gerentes de manutenção e engenheiros de equipamentos. Fornecemos uma estrutura baseada em evidências para ajudá-lo a avaliar, especificar e adquirir com segurança linhas hidráulicas de 5/8 pol. Você aprenderá como evitar ser vítima de componentes incompatíveis, acessórios incorretos ou estoque abaixo do padrão.
Padrões de Dimensionamento: “5/8” refere-se exclusivamente ao Diâmetro Interno (DI), ditando a velocidade do fluido e o volume do fluxo.
Capacidades de pressão: Uma típica mangueira trançada com fio de 5/8' suporta pressões de trabalho em torno de 3.700 a 4.000 PSI, regidas pela regra inversa do dimensionamento hidráulico (à medida que o DI aumenta, o PSI máximo geralmente diminui).
Peculiaridades de design do OEM: É comum que os OEMs combinem mangueiras de 5/8' com conexões de 1/2' para atuar como um orifício fixo para amortecimento do sistema e gerenciamento térmico.
Referência de segurança: Mangueiras confiáveis aderem a uma relação de pressão de ruptura/trabalho de 4:1 para lidar com picos de pressão de equipamentos pesados com segurança.
Compreender a física da transferência de fluidos ajuda você a tomar melhores decisões de manutenção. Quando o óleo hidráulico se move rapidamente através de um espaço apertado, o atrito físico gera calor intenso. Um diâmetro interno de 5/8 pol. acomoda uma vazão significativamente maior do que uma linha padrão de 1/2 pol. Este volume extra reduz efetivamente o atrito do fluido. Evita a geração excessiva de calor durante operações exigentes e de alto ciclo da máquina. A velocidade do fluido determina a eficiência com que a energia chega ao atuador. Forçar muito fluido através de uma passagem estreita causa turbulência. A turbulência retira energia da máquina e força a bomba hidráulica a trabalhar excessivamente. A dimensão de 5/8 de polegada atinge um ponto ideal de engenharia. Ele carrega volume suficiente para uma atuação rápida do cilindro, mas permanece fino o suficiente para passar por compartimentos congestionados do motor.
Os profissionais da indústria contam com uma nomenclatura específica para descrever esses componentes. Eles se referem a esse tamanho usando uma designação de traço '-10'. Este sistema de dimensionamento baseia suas medidas em incrementos de 1/16 de polegada. Você divide 10 por 16 para obter 5/8 de polegada. Você deve estar atento às regras de exceção relativas a materiais especiais. Os fabricantes que constroem mangueiras de PTFE ou Teflon frequentemente alteram ligeiramente este padrão. Seu diâmetro interno real pode medir exatamente 1/16 polegada menor do que as linhas de borracha padrão. Você deve verificar as medições reais em milímetros ao atualizar para linhas premium resistentes a produtos químicos.
O estabelecimento de critérios de avaliação rigorosos evita falhas catastróficas. A regra inversa do dimensionamento hidráulico dita uma verdade mecânica universal. À medida que o diâmetro interno aumenta, a classificação de pressão máxima segura geralmente diminui. Uma linha confiável de 5/8 polegadas classificada para pressão de trabalho de 4.000 PSI deve demonstrar um limite de ruptura de 16.000 PSI. Isto satisfaz a relação de segurança obrigatória de 4:1 exigida para equipamentos pesados. Fabricantes de qualidade validam esta integridade estrutural utilizando testes de impulso dinâmico. Eles submetem os conjuntos de teste a 400.000 ciclos de extrema pressão enquanto mantêm o óleo nas temperaturas máximas de operação. Somente os componentes que sobreviveram a esta brutal fase de testes merecem um lugar no seu equipamento.
Tamanho da mangueira (ID) | Tamanho do traço | Pressão máxima de trabalho típica (PSI) | Contexto Geral do Aplicativo |
|---|---|---|---|
1/4 ' | -4 | Até 6.500 | Atuadores pequenos, linhas de controle piloto |
1/2 ' | -8 | Até 5.000 | Circuitos auxiliares padrão |
5/8 ' | -10 | 3.700 a 4.000 | Circuitos de lança balanceados, linhas de retorno |
2 ' | -32 | Até 1.600 | Enormes linhas de sucção, abastecimento industrial |
A maquinaria pesada móvel depende muito desta dimensão específica da mangueira. Os equipamentos de construção e agrícolas apresentam ambientes físicos extremamente exigentes. Você encontrará frequentemente essas linhas alimentando circuitos de lanças de escavadeiras de médio porte. Eles também operam acessórios de minicarregadeira e manipuladores telescópicos muito utilizados. Essas máquinas específicas exigem um cuidadoso equilíbrio de engenharia. Eles precisam de flexibilidade estrutural para obter raios de curvatura estreitos em torno dos pontos de articulação. Simultaneamente, exigem alta capacidade de vazão para manter a velocidade operacional sob cargas pesadas.
A dinâmica da linha de retorno apresenta um conjunto completamente diferente de desafios físicos. Os engenheiros frequentemente especificam esta dimensão como uma linha de retorno hidráulico dedicada. O lado de retorno suporta uma pressão global mais baixa, mas enfrenta uma ameaça estrutural perigosa. À medida que o fluido volta para o reservatório principal, ele cria uma sucção de vácuo interna. Esta força de sucção colapsa facilmente mangueiras não reforçadas padrão. Para evitar restrições catastróficas de fluxo, as linhas de retorno requerem reforço de fio helicoidal específico. Esta estrutura metálica interna em forma de mola mantém o caminho do fluido totalmente aberto sob condições severas de vácuo.
O gerenciamento térmico apresenta outro caso de uso primário massivo. Os projetistas de equipamentos geralmente atualizam intencionalmente sistemas problemáticos para linhas de 5/8 de polegada. Eles executam esta modificação especificamente para reduzir as temperaturas do óleo circulante. Imagine o óleo quente viajando rapidamente através de longos trechos de lança horizontal. A distância de deslocamento estendida multiplica exponencialmente o atrito interno. Atualizar o trecho principal para um diâmetro maior resolve esse problema de calor. Ele resfria o fluido de forma eficiente, mesmo que as conexões do sistema de terminação permaneçam restritas a tamanhos menores.
A avaliação de camadas de reforço requer uma compreensão completa do seu ambiente de trabalho específico. O tubo interno retém estritamente o fluido. A tampa externa protege o conjunto interno das intempéries. A camada intermediária de reforço fornece toda a resistência estrutural necessária para conter milhares de libras de pressão.
A construção trançada representa o padrão absoluto da indústria. Os fabricantes tecem essas camadas em designs de 1 a 3 fios. Eles servem perfeitamente para aplicações de média a alta pressão em vários setores. O fio trançado oferece a melhor flexibilidade para roteamento de equipamentos padrão. No entanto, você nunca deve recomendá-lo para ambientes de vibração extrema de alta frequência. Os fios trançados podem se esfregar, causando fricção interna prematura e falhas.

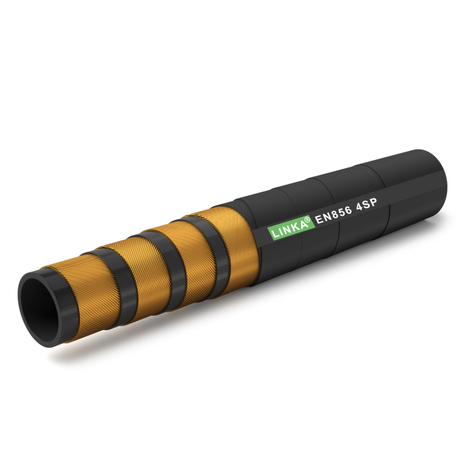

Os designs enrolados em espiral oferecem a solução definitiva de alto impulso. Os fabricantes usam embalagem paralela de 4 fios para construir essas linhas robustas e resistentes. Eles os projetam especificamente para sobreviver a picos de pressão severos, comuns em equipamentos pesados de movimentação de terras. A construção paralela evita que os fios internos se rompam. A principal compensação continua sendo a rigidez física. As linhas enroladas em espiral requerem um raio de curvatura muito maior para serem direcionadas com segurança.
A escolha do material de cobertura correto evita falhas externas prematuras. Classificamos as coberturas em três níveis de desempenho distintos:
Borracha nitrílica padrão: Altamente econômica e prontamente disponível. Ele lida de forma confiável com fluidos hidráulicos padrão à base de petróleo. Você deve usar isso para aplicações externas gerais que enfrentam abrasão média.
Termoplástico/PU: Extremamente resistente à abrasão e resistente. Sua condutividade elétrica inerentemente baixa o torna absolutamente obrigatório para caminhões utilitários e ambientes de alta tensão.
PTFE (Teflon): A solução especializada de nível premium. Você só precisa deste material para compatibilidade química extrema ou ambientes de calor brutal. Ele sobrevive facilmente à operação contínua até 450°F (232°C) sem derreter ou degradar.
As equipes de manutenção frequentemente encontram configurações mecânicas altamente confusas em campo. Eles encontram mangueiras de 5/8 polegadas instaladas de fábrica terminando abruptamente em conexões de 1/2 polegada. Essas conexões geralmente usam roscas padrão JIC 37° ou NPT. Os mecânicos olham para esta óbvia incompatibilidade física e naturalmente se perguntam se é um erro de montagem de fábrica. Eles presumem que alguém pegou as peças erradas durante a fabricação inicial.
A realidade da dinâmica de fluidos conta uma história muito diferente e altamente projetada. Essa configuração geralmente é um projeto intencional do fabricante de equipamento original (OEM). O encaixe menor de 1/2 polegada cria um efeito preciso de 'orifício fixo'. Ele controla a velocidade do fluido de forma segura e previsível diretamente no ponto de conexão. Esta restrição atua como um amortecedor mecânico para a máquina. Ele evita saltos perigosos da lança quando os operadores liberam os joysticks rapidamente. Enquanto isso, o corpo da mangueira mais grosso de 5/8 de polegada faz seu trabalho vital. Ele minimiza o atrito gerador de calor ao longo de toda a extensão do percurso prolongado.
Você deve evitar ativamente usar atalhos de inventário. As oficinas às vezes levam os clientes a uma solução aparentemente fácil. Eles dizem para você simplesmente trocar todo o conjunto por uma mangueira padrão de 1/2 polegada. Eles geralmente sugerem isso simplesmente porque a loja não possui os acessórios corretos em seu estoque atual. Alterar o diâmetro interno ao longo de todo o percurso é perigoso. Degrada severamente a eficiência térmica da máquina. Também reduz as velocidades dos ciclos e garante que o óleo hidráulico funcionará mais quente do que o pretendido pelo fabricante.
A aplicação dos critérios STAMPED garante que você solicite sempre o componente correto. Oriente sua equipe de compras por esta lista de verificação obrigatória antes de fazer qualquer pedido.
Tamanho: primeiro confirme o requisito preciso de identificação de 5/8 polegadas. Você também deve verificar o diâmetro externo (DE) exato exigido. Mangueiras espirais grossas podem não caber nas braçadeiras de montagem da máquina existentes.
Temperatura: Certifique-se de que os máximos operacionais do ambiente externo e do fluido interno estejam perfeitamente alinhados. O material da cobertura da mangueira deve sobreviver ao ambiente externo, enquanto o núcleo sobrevive ao óleo quente.
Aplicação e mídia: Combine o composto do núcleo interno diretamente com o tipo de fluido. Você deve considerar meios especializados, como óleo biodegradável, fluido hidráulico padrão ou misturas sintéticas de água e glicol.
Pressão: Calcule as configurações da válvula de alívio do sistema com precisão. Adicione picos de pressão históricos a este número. Compare este máximo total com a classificação PSI da linha de leitura impressa.
Extremidades: Especifique os tipos exatos de thread necessários. Identifique se as portas da máquina usam padrões Metric, JIC, NPT ou ORFS. Verifique os ângulos de encaixe com precisão para evitar pequenos vazamentos.
A leitura da linha externa separa os verdadeiros profissionais dos amadores perigosos. Instrua seus compradores a verificar a credibilidade do fornecedor imediatamente antes da instalação. Você deve verificar a linha impressa continuamente ao longo da capa externa de borracha. Procure ativamente a MSHA (Mining Safety and Health Administration) ou marcas de conformidade rigorosas com SAE. Certifique-se de exibir claramente o diâmetro interno exato. Por fim, verifique a data específica de fabricação. A borracha vencida degrada-se rapidamente, perdendo a sua elasticidade crítica e resistência ao rebentamento.
Descreva protocolos de segurança rígidos antes de iniciar qualquer substituição de peças. A desmontagem inadequada de linhas pressurizadas acarreta imensos riscos físicos para seus técnicos. A permeação da mídia pode encher espaços fechados de oficinas com vapores tóxicos e inflamáveis. A injeção catastrófica de fluidos continua sendo o maior risco físico absoluto. Vazamentos pinhole operando sob alta pressão agem exatamente como agulhas hipodérmicas invisíveis. Eles podem facilmente romper tecidos e causar envenenamento profundo do sangue, exigindo intervenção cirúrgica. Além disso, chicotadas de alta energia ocorrem se uma linha explodir sob pressão. Sempre despressurize totalmente o sistema antes de girar uma única chave.
Garanta um procedimento operacional padrão de montagem sem vazamentos em toda a sua instalação. Exija um processo de substituição rigoroso para a equipe de manutenção. Primeiro, inspecione o caminho de roteamento antigo em busca de sinais de abrasão mecânica. Em segundo lugar, selecione cuidadosamente acessórios redutores totalmente compatíveis se estiver lidando com uma incompatibilidade de tamanho OEM. Terceiro, aplique as especificações exatas de torque do fabricante usando ferramentas calibradas. O aperto excessivo racha permanentemente os assentos metálicos do alargamento. O aperto insuficiente garante vazamentos de vibração altamente destrutivos. Por fim, teste o novo conjunto sob limites de pressão seguros e controlados, atrás de uma proteção física.
Desenvolva uma estratégia de sourcing inteligente e proativa. As operações enfrentam inevitavelmente explosões de equipamentos de emergência. Ao procurar uma mangueira hidráulica confiável perto de mim , você deve priorizar os recursos específicos do fornecedor. Encontre fornecedores que oferecem crimpagem personalizada sob demanda enquanto você espera. Certifique-se de que eles estocam estoque exato de 5/8 de polegada junto com diversas combinações de acessórios redutores. Além disso, exija garantias claras em todas as montagens personalizadas. Uma loja confiável cobre defeitos de fabricação e crimpagem de boa vontade. No entanto, entenda que eles excluirão legalmente falhas de campo causadas por roteamento inadequado, torção ou torque excessivo extremo.
A linha hidráulica de 5/8 pol. não é apenas uma opção de tamanho intermediário ou alternativo. Representa uma escolha de engenharia altamente calculada. Os projetistas de máquinas usam-no intencionalmente para equilibrar o fluxo pesado de fluidos, reduzir o atrito interno e manter a flexibilidade de roteamento necessária. Tratá-lo como uma reflexão tardia substituível leva ao superaquecimento, à operação lenta e à falha prematura dos componentes.
Audite hoje mesmo os requisitos atuais da sua máquina, antes que ocorra uma ruptura. Faça referência cruzada do manual do seu equipamento pesado com os critérios STAMPED. Consulte sempre um técnico hidráulico certificado para questões complexas de roteamento. Nunca aceite substituições de diâmetro não autorizadas em oficinas locais com falta de estoque. Mantenha a eficiência térmica do seu sistema e proteja seus operadores exigindo as especificações exatas de substituição do OEM.
Verifique os requisitos exatos de fluxo da máquina antes de alterar os diâmetros das mangueiras existentes.
Use estritamente a lista de verificação ESTAMPADA para evitar a compra de peças de pressão incompatíveis.
Identifique se as conexões de 1/2 polegada em uma linha de 5/8 de polegada servem como orifícios fixos intencionais.
Priorize fornecedores que ofereçam garantias rastreáveis e testes de impulso dinâmicos documentados.
R: Mede exatamente 5/8 de polegada. Esta medição representa o caminho do fluido dentro do tubo, não a capa protetora externa. Sempre verifique as mangueiras especiais, como o PTFE, pois suas dimensões internas às vezes são um pouco menores.
R: Isso aumentará a velocidade do fluido, o atrito e o calor do sistema. Isso só deverá ser feito se os engenheiros do sistema confirmarem explicitamente que a vazão não excederá o limite operacional seguro do diâmetro menor.
R: JIC 37° flare, NPT (para alta pressão) e acessórios padrão métricos são produtos básicos da indústria. Muitas vezes, eles exigem adaptadores abaixadores específicos se você estiver combinando a linha maior com portas de máquina menores de 1/2 polegada.
R: Varia ligeiramente de acordo com o fabricante e o tipo de reforço, mas normalmente gira em torno de 100 mm (aproximadamente 4 polegadas). Dobrar a linha além desse limite reduz drasticamente sua resistência à ruptura e anula imediatamente as garantias.
