Os sistemas de transferência de fluidos dependem do gerenciamento de diferenciais de pressão. Quando as bombas industriais ou agrícolas operam, elas geram pressão negativa para puxar fluidos para dentro da carcaça. Este vácuo exerce uma enorme força externa na linha de sucção. Usar uma mangueira não reforçada no lado de entrada garante falha. A parede da mangueira desmorona, sufocando o fluxo. Esta restrição causa cavitação imediata da bomba, destruindo os impulsores e causando graves paralisações do equipamento. Uma hélice rígida é um requisito estrutural obrigatório para qualquer linha de sucção funcional. Evita o colapso e mantém o diâmetro interno sob forte vácuo. Este guia detalha a mecânica da hélice, as compensações de materiais e os critérios de especificação. Examinaremos como avaliar e adquirir a mangueira de sucção de PVC flexível correta para as necessidades específicas do seu local.
A resistência ao vácuo é obrigatória: uma hélice rígida evita que a parede da mangueira entre em colapso sob a pressão negativa necessária para puxar fluidos para uma bomba.
Compensação entre flexibilidade e rigidez: O design da hélice determina o raio de curvatura; passos mais apertados aumentam a resistência ao esmagamento, mas reduzem a capacidade de manobra de uma mangueira de sucção de PVC flexível em comparação com mangueiras de descarga planas.
A aplicação determina o material: A seleção entre hélices de PVC expostas, arame embutido ou poliuretano (PU) depende inteiramente da exposição a produtos químicos, sólidos abrasivos, temperaturas extremas e se você está transportando líquidos, gases ou granéis secos.
A instalação requer técnica: Devido à hélice rígida, a instalação da conexão é notoriamente difícil; os operadores de campo devem usar gerenciamento de temperatura específico e lubrificantes compatíveis para evitar danos às mangueiras ou falhas nas juntas.
Uma linha de sucção bem-sucedida deve manter 100% do seu diâmetro interno sob vácuo máximo. Este parâmetro operacional define a diferença fundamental entre as linhas de sucção e descarga. As mangueiras de descarga controlam a pressão externa interna. Eles exigem resistência à tração fornecida pelo reforço do fio tecido. Como a pressão empurra para fora, essas mangueiras permanecem leves e ficam planas quando vazias. As mangueiras de sucção enfrentam exatamente a força oposta. Quando a pressão interna cai abaixo de uma atmosfera, a pressão atmosférica externa empurra para dentro com imensa força.
Esta diferença estrutural cria um compromisso estrito de flexibilidade. Mangueiras de descarga planas oferecem manobrabilidade superior em torno de obstáculos no local. Você pode agrupá-los facilmente e implantá-los rapidamente. A rigidez estrutural necessária para a sucção limita o raio de curvatura da mangueira e a flexibilidade de roteamento. Se uma linha de sucção não tiver essa rigidez, a pressão atmosférica a achatará instantaneamente. Uma linha colapsada restringe o volume de fluido que entra na bomba. Esta fome leva à formação de bolhas de vapor dentro da carcaça da bomba. Chamamos isso de cavitação.
A cavitação é altamente destrutiva. Quando bolhas de vapor entram no lado de alta pressão do impulsor da bomba, elas implodem violentamente. Essas microimplosões explodem pequenos buracos nas pás metálicas do impulsor. Com o tempo, essa corrosão destrói o equilíbrio do impulsor, destrói os selos mecânicos e força a substituição total da bomba. Compreender a mecânica da mangueira de entrada da bomba evita essas falhas catastróficas.
| Recurso | Mangueira de sucção | Mangueira de descarga |
|---|---|---|
| Força Primária | Pressão atmosférica externa (vácuo) | Pressão interna do fluido |
| Tipo de reforço | Hélice Rígida (PVC, Aço, PU) | Fio Tecido / Têxtil |
| Estado de repouso | Mantém a forma redonda completa | Fica plano |
| Flexibilidade | Limitado pelo raio de curvatura da hélice | Altamente flexível |
| Modo de falha | Colapso da parede, cavitação da bomba | Estouro de parede, vazamento de fluido |
Os operadores de campo devem reconhecer os primeiros sinais de alerta de falha na linha de sucção. Se a mangueira começar a ficar oval ou achatada durante a operação, a classificação de vácuo é insuficiente para o consumo da bomba. Você ouvirá um som distinto de chocalho dentro da carcaça da bomba, geralmente descrito como bombeamento de cascalho. Este som confirma cavitação ativa. O desligamento imediato é necessário para evitar danos mecânicos. A atualização para uma mangueira com classificação adequada e uma hélice robusta resolve esse problema.
A hélice rígida atua como um arco esquelético contínuo dentro da parede da mangueira. Esta função arquitetônica distribui a pressão atmosférica externa uniformemente pela superfície. Ao manter a seção transversal circular, a hélice evita que a cinta flexível de PVC desmorone para dentro. Além da resistência ao vácuo, a hélice oferece resistência ao esmagamento para serviços pesados. Protege a mangueira de impactos físicos externos comuns em locais de trabalho. Os tratores atropelam-nos em ambientes agrícolas. Os trabalhadores pisam neles. Os caminhões os arrastam pelo cascalho pontiagudo.
Manter taxas de fluxo contínuas é o objetivo principal. A hélice mantém as paredes internas esticadas, criando um furo interno liso. Esta superfície lisa minimiza a perda por atrito e a turbulência do fluido. Quando o fluido viaja através de um interior corrugado ou colapsado, a turbulência aumenta, diminuindo a eficiência geral do sistema de transferência. Você deve avaliar a suavidade interna em relação aos galões por minuto (GPM) necessários da sua bomba.
Os cálculos de perda por atrito determinam o diâmetro interno (ID) necessário da sua mangueira. Se você selecionar uma mangueira com um ID muito pequeno para a classificação GPM da sua bomba, a velocidade do fluido aumentará. A alta velocidade do fluido aumenta o atrito contra a parede da mangueira, o que por sua vez aumenta a pressão de vácuo necessária para puxar o fluido. Este efeito composto coloca pressão desnecessária na hélice. O dimensionamento correto da mangueira garante que a hélice opere dentro das margens de segurança projetadas.
Determine a saída máxima de GPM da sua bomba.
Consulte os gráficos de perda por atrito para encontrar o ID ideal da mangueira para esse GPM.
Verifique se o ID da mangueira selecionado corresponde exatamente à porta de entrada da bomba.
Verifique a classificação de vácuo do fabricante (em Hg) para a mangueira selecionada.
Certifique-se de que a temperatura operacional permaneça dentro dos limites especificados para manter a rigidez da hélice.

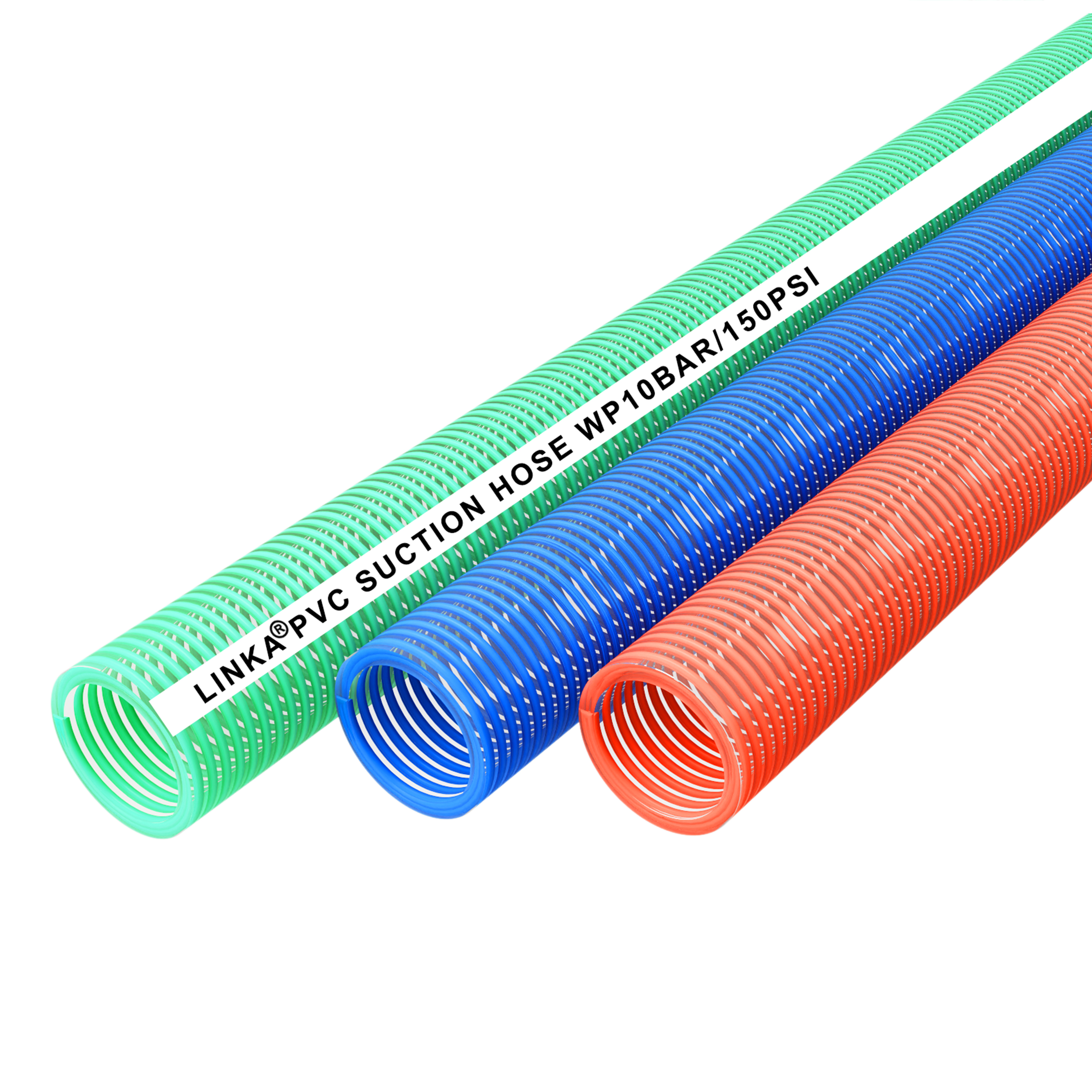

A integração da hélice na parede de PVC varia de acordo com a técnica de fabricação. Algumas mangueiras apresentam uma hélice externa exposta. Este projeto atua como uma faixa de desgaste, suportando o impacto da abrasão quando arrastado pelo concreto. Outros designs incorporam a hélice completamente dentro da parede de PVC, criando uma cobertura externa lisa que é mais fácil de limpar e fixar. As condições do seu local determinam qual método de construção tem melhor desempenho.
A seleção do material certo para sua mangueira de sucção de PVC depende inteiramente da mídia que você transfere e do ambiente do local. Uma hélice de PVC padrão é econômica e leve. Funciona perfeitamente para transferência de água padrão, lavagem, jato e uso agrícola geral. No entanto, o PVC padrão degrada-se rapidamente quando exposto a materiais altamente abrasivos.
Uma hélice de poliuretano (PU) ou revestimento interno oferece resistência superior à abrasão. Você precisa de PU ao aspirar sólidos secos, poeira, fibras de madeira ou lamas abrasivas. Os equipamentos industriais de remoção e extração de poeira dependem fortemente de mangueiras reforçadas com PU para evitar desgaste prematuro. Uma hélice de fio de aço fornece a máxima classificação de vácuo e resistência ao esmagamento disponível. Ele lida com pressão negativa extrema sem deformar. O fio de aço é altamente durável, mas acrescenta um peso significativo ao conjunto da mangueira. Ele também permanece suscetível à corrosão se a camada interna de PVC romper e expor o fio a fluidos corrosivos.
A distância entre os laços espirais, conhecida como passo, afeta significativamente o desempenho da mangueira. Um passo estreito coloca as bobinas helicoidais próximas umas das outras. Esta configuração fornece uma classificação de vácuo mais alta e maior resistência ao esmagamento. A compensação é menor flexibilidade. Um passo amplo espaça ainda mais as bobinas. Isso permite um roteamento mais fácil em torno de obstáculos e raios de curvatura mais estreitos, mas aumenta o risco de torção sob alto vácuo ou quando dobrado com muita força.
| Material | Melhor aplicação | Prós | Contras |
|---|---|---|---|
| PVC padrão | Transferência de água, agricultura | Leve, econômico | Baixa resistência à abrasão |
| Poliuretano (PU) | Pastas abrasivas, sólidos secos | Alta resistência à abrasão | Custo mais alto |
| Fio de aço | Desidratação pesada, alto vácuo | Resistência máxima ao esmagamento | Pesado, risco de corrosão |
Os recursos de monitoramento visual influenciam a seleção da mangueira. Uma mangueira de sucção transparente com uma hélice branca permite que os operadores confirmem visualmente o fluxo do fluido. Você pode detectar bloqueios instantaneamente. Você pode identificar vazamentos de ar observando se há bolhas entrando no fluxo. Essa visibilidade é altamente útil para aplicações de lavagem e jateamento. Por outro lado, uma mangueira de sucção de PVC verde, ou outras opções opacas, serve como padrão da indústria para instalações externas. Paredes opacas proporcionam resistência UV superior. Eles bloqueiam a luz solar, evitando o crescimento de algas dentro da mangueira durante períodos de estagnação. Eles também escondem o desgaste interno e as manchas causadas pela água lamacenta.
Diferentes indústrias exigem características específicas de mangueiras. Para uso agrícola e de irrigação, uma mangueira de sucção de irrigação deve suportar condições externas adversas. A estabilização UV evita que o PVC se torne quebradiço sob a luz solar direta. O material deve resistir à degradação química de fertilizantes e herbicidas misturados no abastecimento de água. A hélice externa deve fornecer alta resistência ao arrasto para sobreviver ao ser puxada em solo áspero, rochas e plantações.
As aplicações de desidratação industriais e pesadas apresentam desafios diferentes. Os locais de construção e as operações de mineração exigem uma mangueira de água de PVC reforçada com enorme resistência ao esmagamento. Máquinas pesadas ameaçam constantemente as mangueiras. A mangueira deve tolerar sólidos suspensos como lama, areia e cascalho sem desgastar a parede interna. A compatibilidade com bombas de lixo para serviços pesados é obrigatória, exigindo altas classificações de vácuo e superfícies de fixação seguras.
A ventilação industrial e o manuseio de materiais utilizam mangueiras de sucção de PVC flexíveis para serviços leves. Essas mangueiras lidam com meios gasosos, poeira industrial, aparas de madeira e extração de fibras. Como não transferem líquidos pesados, apresentam paredes mais finas e passos de hélice mais largos para maximizar a flexibilidade. Eles geralmente incorporam fios dissipadores de estática para evitar explosões de poeira combustível.
A conformidade com a qualidade alimentar e a água potável exigem controles rigorosos de materiais. Você deve selecionar compostos de PVC aprovados pela FDA ou NSF. O processo de fabricação deve garantir que o PVC e a hélice não liberem plastificantes ou produtos químicos nocivos para o meio transportado. Essas mangueiras normalmente apresentam paredes totalmente transparentes para garantir limpeza absoluta e inspeção visual durante os ciclos de higienização.
A instalação de conexões em uma mangueira rígida reforçada com hélice desafia até mesmo operadores de campo experientes. Você deve forçar as hastes resistentes de alumínio ou poli camlock em um ID de mangueira rígido. A hélice luta contra a expansão. Nunca use graxa à base de petróleo ou óleo de motor para facilitar esta instalação. O petróleo degrada quimicamente e incha o PVC. Essa degradação leva à falha precoce do acoplamento da mangueira e a rupturas perigosas sob pressão.
O gerenciamento adequado da temperatura resolve os problemas de instalação. Mergulhe a extremidade da mangueira em banho-maria por vários minutos. O calor amolece temporariamente a cinta de PVC sem derreter a hélice rígida. Nunca utilize chamas abertas ou tochas, pois podem queimar o plástico e destruir a integridade estrutural. Assim que o PVC amolecer, aplique um lubrificante compatível. Água com sabão, óleo vegetal ou lubrificantes específicos à base de silicone permitem que a farpa de encaixe deslize suavemente.
As variáveis de temperatura determinam os limites operacionais no campo. Temperaturas próximas de zero tornam o PVC flexível completamente rígido. Se você tentar dobrar uma mangueira fria além do seu raio mínimo, a cinta de PVC irá rachar entre as bobinas da hélice. Por outro lado, altas temperaturas ambientes ou fluidos quentes amolecem o PVC. Este amolecimento reduz significativamente a classificação de vácuo. A mangueira corre o risco de colapso estrutural e falha da hélice sob pressão negativa quando opera perto do seu limite máximo de temperatura.
Sempre corte a mangueira perfeitamente quadrada antes de inserir as conexões.
Use um banho de água quente (150°F - 180°F) para amolecer a extremidade da mangueira.
Aplique lubrificantes não petrolíferos na rebarba da conexão.
Empurre a conexão com um movimento de torção constante.
Deixe a mangueira esfriar completamente antes de aplicar as braçadeiras.
A fixação e vedação adequadas evitam vazamentos de vácuo. Os grampos de engrenagem helicoidal padrão falham em paredes externas corrugadas. Eles não conseguem aplicar pressão uniforme nas cristas da hélice, deixando espaços onde o ar entra na linha de sucção. Vazamentos de ar destroem a bomba principal. Você deve usar braçadeiras espirais de parafuso duplo, braçadeiras de parafuso T ou métodos de fixação com faixa. Essas braçadeiras resistentes conectam a hélice externa, comprimindo a parede da mangueira uniformemente contra a rebarba de conexão para uma vedação hermética.
Uma hélice rígida serve como elemento de engenharia fundamental que permite o funcionamento de uma mangueira de sucção de PVC. Ele evita ativamente a cavitação catastrófica da bomba e o colapso da linha sob forte pressão negativa. Combinar o material e o passo corretos da hélice com as condições específicas do local garante uma transferência confiável de fluidos e protege seu caro equipamento de bombeamento contra falhas prematuras.
Priorize mangueiras transparentes com hélice branca para aplicações que exigem monitoramento visual do fluxo. Selecione mangueiras verdes ou opacas resistentes a UV para configurações permanentes de irrigação agrícola ao ar livre. Atualize para reforços de poliuretano ou fio de aço ao manusear materiais abrasivos severos ou operar sob condições extremas de vácuo.
Verifique a classificação de vácuo máximo da sua bomba em polegadas de mercúrio (em Hg).
Meça o raio de curvatura necessário para garantir que a mangueira possa ser direcionada sem dobrar.
Consulte as folhas de especificações do fabricante para combinar o tipo exato de hélice com a sua aplicação.
Adquira braçadeiras espirais de parafuso duplo para garantir uma vedação hermética em mangueiras corrugadas.
R: Não. As mangueiras de jardim normais e as mangueiras de descarga planas não possuem uma hélice rígida. Eles entrarão em colapso imediatamente sob a pressão negativa gerada pela bomba, restringindo o fluxo e causando graves danos à bomba por cavitação.
R: As mangueiras de descarga são altamente flexíveis e ficam planas quando vazias porque suportam apenas a pressão interna. As mangueiras de sucção requerem uma hélice rígida para suportar a pressão atmosférica externa, o que limita significativamente o seu raio de curvatura e capacidade de manobra.
R: Sua mangueira está em colapso porque falta uma hélice rígida, a hélice está fisicamente danificada ou a mangueira está operando além de sua capacidade nominal de vácuo ou limites de temperatura, fazendo com que o material amoleça e falhe.
R: Nunca use produtos à base de petróleo. Eles degradam quimicamente e incham o PVC, levando à falha prematura da mangueira e rupturas do acoplamento. Use água com sabão ou lubrificantes à base de silicone.
R: Mergulhe a extremidade da mangueira em água quente por alguns minutos. Isto suaviza com segurança o material de PVC sem derreter ou danificar a integridade estrutural da hélice rígida. Não use chamas abertas.
