Por que o reforço da mangueira de sucção evita o colapso?

O colapso da mangueira de sucção se destaca como uma falha operacional crítica em aplicações industriais. Quando forças de alto vácuo esmagam uma linha ativa, você enfrenta instantaneamente cavitação da bomba, falha do sistema e tempo de inatividade operacional dispendioso. Os danos ao equipamento aumentam rapidamente durante essas interrupções repentinas.

As bombas funcionam criando diferenciais de pressão internos. Eles geram um forte vácuo, permitindo que a pressão atmosférica padrão force o fluido para dentro do sistema. A pressão atmosférica externa explora ativamente esse vácuo, esmagando instantaneamente mangueiras de descarga padrão projetadas apenas para pressão externa.

Exploraremos a mecânica técnica exata por trás da falha por pressão negativa. Você descobrirá como reforços estruturais específicos neutralizam ativamente essas forças externas de esmagamento. Em última análise, esta estrutura garante que você possa especificar com segurança o material e o reforço corretos da mangueira para os ambientes mais rigorosos.

Principais conclusões

• Física do Colapso: A pressão atmosférica esmaga as mangueiras quando o vácuo interno da bomba excede a integridade estrutural do material; o reforço fornece a força radial oposta necessária.
• Tipos de reforço: As hélices de fio de aço oferecem classificações máximas de vácuo para aplicações pesadas, enquanto as hélices de PVC rígido fornecem uma alternativa mais leve para operações móveis.
• Impacto no sistema: A seleção de uma mangueira com classificação inadequada leva à cavitação da bomba, superaquecimento e falha mecânica prematura.
• Critérios de avaliação: Os tomadores de decisão devem alinhar as classificações de vácuo (por exemplo, conformidade com SAE 100R4), limites de raio de curvatura e limites de temperatura com suas realidades operacionais específicas.

A mecânica da falha no vácuo: protegendo a mangueira de sucção da bomba

O colapso da mangueira cria falhas imediatas em cascata em todo o sistema de transferência de fluidos. Quando uma linha se achata, o fluxo de fluido é bloqueado instantaneamente. Uma bomba funcionando a seco superaquece rapidamente. Os impulsores sofrem graves danos por cavitação. As equipes de manutenção enfrentam atrasos inesperados na tentativa de resolver o bloqueio. Você perde um tempo valioso de produção reparando falhas de hardware completamente evitáveis. Garantir uma mangueira de sucção da bomba estruturalmente sólida continua sendo vital para uma operação contínua e ininterrupta.

A pressão negativa prolongada atua implacavelmente em materiais flexíveis. À medida que uma bomba aspira fluido, a pressão interna cai significativamente abaixo dos níveis ambientais. A pressão atmosférica padrão permanece constante em 14,7 psi fora do tubo. Este desequilíbrio de pressão cria uma força de esmagamento interna poderosa e contínua. O vácuo atua essencialmente como um vazio. A atmosfera circundante tenta preencher esse vazio empurrando as paredes da mangueira para dentro.

Mangueiras padrão planas ou de descarga básica falham instantaneamente nessas condições. Os fabricantes os projetam exclusivamente para conter a pressão externa interna. Eles dependem inteiramente do próprio fluido em movimento para manter sua forma. Quando expostos ao vácuo, oferecem resistência zero às forças externas de esmagamento. Eles se dobram imediatamente após a ativação da bomba, vedando a entrada e interrompendo totalmente o processo.

Como uma mangueira de água reforçada neutraliza a compressão radial

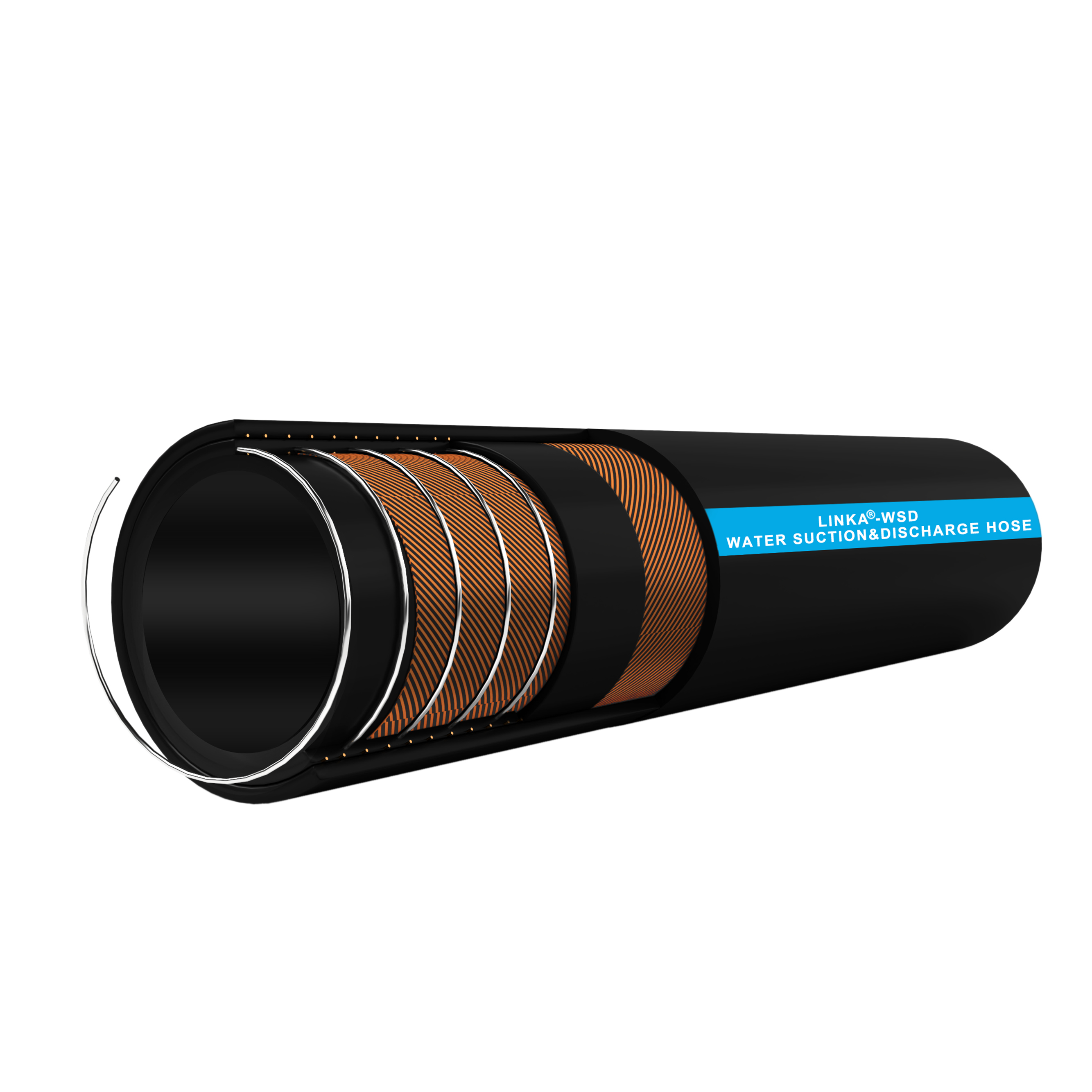

O reforço helicoidal serve como um esqueleto interno rígido para a montagem. Cria uma estrutura contínua e forte ao longo de todo o comprimento do tubo. Esta estrutura intercepta diretamente a pressão atmosférica externa. Ele transfere a força de esmagamento para longe do material flexível da parede. Ao suportar a carga radial, uma de alta qualidade mangueira de água reforçada mantém um diâmetro interno totalmente aberto. O fluxo de fluido permanece totalmente irrestrito, independentemente da altura de sucção.

O fio de aço de alta resistência lida perfeitamente com aplicações severas. Os engenheiros especificam-no rotineiramente para cenários de vácuo máximo. O aço oferece resistência quase absoluta a torções e esmagamento. Ele lida facilmente com detritos pesados, lodo agrícola e resíduos industriais. Você precisa dessa rigidez extrema quando as bombas operam com capacidade total de elevação de sucção.

As espirais de PVC rígido integradas oferecem alternativas altamente capazes para tarefas de serviço médio. Eles reduzem significativamente o peso geral da montagem. As operadoras os preferem para operações móveis que exigem reposicionamento constante. Eles também resistem extremamente bem ao arrasto externo e à abrasão áspera. No entanto, eles possuem naturalmente limites mais baixos para sucção extrema em comparação com reforços de aço.

Avaliando a seleção de materiais para uma mangueira de sucção de água

A escolha do composto de tubo correto determina estritamente o desempenho em campo a longo prazo. Você deve combinar o material principal com seu ambiente operacional exato. Uma confiável mangueira de sucção de água depende de polímeros robustos e resistentes a produtos químicos. Avaliamos duas categorias principais de materiais abaixo.

Mangueira de sucção de água de borracha

• Pontos fortes: A borracha possui resistência superior às intempéries. Ele lida facilmente com amplas flutuações de temperatura. Permanece altamente resiliente em ambientes industriais pesados ​​ou agrícolas difíceis.
• Resultados: você obtém um ciclo de vida muito mais longo. Uma mangueira de sucção de água de borracha sobrevive sem esforço a lamas abrasivas. Também resiste à exposição prolongada aos raios UV sem secar ou rachar.

Misturas de PVC e Poliuretano (PU)

• Pontos fortes: Muitas misturas de PVC proporcionam transparência visual distinta. Você pode monitorar o fluxo de fluido diretamente. Você pode detectar rapidamente bloqueios acidentais. Eles oferecem excelente flexibilidade e custo-benefício impressionante.
• Resultados: Essas misturas são ideais para transferência de fluidos mais leves. Eles funcionam perfeitamente em ambientes onde flutuações extremas de temperatura são improváveis.

Dimensionamento, classificações de vácuo e conformidade do setor

Os fabricantes avaliam a capacidade de vácuo com muito cuidado. Eles normalmente usam Polegadas de Mercúrio (inHg) como métrica de desempenho padrão. Você deve compreender claramente a diferença entre classificações de vácuo parcial e total. Uma classificação de vácuo total atinge oficialmente 29,9 inHg. Muitas bombas centrífugas exigem apenas classificações de vácuo parcial. Sempre verifique a altura de sucção exata necessária antes de finalizar as especificações.

A temperatura afeta fortemente o desempenho do material. À medida que os fluidos ou ambientes circundantes aquecem, os elastômeros amolecem naturalmente. Este amolecimento reduz ativamente a classificação de vácuo efetiva da montagem. Você não pode confiar estritamente em testes de linha de base ambientais. Você deve ajustar suas especificações para o pico de calor operacional. O calor excessivo torna o colapso estrutural muito mais provável durante a operação.

Confie fortemente nos padrões de engenharia estabelecidos para compras. SAE 100R4 dita diretrizes rígidas de sucção hidráulica e de alta capacidade. A conformidade garante desempenho verificável e altamente consistente em lotes de fabricação. Ele garante que a hélice de reforço irá realmente resistir às tensões estruturais nominais.

Referência de classificação de vácuo padrão

Riscos de implementação: implantação de uma mangueira de drenagem sem tensão

A realidade da instalação determina a vida útil real do seu equipamento. Dobrar demais uma linha causa imenso estresse estrutural. Ele comprime firmemente a hélice interna de um lado. Ele estica simultaneamente a parede externa fina no lado oposto. Isto cria pontos fracos altamente vulneráveis, completamente suscetíveis ao colapso repentino. Respeite sempre o raio de curvatura mínimo indicado pelo fabricante.

Um tubo reforçado depende muito de suas conexões mecânicas. A sua mangueira de drenagem permanece tão resistente quanto os seus encaixes finais. Vazamentos de ar no ponto de conexão destroem imediatamente a eficiência de sucção. A bomba aspira ar ambiente em vez de fluido pesado. O corpo da mangueira permanece completamente intacto, mas todo o sistema falha efetivamente.

Conjuntos cheios de fluido tornam-se incrivelmente pesados ​​durante o bombeamento ativo. O peso não suportado sobrecarrega severamente o coletor da bomba. Ele puxa lentamente os acoplamentos pesados ​​para fora do alinhamento. Use eslingas ou selas de apoio adequadas. Suspenda a linha corretamente para evitar desgaste mecânico prematuro. Mantenha o caminho de roteamento geral tão reto quanto fisicamente possível.

Lógica de seleção e ações da próxima etapa

A seleção da estrutura ideal requer uma abordagem sistemática. Siga estas etapas diretas para garantir a montagem correta.

1. Avalie a aplicação: Defina primeiro o tipo de fluido específico. Calcule com precisão a elevação de sucção máxima necessária. Observe quaisquer extremos ambientais, como clima congelante ou exposição direta ao sol.
2. Combine o reforço: Escolha cuidadosamente entre fio de aço e PVC rígido. O fio de aço é adequado para configurações severas de vácuo e estacionárias. As hélices de PVC favorecem fortemente a mobilidade e as necessidades de serviços mais leves.
3. Verifique as especificações: Não aceite folhetos de vendas básicos. Exija fichas técnicas reais dos fabricantes. Eles devem detalhar as classificações de vácuo em temperaturas operacionais específicas. Os valores ambientais básicos raramente refletem a dureza do mundo real.
4. Próximas etapas da aquisição: Recomendamos solicitar inicialmente um piloto de curta duração. Realize testes de carga no local usando suas bombas operacionais reais. Consulte diretamente um engenheiro técnico de vendas para quaisquer montagens OEM personalizadas.

Conclusão

• Investir no reforço estrutural correto garante proteção da bomba a longo prazo.
• Combine o material específico da hélice diretamente com a severidade do vácuo e as necessidades de mobilidade física exigidas.
• Sempre leve em consideração a redução da temperatura em sua decisão final de compra para evitar colapso inesperado induzido pelo calor.
• Os compradores devem priorizar classificações de vácuo verificáveis ​​em vez de custos simples de materiais básicos para garantir uma continuidade operacional consistente.
• Revise todos os protocolos de fixação e roteamento para evitar tensão localizada nas paredes da mangueira.

Perguntas frequentes

P: Uma mangueira de descarga padrão pode ser usada para sucção leve?

R: Não. Mesmo uma pressão negativa mínima fará com que as mangueiras não reforçadas se achatem. Eles restringem imediatamente o fluxo de fluido e correm sérios riscos de danos à bomba devido à cavitação.

P: Por que minha mangueira de sucção de água só entra em colapso quando fica quente?

R: O calor suaviza significativamente os compostos de borracha e PVC. Se uma mangueira operar perto da sua classificação de vácuo máxima, as temperaturas elevadas reduzem ativamente a sua rigidez estrutural, levando diretamente ao colapso.

P: Um raio de curvatura mais estreito aumenta o risco de falha da mangueira de sucção?

R: Sim. Forçar uma mangueira além de seu raio de curvatura mínimo declarado tensiona a hélice de reforço. Deforma as paredes do tubo, criando uma vulnerabilidade localizada altamente propensa ao colapso por vácuo.
