Selecionar a mangueira errada para transferência de fluidos ou materiais leva à falha prematura. Esse descuido muitas vezes causa paralisações operacionais e graves riscos à segurança. Muitos operadores de sistemas confundem erroneamente as classificações de tubos de PVC rígido com limites de mangueiras flexíveis. Suas propriedades materiais diferem totalmente. Os limites estruturais variam significativamente entre os dois. Comparações diretas geralmente resultam em rupturas desastrosas de linhas ou vazamentos lentos.
Projetamos este guia para fornecer uma estrutura de avaliação técnica clara. Você aprenderá como determinar com precisão a pressão segura de trabalho de mangueiras flexíveis em vários ambientes. Exploraremos variáveis críticas que governam a resistência do material. Você entenderá como a redução de temperatura, os tipos de reforço e os diâmetros internos determinam o desempenho. Ao aplicar esses princípios de engenharia, você garante uma transferência de fluidos mais segura e maximiza a vida útil do seu equipamento.
Mangueiras de PVC não reforçadas padrão suportam baixas pressões (normalmente 10–50 PSI), enquanto variantes reforçadas e uma mangueira plana de PVC podem suportar até 150–300 PSI dependendo do diâmetro.
As classificações de pressão são calculadas universalmente a uma temperatura ambiente de 68°F (20°C); qualquer aumento na temperatura reduz drasticamente a pressão operacional segura.
Um fator de segurança padrão da indústria de 3:1 ou 4:1 distingue a Pressão Máxima de Trabalho (MWP) da Pressão de Ruptura.
Crítico de segurança: Mangueiras de PVC nunca devem ser usadas para ar comprimido ou gases devido ao risco de fragmentação explosiva.
Engenheiros e compradores devem compreender as principais métricas que definem a segurança da transferência de fluidos. A confusão entre métricas de teste e métricas operacionais causa muitos acidentes industriais. Você deve distinguir claramente entre pressão de trabalho e pressão de ruptura.
A pressão de trabalho representa a pressão contínua máxima que uma mangueira suporta com segurança em condições normais. Ele assume um fluxo de fluido constante, sem grandes picos de temperatura. Os fabricantes calculam essa métrica para garantir a confiabilidade diária. A pressão de ruptura representa o ponto de falha absoluto. Os técnicos determinam esse número por meio de testes destrutivos em laboratórios controlados. O material se rompe ou rasga fisicamente quando a pressão atinge esse limite.
A indústria de transferência de fluidos depende de uma relação de segurança rigorosa. Os regulamentos padrão determinam um fator de segurança de 3:1 ou 4:1. Um produto classificado para pressão de trabalho de 100 PSI geralmente explode entre 300 e 400 PSI. Esta margem protege os sistemas contra surtos inesperados.
Erro comum: Nunca use a pressão de ruptura como diretriz operacional. Confiar na classificação de intermitência para operações diárias garante falhas prematuras. Os operadores que empurram os sistemas além da Pressão Máxima de Trabalho (MWP) correm o risco de fadiga estrutural. As cadeias poliméricas esticam, enfraquecem e eventualmente quebram.
As leis físicas determinam as capacidades de tratamento de pressão em diferentes tamanhos de mangueiras. À medida que o diâmetro interno (ID) aumenta, a capacidade de pressão diminui inerentemente. Esta regra assume que a espessura da parede permanece constante. Uma área de superfície interna maior distribui as forças internas do fluido sobre uma seção transversal mais ampla. A área superficial aumentada coloca maior tensão de tração nas paredes externas.
Um tubo ID de 1/4 de polegada pode conter com segurança 250 PSI.
Um tubo ID de 1 polegada exatamente do mesmo material pode suportar apenas 100 PSI.
Um tubo ID de 2 polegadas provavelmente cairá abaixo de 50 PSI de pressão de trabalho.
Você deve levar em consideração essa limitação física nos projetos do seu sistema. Aumentar o tamanho de uma linha para aumentar o volume de fluxo requer uma queda correspondente nas expectativas de pressão operacional.
As condições ambientais manipulam drasticamente os materiais termoplásticos. Não levar em conta a temperatura continua sendo a principal causa de rupturas inesperadas de mangueiras. Você deve calcular as temperaturas operacionais antes de ligar qualquer bomba.
Revise qualquer folha de especificação de pressão do fabricante. Todos os limites de pressão publicados assumem uma temperatura ambiente e do fluido de base de 68°F (20°C). Os laboratórios realizam seus testes hidrostáticos nesta temperatura exata. Operar a 68°F proporciona rigidez e resistência ideais ao material.
O cloreto de polivinila é um material termoplástico. Os termoplásticos amolecem à medida que absorvem o calor. O calor aumenta o movimento molecular dentro da matriz polimérica. Este movimento reduz a resistência à tração das paredes. O material torna-se mais flexível, mas perde sua integridade estrutural contra forças externas internas.
Quando as temperaturas sobem, a capacidade de pressão cai. Um sistema que move água a 100°F experimenta limites de material drasticamente diferentes em comparação com um sistema que move água a 60°F. As paredes expandem-se, o reforço estrutural estica-se e o risco de balonamento aumenta.
Os engenheiros usam um multiplicador específico para calcular a verdadeira pressão operacional segura. Você deve aplicar um fator de redução para qualquer aplicação de alta temperatura. Multiplique a pressão de trabalho da linha de base da sua mangueira pelo fator de redução de temperatura para encontrar o limite do mundo real.
Considere esta estrutura de redução padrão para PVC flexível:
| Temperatura operacional (°F) | Temperatura operacional (°C) | Multiplicador de redução |
|---|---|---|
| 68°F | 20ºC | 1,00 (100% da capacidade) |
| 80°F | 27ºC | 0,88 (88% da capacidade) |
| 90°F | 32°C | 0,75 (75% da capacidade) |
| 100°F | 38ºC | 0,58 (58% da capacidade) |
| 120°F | 49ºC | 0,30 (30% da capacidade) |
Exemplo prático: suponha que sua tubulação tenha uma pressão de trabalho declarada de 100 PSI a 68°F. Você precisa bombear água a 100°F. Você multiplica 100 PSI pelo fator de redução de 0,58. Sua pressão de trabalho segura real agora é de apenas 58 PSI. Exceder 58 PSI sob essas condições de aquecimento corre o risco de falha imediata do material.
Combinar o design específico do material com a sua aplicação evita dores de cabeça operacionais. Os fabricantes produzem três categorias principais de tubos flexíveis de cloreto de polivinila. Cada categoria atende a um perfil de pressão distinto.
O tubo transparente padrão não contém suporte interno tecido. Depende inteiramente da espessura de suas paredes plásticas.
Limites de pressão: Baixo (normalmente 10–50 PSI).
Melhor para: linhas alimentadas por gravidade, transferência de fluidos leves de laboratório, medidores visuais e aquários de baixa pressão.
O que observar: Os tubos não reforçados dobram-se facilmente. Ele irá esticar e inchar sob qualquer pressão significativa. Você nunca deve usá-lo para sistemas de bomba com válvula fechada.

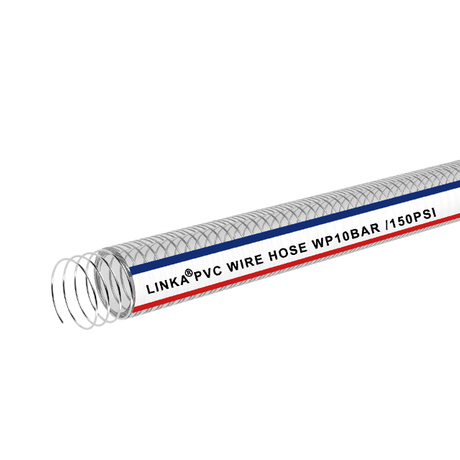

Os engenheiros incorporam tranças de poliéster ou têxteis nas paredes de plástico durante a fabricação. Este reforço evita que as paredes se expandam sob alta pressão. Ao procurar uma mangueira de PVC durável , verifique a densidade da trança interna.
Limites de pressão: Médio a Alto (100–300 PSI, dependente do diâmetro).
Melhor para: Estações de lavagem, transferência de fluidos industriais leves, drenos de ferramentas pneumáticas e linhas de água municipais.
O que observar: Certifique-se de que a capa externa resista à abrasão. Arrastar uma linha trançada pelo concreto pode desgastar a camada externa protetora. Isso expõe as roscas internas à umidade e ao apodrecimento.
Os designs Layflat permanecem totalmente planos até serem pressurizados. Eles utilizam fios sintéticos resistentes, tecidos firmemente e fundidos com PVC líquido. Isso cria uma linha de descarga leve e fácil de armazenar.
Limites de pressão: Específicos da aplicação (normalmente 30–150 PSI).
Ideal para: Descarga agrícola de alto volume, desidratação em canteiros de obras e linhas de bombeamento temporárias.
O que observar: Você deve direcionar uma mangueira plana de PVC com cuidado. Enfatize linhas retas. Projetos Layflat requerem monitoramento constante para torções. Uma torção acentuada cria um bloqueio instantâneo. Este bloqueio causa um enorme pico de pressão localizado, capaz de romper a jaqueta tecida.
| de potência Tipo de mangueira | Reforço | Faixa máxima de PSI | Caso de uso primário |
|---|---|---|---|
| Transparente Não Reforçado | Nenhum | 10 - 50 PSI | Drenos gravitacionais, visores |
| PVC trançado | Malha de poliéster/têxtil | 100 - 300 PSI | Lavagem, água pressurizada |
| Descarga plana | Fio sintético tecido | 30 - 150 PSI | Bombas agrícolas, desidratação |
Compreender a física dos fluidos compressíveis versus não compressíveis salva vidas. Os padrões de segurança industrial proíbem estritamente aplicações específicas, independentemente das classificações de pressão.
A água é um fluido não compressível. Quando você pressuriza a água dentro de um tubo, ela armazena muito pouca energia cinética. O ar age de maneira totalmente diferente. Os gases são altamente compressíveis. Quando você força o ar comprimido para dentro de um espaço confinado, o gás armazena enormes quantidades de energia potencial. Ele age como uma mola enrolada esperando para se expandir.
As diretrizes da OSHA destacam uma grande diferença nos modos de falha com base no tipo de fluido. Se uma linha de água estourar a 100 PSI, o material se partirá. A água vaza rapidamente e a pressão cai para zero quase instantaneamente. O perigo permanece mínimo além das inundações.
Se uma linha de ar estourar a 100 PSI, o gás comprimido se expandirá violentamente. A energia armazenada é liberada em milissegundos. O PVC rígido ou semirrígido não consegue suportar essa expansão repentina. O material se quebra em pedaços irregulares. Esses cacos de plástico voam pelo espaço de trabalho como estilhaços perigosos. Esta fragmentação explosiva causa lesões graves no local de trabalho.
Nunca confie nas linhas padrão de cloreto de polivinila para compressores de ar. Você deve selecionar materiais explicitamente projetados para falharem com segurança sob estresse pneumático. O poliuretano oferece excelente flexibilidade e segurança para linhas aéreas. Borracha sintética especializada lida com ar de alta pressão com eficiência. A tubulação de ar de nylon oferece durabilidade robusta para ferramentas pneumáticas industriais pesadas. Esses materiais se dividem suavemente em vez de se estilhaçarem se excederem seus limites de ruptura.
Depender apenas de uma especificação de catálogo é um convite a falhas no sistema. Você deve avaliar todo o ecossistema mecânico antes de fazer uma seleção final. Siga esta abordagem estruturada para garantir o desempenho ideal.
A pressão estática contínua raramente destrói linhas industriais. As pressões de surto causam a maior parte dos danos. Os engenheiros chamam esse fenômeno de “golpe de aríete”. Fechamentos rápidos de válvulas ou partidas repentinas de bombas forçam o fluido a parar ou iniciar instantaneamente. A energia cinética do fluido em movimento bate contra a válvula, enviando uma onda de choque para trás através da linha.
Esta onda de choque cria um pico de pressão momentâneo. Um sistema operando a 60 PSI pode experimentar um aumento de 200 PSI em uma fração de segundo durante o fechamento da válvula. Sua classificação de pressão de trabalho deve exceder o pico potencial mais alto, não apenas a pressão estática contínua. A instalação de supressores de golpe de aríete ajuda a mitigar esses picos perigosos.
Os produtos químicos degradam agressivamente as estruturas poliméricas. Certos solventes, ácidos ou óleos à base de petróleo interagem mal com o cloreto de polivinila. Eles extraem os plastificantes das paredes do material. Essa lixiviação química torna a mangueira quebradiça e rígida. Uma linha degradada perde prematuramente o seu limite de pressão, independentemente da temperatura ou do reforço. Consulte sempre uma tabela de resistência química. Combine a composição específica do seu fluido com os dados de compatibilidade do fabricante.
Um sistema de transferência de fluidos é tão forte quanto o seu ponto de conexão mais fraco. Os operadores frequentemente não combinam mangueiras e conexões.
Aperto excessivo: Acionar os grampos da engrenagem helicoidal com muita força marca a capa plástica. Isso cria um ponto fraco onde ocorrem explosões.
Subdimensionamento: Forçar uma conexão menor em um tubo maior cria uma vedação frouxa. Causa rupturas bem abaixo da pressão nominal de ruptura.
Conectores farpados: Certifique-se de que o tamanho da farpa corresponda perfeitamente ao diâmetro interno. Use anilhas onduladas ou braçadeiras de borda lisa para linhas reforçadas de alta pressão para evitar rasgos da camisa.
Use esta sequência lógica numerada ao avaliar sua próxima compra:
Determine o PSI máximo: Identifique a pressão contínua mais alta que sua bomba gera.
Adicione uma margem de segurança: Adicione 20% a 30% para compensar pequenos surtos e efeitos de golpe de aríete.
Calcular redução de temperatura: Determine a temperatura máxima do fluido e do ambiente. Aplique o multiplicador de redução necessário para encontrar o limite PSI ajustado.
Selecione o diâmetro necessário: Escolha o ID com base nas suas necessidades de volume de fluxo. Lembre-se de que diâmetros maiores suportam menos pressão.
Verifique a compatibilidade química: compare o fluido com uma tabela de resistência do material para garantir que não ocorra degradação do plastificante.
Confiar em alegações de pressão genéricas representa um grave risco para as suas operações. A especificação precisa requer uma análise mais profunda da física da transferência de fluidos. Você deve calcular a redução de temperatura com precisão. Você deve compreender como os surtos do sistema afetam a integridade estrutural. Respeitar os limites materiais dos termoplásticos garante fluxos de trabalho mais seguros e eficientes.
Nunca deixe as aplicações de alta pressão entregues às suposições. Sempre consulte as fichas técnicas do fabricante para curvas de desclassificação e taxas de explosão específicas. Se o seu projeto envolver sistemas de transferência de fluidos de alto risco ou temperaturas extremas, entre em contato com um engenheiro de aplicação. A orientação profissional garante que você garanta a combinação exata de reforço, diâmetro e material que sua operação exige.
R: Quando você excede a pressão de trabalho, o material começa a esticar e inchar. Com o tempo, esta fadiga estrutural faz com que as tranças de reforço se quebrem. Eventualmente, você experimentará uma explosão adequada ou uma ruptura catastrófica do material, resultando em perda imediata de fluido e riscos potenciais à segurança.
R: Não. A NSF/ANSI 14 rege principalmente a segurança de materiais, propriedades físicas e efeitos à saúde para aplicações de água potável. Embora a norma exija que os produtos atendam às diretrizes de teste de pressão ASTM, a certificação em si não define um limite de pressão universal. Sempre verifique as classificações PSI específicas do fabricante.
R: Não. Uma conexão mais espessa e resistente não aumentará a capacidade geral da sua linha flexível. Os limites de pressão da mangueira são ditados inteiramente pela espessura da parede flexível, reforço interno e diâmetro. O sistema permanece tão forte quanto a própria tubulação flexível.
